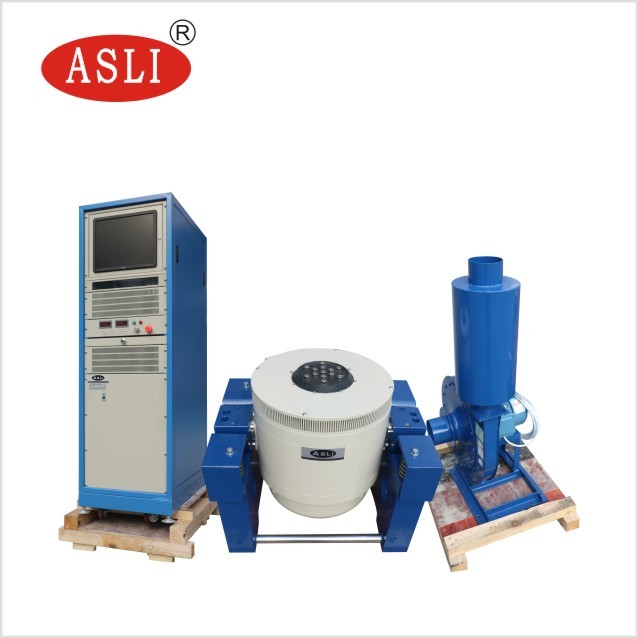

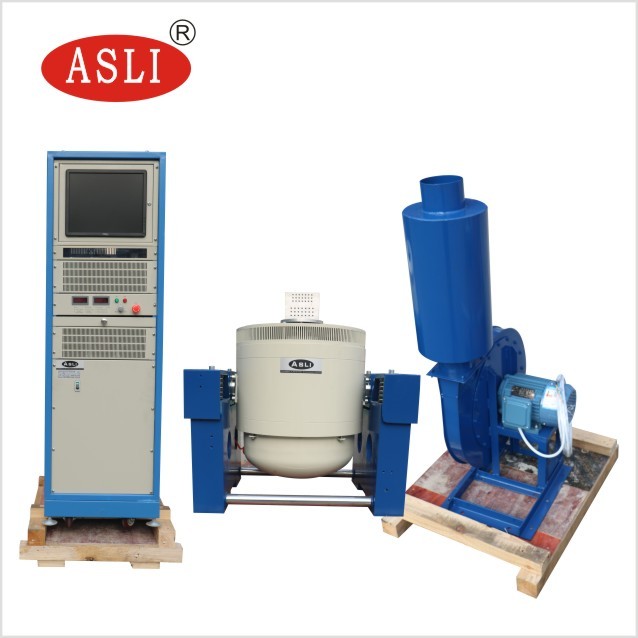

3KN μικρό σύστημα δονητών δόνησης Frequecy Electrooic δύναμης υψηλό στον εξοπλισμό εργαστηρίων μέσα στο φορτίο κλ 100k
Πρότυπη προδιαγραφή στην επίδειξη
| Προδιαγραφή συστημάτων | |||
| Πρότυπο συστημάτων: | ES 3 | ||
| Φάσμα συχνότητας: | 3~3500 | ||
| Εκτιμημένη δύναμη | Ημίτονο Ν | 3000 | |
| Τυχαίο Ν | 3000 | ||
| Κλονισμός Ν | 6000 | ||
| Η μέγιστη ACC. | ημίτονο (m/s2) | 1000 | |
| Τυχαίος (m/s2 RMS) | 1000 | ||
| Κλονισμός (m/s2) | 2000 | ||
| Η μέγιστη Vel. | ημίτονο (m/s2) | 1.6 | |
| Κλονισμός (m/s2) | 1.6 | ||
| Μέγιστο Disp. | Μέγιστο ταξίδι χιλ. (PP) |
25 | |
| Κινούμενη σπείρα | 3.5kgs | ||
| Διάσταση της κίνησης της σπείρας | Dia 230mm | ||
| Ανώτατο φορτίο: | 100kgs | ||
Άλλες επιλογές δονητών δόνησης availabel
| Πρότυπο |
Εκτιμημένο ημίτονο Δύναμη (ν) |
Εκτιμημένος τυχαίος Δύναμη (ν) |
Συχνότητα Σειρά (Hz) |
Εκτιμημένη επιτάχυνση (m/s2) | Εκτιμημένη ταχύτητα (m/s) |
Εκτιμημένη μετατόπιση (PP) χιλ. |
Μέγιστη φόρτωση (κλ) | κινούμενη σπείρα (κλ) |
Διάσταση Κινούμενη σπείρα (χιλ.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Παράδειγμα δόνησης για την τυχαία δοκιμή
Χαρακτηριστικά γνωρίσματα:
1. Καλά σχεδιασμένος δυναμικός σκελετός κύκλων, με μια υψηλότερη συχνότητα σκηνικής αξονική αντήχησης.
2. Δύο-μαγνητικό κύκλωμα, χαμηλή, συμπαγής δομή διαρροής μαγνητικής ροής και λογικός.
3. Rocker ρουλεμάν κυλίνδρων ράβδων κατ' ευθείαν και εισαγωγή-προσανατολισμένος σύνθετος προσανατολισμός ακαμψίας σωμάτων, εκκεντρική χωρητικότητα φορτίων.
4. Trunnion ίδρυμα απομόνωσης που αφιερώνεται στη χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5. Κίνηση προηγμένης τεχνολογίας γύρω από το σύστημα για να εξασφαλίσει ότι ο δυναμικός κύκλος της υψηλής αξιοπιστίας.
6. Το νέο σχέδιο αγωγών και ενισχύει την επίδραση ψύξης.
7. Η στατική ακαμψία, δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν, που αυξάνει την επιτραπέζια ικανότητα δόνησης, βελτιώνει τη χαμηλής συχνότητας απόδοση.
Τεχνικές παράμετροι του οριζόντιου πίνακα δόνησης (δοκιμή άξονα Χ, Υ):
Τεχνικές παράμετροι του κάθετου πίνακα δόνησης (Ζ, δοκιμή άξονα):

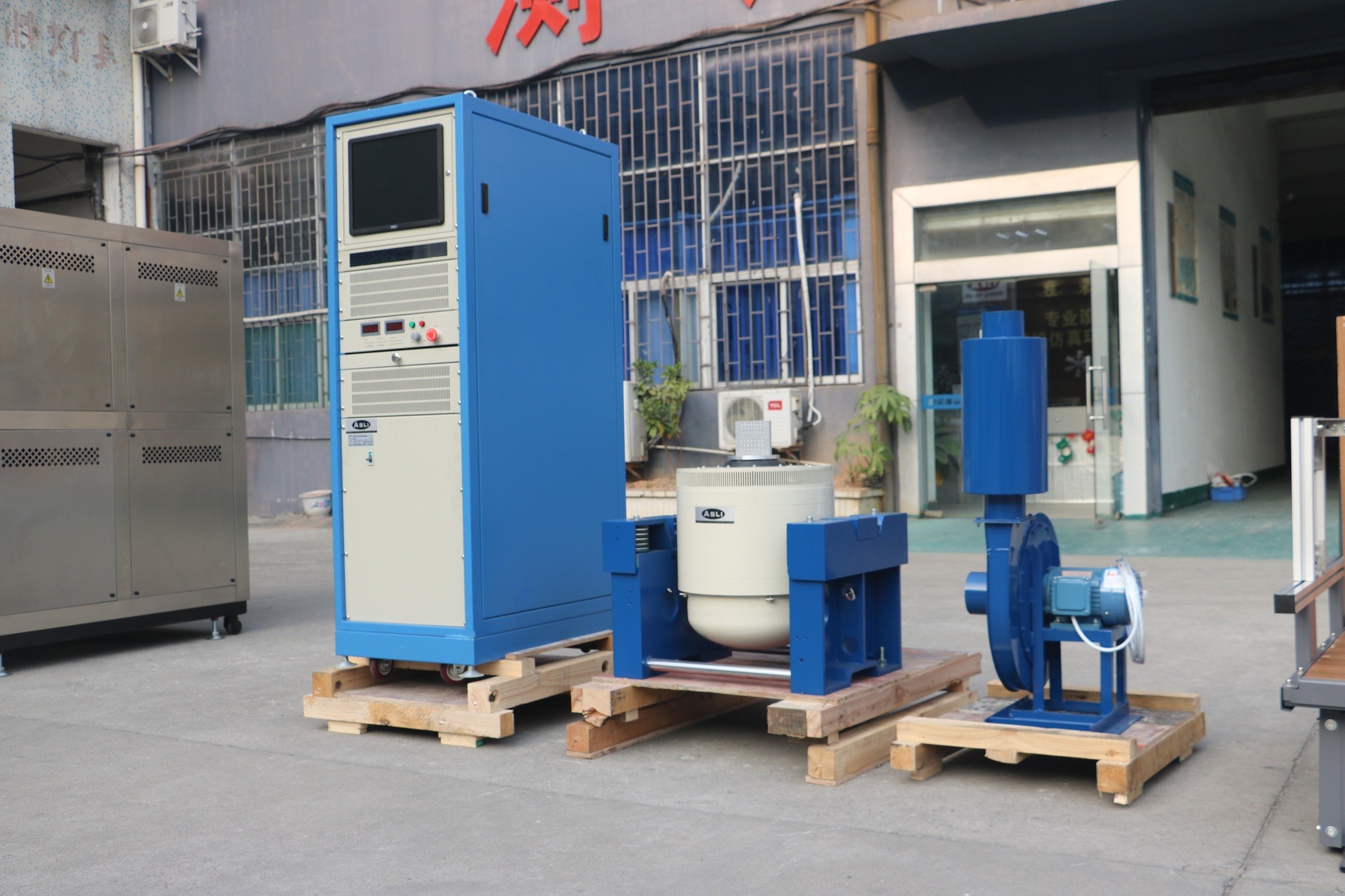

Pics για την αναφορά:
