Η.Ε 38,3 ηλεκτροδυναμικός πίνακας δοκιμής δόνησης για τις αυτοκίνητες και μπαταρίες μοτοσικλετών
χαρακτηριστικά γνωρίσματα 1. μηχανικά δόνησης ωφέλιμων φορτίων 300kgf δοκιμής μηχανών συστήματος παρακολούθησης δόνησης:
1. Καλά σχεδιασμένος δυναμικός σκελετός κύκλων, με μια υψηλότερη συχνότητα σκηνικής αξονική αντήχησης.
2. Δύο-μαγνητικό κύκλωμα, χαμηλή, συμπαγής δομή διαρροής μαγνητικής ροής και λογικός.
3. Rocker ρουλεμάν κυλίνδρων ράβδων κατ' ευθείαν και εισαγωγή-προσανατολισμένος σύνθετος προσανατολισμός ακαμψίας σωμάτων, εκκεντρική χωρητικότητα φορτίων.
4. Trunnionίδρυμααπομόνωσηςπου αφιερώνεταιστηχρήσηορμονών, ηεγκατάστασητηςκινητήςευκολίας.
5. Κίνηση προηγμένης τεχνολογίας γύρω από το σύστημα για να εξασφαλίσει ότι ο δυναμικός κύκλος της υψηλής αξιοπιστίας.
6. Το νέο σχέδιο αγωγών και ενισχύει την επίδραση ψύξης.
7. Στατική ακαμψία, δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν, που αυξάνει την ικανότητα επιτραπέζιου ρουλεμάν δόνησης
2. 300kgf μηχανική εφαρμογή συστημάτων παρακολούθησης δόνησης μηχανών δοκιμής δόνησης ωφέλιμων φορτίων:
Ηλεκτροδυναμικός εξοπλισμός δοκιμής δονητών & δόνησης για το εργαστήριο που χρησιμοποιείται ευρέως στη εθνική ασφάλεια, τα όπλα, την αεροπορία, το αεροδιάστημα, τις επικοινωνίες, την ηλεκτρονική, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις εγχώριες συσκευές και άλλους τομείς.
3. 300kgf τεχνικές παράμετροι συστημάτων παρακολούθησης δόνησης μηχανών δοκιμής δόνησης ωφέλιμων φορτίων μηχανικές:
|
Πρότυπο |
Εκτιμημένο ημίτονο Δύναμη (ν) |
Εκτιμημένος Τυχαίος Δύναμη (ν) |
Συχνότητα Σειρά (Hz) |
Εκτιμημένος Επιτάχυνση (m/s2) |
Εκτιμημένος Ταχύτητα (m/s) |
Εκτιμημένος Αντικατάσταση (PP) χιλ. |
Μέγιστο. Φόρτωση (Κλ) |
κινούμενη σπείρα (Κλ) |
Διάσταση
Κινούμενη σπείρα (χιλ.) |
|
ES-1 |
1000 |
1000 |
3-3500 |
400 |
1.2 |
25 |
70 |
2.5 |
Φ150 |
|
ES-3 |
3000 |
3000 |
3-3500 |
1000 |
1.6 |
25 |
100 |
3.5 |
Φ150 |
|
ES-6 |
6000 |
6000 |
3-3500 |
1000 |
1.6 |
25 |
180 |
6.5 |
Φ230 |
|
ES-10 |
10000 |
10000 |
3-3000 |
1000 |
1.8 |
51 |
270 |
14 |
Φ240 |
|
ES-20 |
20000 |
20000 |
3-3000 |
1000 |
1.8 |
51 |
300 |
30 |
Φ320 |
Τεχνικές παράμετροι πεδίων δοκιμών δόνησης υψηλής συχνότητας:
| Πρότυπο | Εκτιμημένο ημίτονο Δύναμη (ν) |
Εκτιμημένος τυχαίος Δύναμη (ν) |
Συχνότητα Σειρά (Hz) |
Εκτιμημένη επιτάχυνση (m/s2) | Εκτιμημένη ταχύτητα (m/s) | Εκτιμημένη μετατόπιση (PP) χιλ. |
Μέγιστη φόρτωση (κλ) | κινούμενη σπείρα (κλ) | Διάσταση Κινούμενη σπείρα (χιλ.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
......

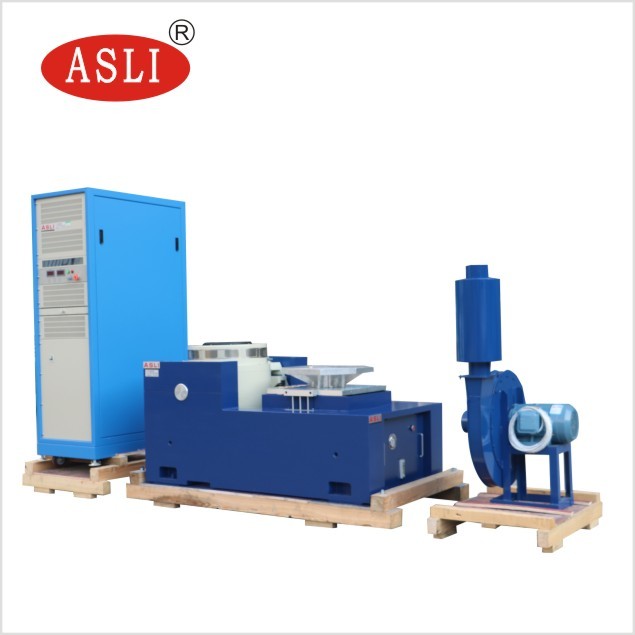

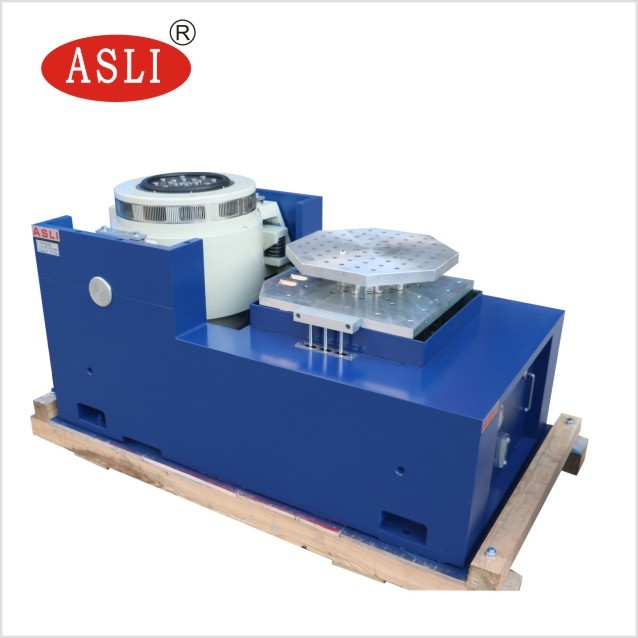

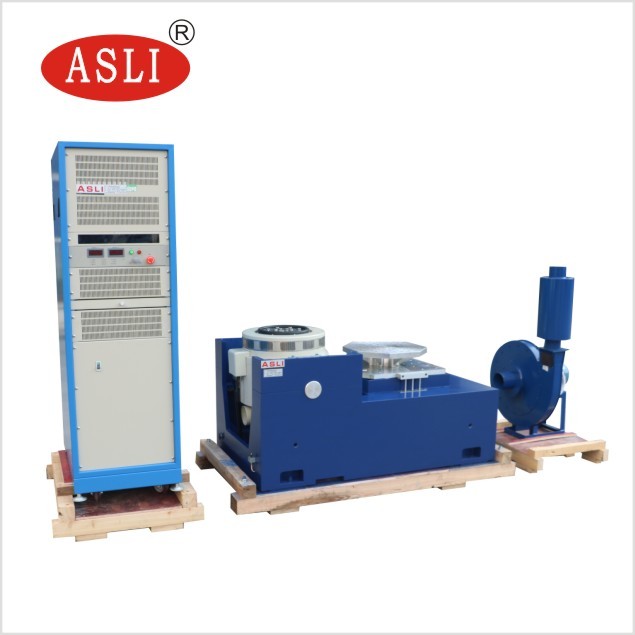

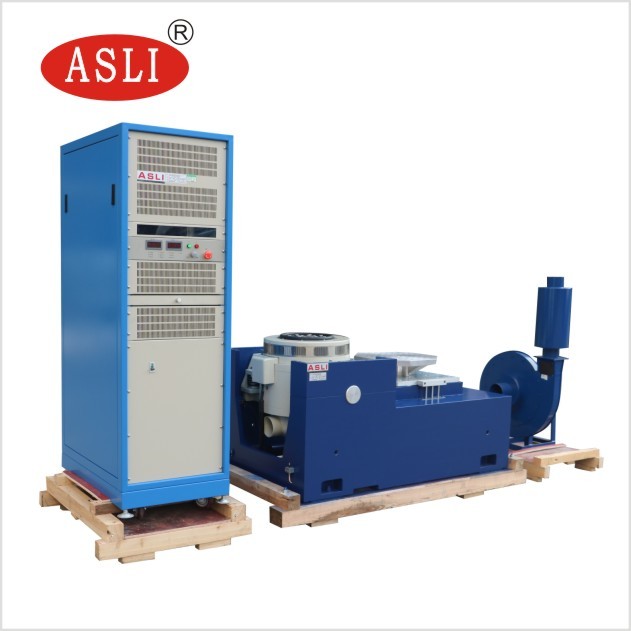

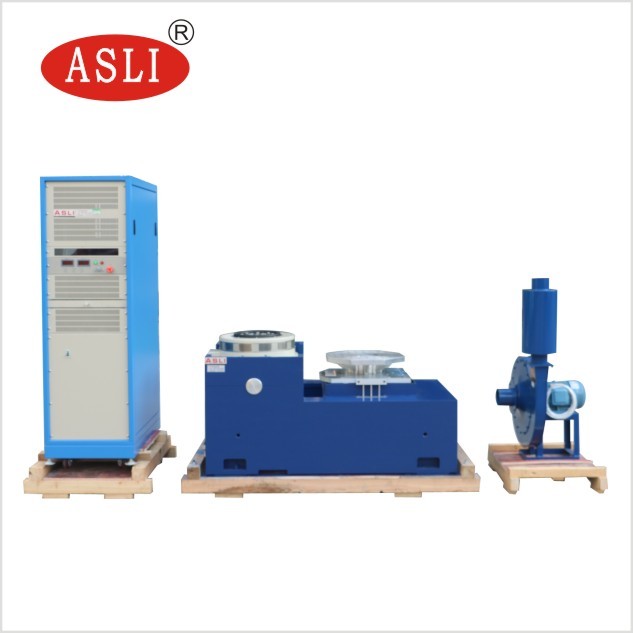

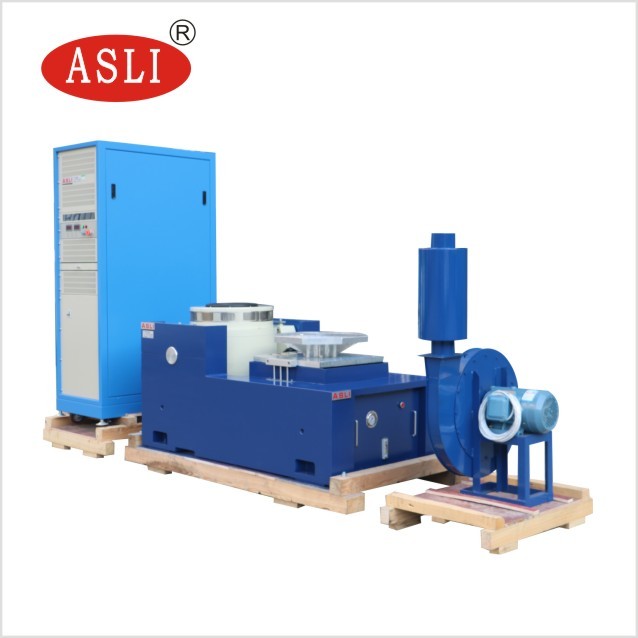

ES-3 ηλεκτρο δυναμικός δονητής δόνησης
1. Παράμετροι
(1) εκτιμημένη δύναμη: δύναμη 3000N ημιτόνου τυχαία δύναμη 3000N δύναμη 6000Ν κλονισμού
(2) φάσμα συχνότητας: 3Hz σε 3500Hz, η σταθερή συχνότητα, σκουπίζει μπρος-πίσω, ημίτονο, τυχαίο, κλονισμός
(3) τρόπος σκούπισμα-συχνότητας: γραμμικός, λογαριθμικός, σκούπισμα μπρος-πίσω, σταθερή συχνότητα
(4) σκούπισμα-συχνότητα φορές: 1 έως 32767
(5) χρόνος σκούπισμα-συχνότητας: η σταθερή συχνότητα/ενιαίο 1-3600mins, καμπύλες σκούπισμα-συχνότητας μπορεί να επιδειχθεί.
(7) μέγιστη ταχύτητα: 1.6m/s
(8) μέγιστη μετατόπιση: 25mmp-π (μη φορτίο), διπλή αιχμή
(9) μετατόπιση αντίκτυπου: 25mm
(10) βάρος της κίνησης της σπείρας: 3.0kg
(11) κύμα δόνησης: ημίτονο, τυχαίο, κλονισμός, τα φάσματα ελέγχου, κύμα, σήμα η δυναμική περιοχή μπορεί να επιδειχθεί
(12) διάμετρος της κινούμενης σπείρας: Φ150χιλ.
(13) διάσταση συστημάτων δόνησης: W950xH650xD800 χιλ.
(14) βάρος συστημάτων δόνησης: 750KG
2 λεπτομέρειες τμημάτων δόνησης
(1) γεννήτρια δόνησης 1 σύνολο
(2) ελεγκτής δόνησης 1 σύνολο
(3) αίθουσα σύνδεσης επικοινωνίας 1 σύνολο
(4) ενισχυτής DA-3 δύναμης 1 σύνολο
(5) δύναμη 1 PC διέγερσης
(6) λογισμικό οδηγών 1 σύνολο
(7) σύστημα ψύξης 1 σύνολο
(8) εκτυπωτής χρώματος 1 σύνολο
(9) αισθητήρας επιτάχυνσης (περιλάβετε τη γραμμή παραγωγής) 1 PC
2-4-2 προδιαγραφή λογισμικού ελέγχου
2-4-2-1 ημιτονοειδές κύμα
(1) τρόπος ελέγχου: ημιτονοειδές λογισμικό ελέγχου κυματοειδούς
(2) φάσμα συχνότητας: 1.0 σε 5000hz (1,0 σε 12000hz είναι προαιρετικά)
δυναμική περιοχή ελέγχου (3): 100dB
(4) χρόνος κλειστών βρόγχων: 10ms
(5) ακρίβεια ελέγχου: ±1dB
(6) ψήφισμα συχνότητας: 0,01%
(7) ταχύτητα σκουπισμάτων: γραμμικό σκούπισμα 0 σε 6000hz/s λογαριθμικό σκούπισμα 0 σε 6000hz/s
(8) διαστρέβλωση κυμάτων: <0>
2-4-2-2 τυχαίο κύμα
(1) τρόπος ελέγχου: PSD
(2) φάσμα συχνότητας: Συνεχές ρεύμα σε 4800Hz, (το συνεχές ρεύμα σε 11000Hz είναι προαιρετικό)
(3) ψήφισμα: Max.1600 γραμμές
δυναμική περιοχή ελέγχου (4): 90dB
(5) χρόνος κλειστών βρόγχων: χαρακτηριστικά 100ms
(6) ακρίβεια ελέγχου: ±1dB
2-4-2-3 κρουστικό κύμα
(1) τρόπος ελέγχου: το κυματοειδές μπορεί να ελεγχθεί
(2) τρόπος κλονισμού: κύμα μισό-ημιτόνου, κύμα δοντιών πριονιών, τριγωνικό κύμα, ορθογώνιο κύμα, τραπεζοειδές κύμα
(3) φάσμα συχνότητας: DCto22000Hz
(4) πλαίσιο: Max.32K
(5) χρόνος διάρκειας: 0.5-3000ms
(6) τρόπος αποζημιώσεων: προ-σφυγμός, μετά από-σφυγμός, προ/μετά από-σφυγμός
4. Εξουσιοδότηση: ελεύθερη εξουσιοδότηση ενός έτους, ισόβια συντήρηση.
5. Υπηρεσία μεταπώλησης: Η ανατροφοδότηση μέσα σε 2 ώρες μετά από παίρνει την κλήση.
6. Υπηρεσία: Υπηρεσία cOem, υπηρεσία σχεδίου, υπηρεσία ετικετών αγοραστών.
Η Co. εξοπλισμού δοκιμής ASLi (Κίνα), ΕΠΕ είναι εξοπλισμοί μιας μεγάλης ιστορίας κατασκευής δοκιμής, στα προηγούμενα 10 έτη, αφιερώσαμε στην κατασκευή των κλιματολογικών αιθουσών, του environronmental εξοπλισμού δοκιμής προσομοίωσης και του μηχανικού εξοπλισμού δοκιμής.
Κύρια προϊόντα ASLi: Περιβαλλοντικές αίθουσες, αίθουσα θερμοκρασίας (υγρασία), αίθουσα PCT το /Hast (ιδιαίτερα επιταχυνόμενη αίθουσα δοκιμής πίεσης), αίθουσα ESS, περίπατος στην αίθουσα σταθερότητας, κενός φούρνος, ελεγκτής δόνησης, μηχανικός ελεγκτής κλονισμού, περιβαλλοντική συνδυασμένη αίθουσα δόνησης, κ.λπ.
