Ηλεκτροδυναμικός πίνακας δονητών δόνησης υψηλής συχνότητας για τα ηλεκτρονικά συστατικά
Ηλεκτροδυναμική μηχανή ES-6 6000N δοκιμής δονητών και δόνησης
1. Ηλεκτροδυναμικός δονητής ES-6 6000N & εφαρμογή εξεταστικού εξοπλισμού δόνησης:
Το ηλεκτρο δυναμικό σύστημα δοκιμής δονητών δόνησης υψηλής συχνότητας που χρησιμοποιείται ευρέως στη εθνική ασφάλεια, τα όπλα, την αεροπορία, το αεροδιάστημα, τις επικοινωνίες, την ηλεκτρονική, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις εγχώριες συσκευές και άλλους τομείς.
2. Ηλεκτροδυναμικά χαρακτηριστικά γνωρίσματα εξεταστικού εξοπλισμού δονητών & δόνησης ES-6 6000N:
1. Καλά σχεδιασμένος δυναμικός σκελετός κύκλων, με μια υψηλότερη συχνότητα σκηνικής αξονική αντήχησης.
2. Δύο-μαγνητικό κύκλωμα, χαμηλή, συμπαγής δομή διαρροής μαγνητικής ροής και λογικός.
3. Rocker ρουλεμάν κυλίνδρων ράβδων κατ' ευθείαν και εισαγωγή-προσανατολισμένος σύνθετος προσανατολισμός ακαμψίας σωμάτων, εκκεντρική χωρητικότητα φορτίων.
4. Trunnion ίδρυμα απομόνωσης που αφιερώνεται στη χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5. Κίνηση προηγμένης τεχνολογίας γύρω από το σύστημα για να εξασφαλίσει ότι ο δυναμικός κύκλος της υψηλής αξιοπιστίας.
6. Το νέο σχέδιο αγωγών και ενισχύει την επίδραση ψύξης.
7. Στατική ακαμψία, δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν, που αυξάνει την ικανότητα επιτραπέζιου ρουλεμάν δόνησης
3. Ηλεκτροδυναμικές τεχνικές παράμετροι εξεταστικού εξοπλισμού δονητών & δόνησης ES-6 6000N:
| Πρότυπο |
Εκτιμημένο ημίτονο Δύναμη (ν) |
Εκτιμημένος τυχαίος Δύναμη (ν) |
Συχνότητα Σειρά (Hz) |
Εκτιμημένος Επιτάχυνση (m/s2) |
Εκτιμημένη ταχύτητα (m/s) |
Εκτιμημένος Αντικατάσταση (PP) χιλ. |
Μέγιστο. Φόρτωση (κλ) |
κινούμενη σπείρα (κλ) |
Διάσταση Κινούμενη σπείρα (χιλ.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |

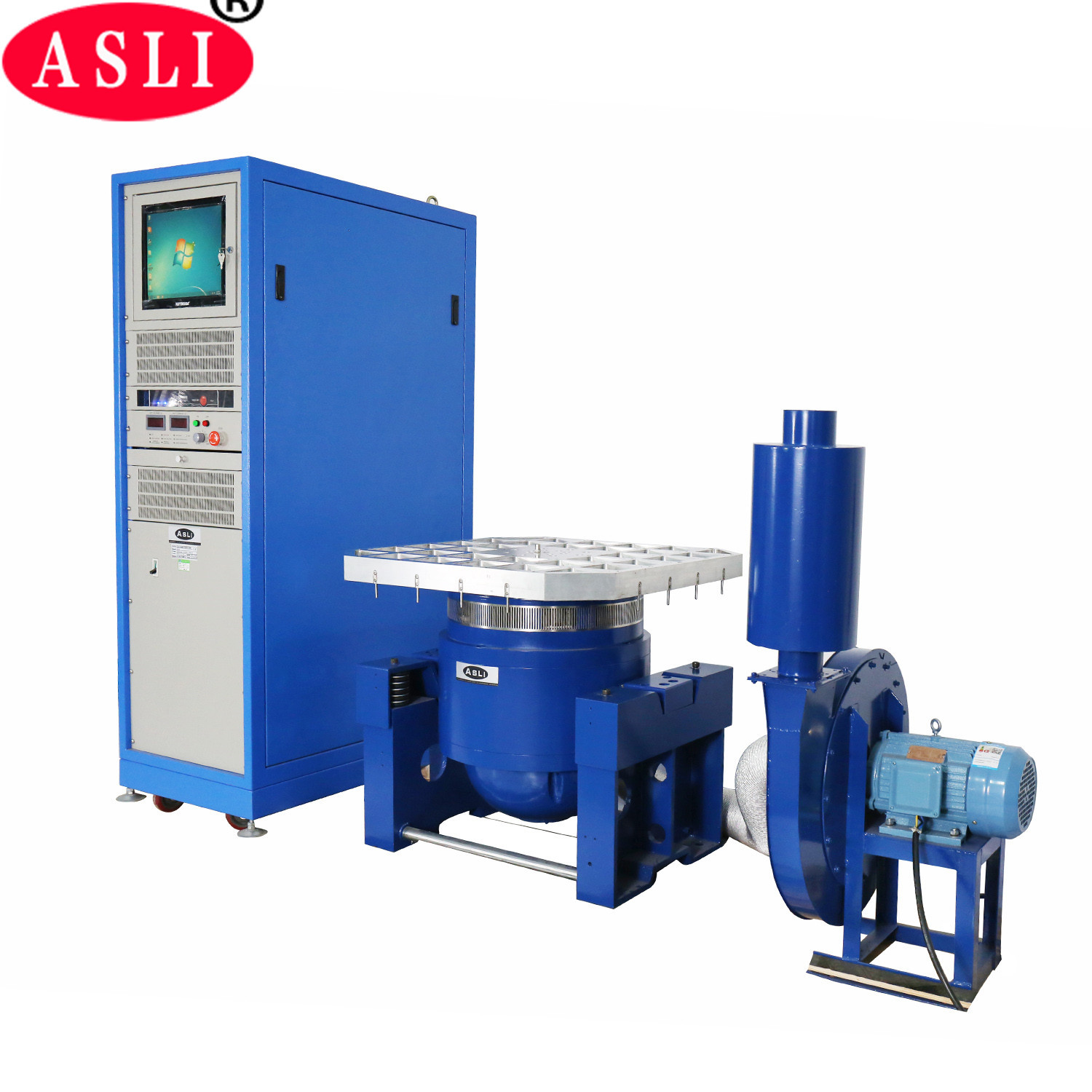

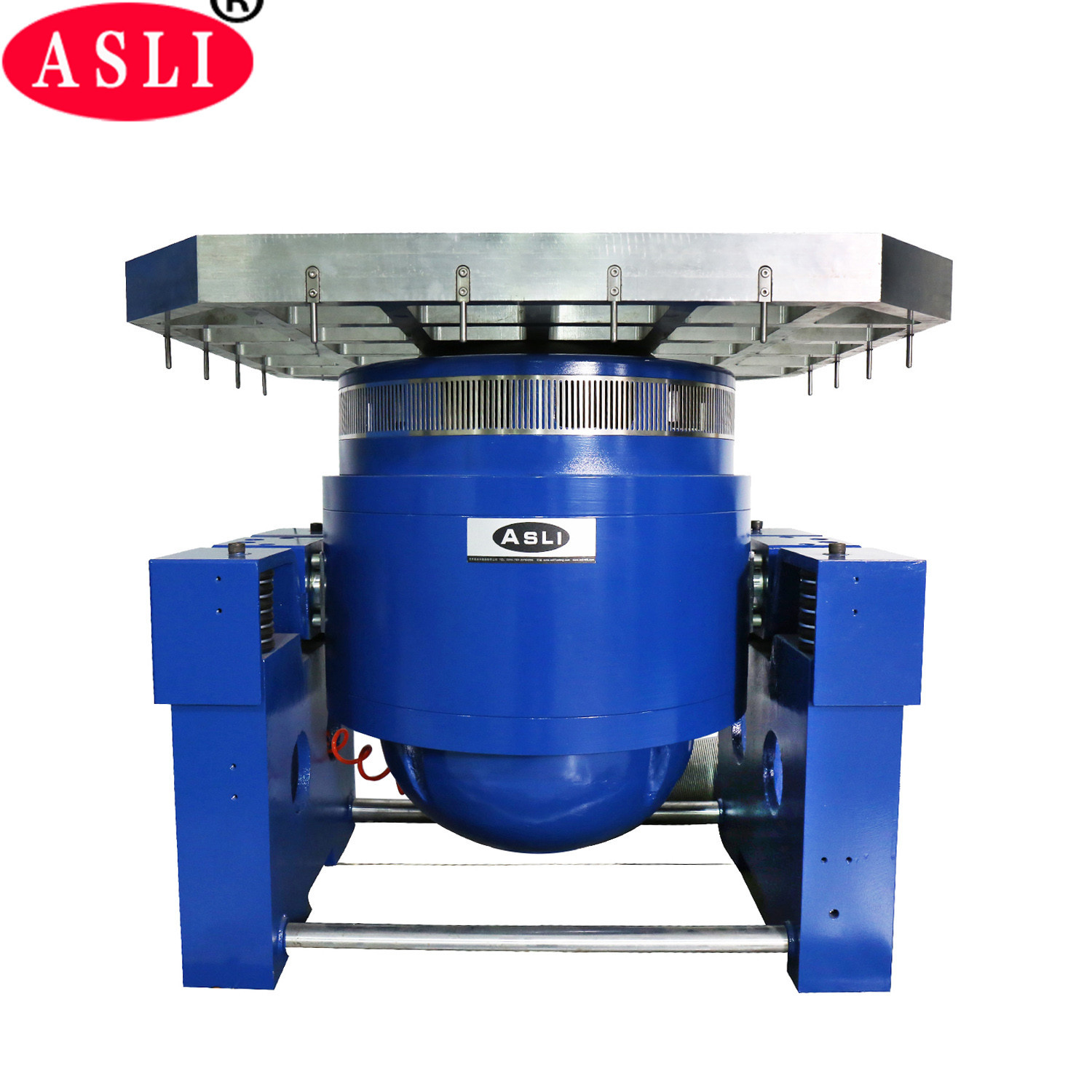

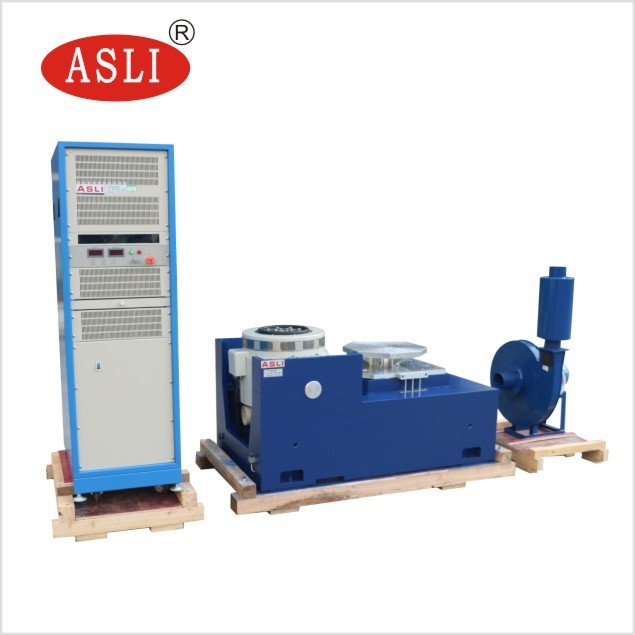

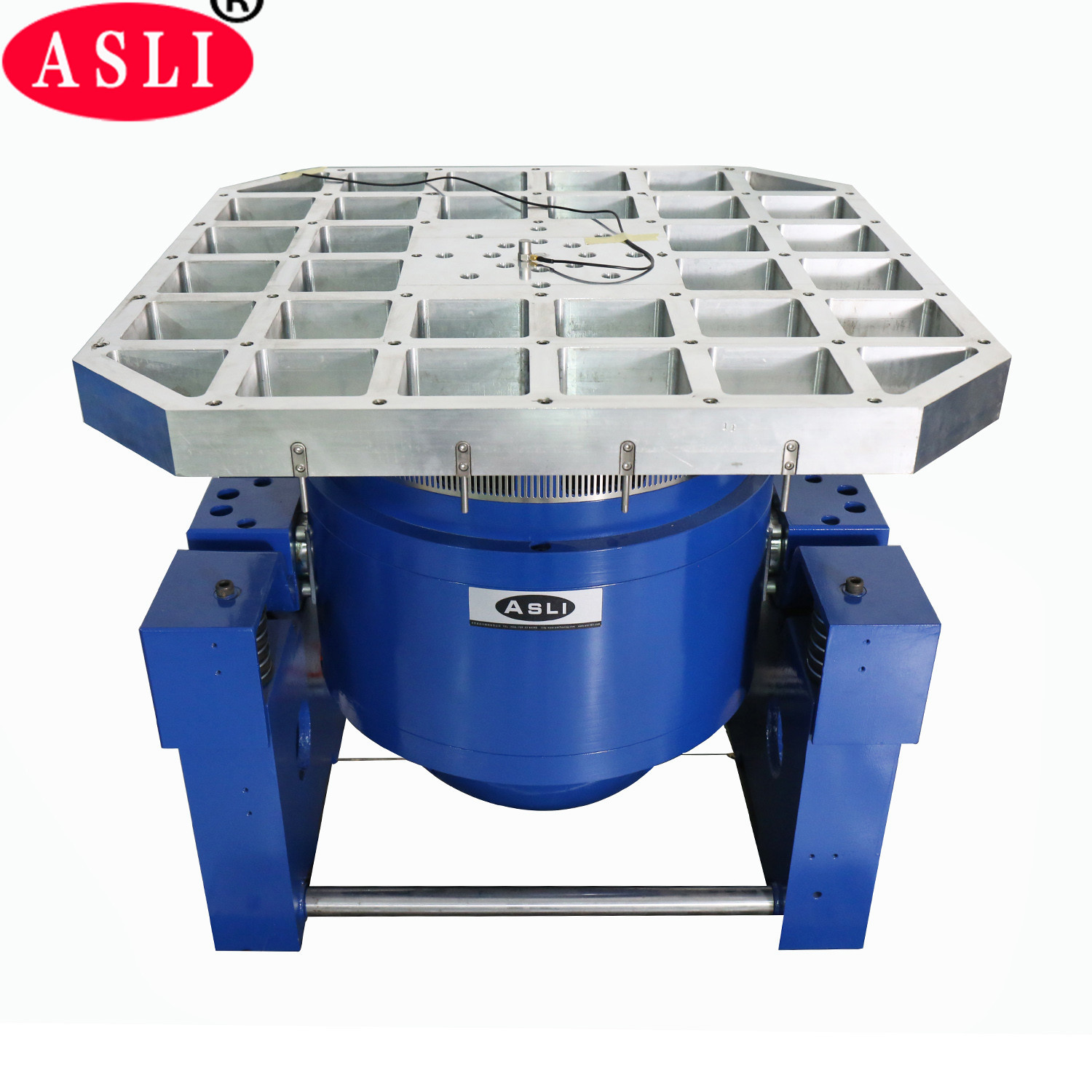

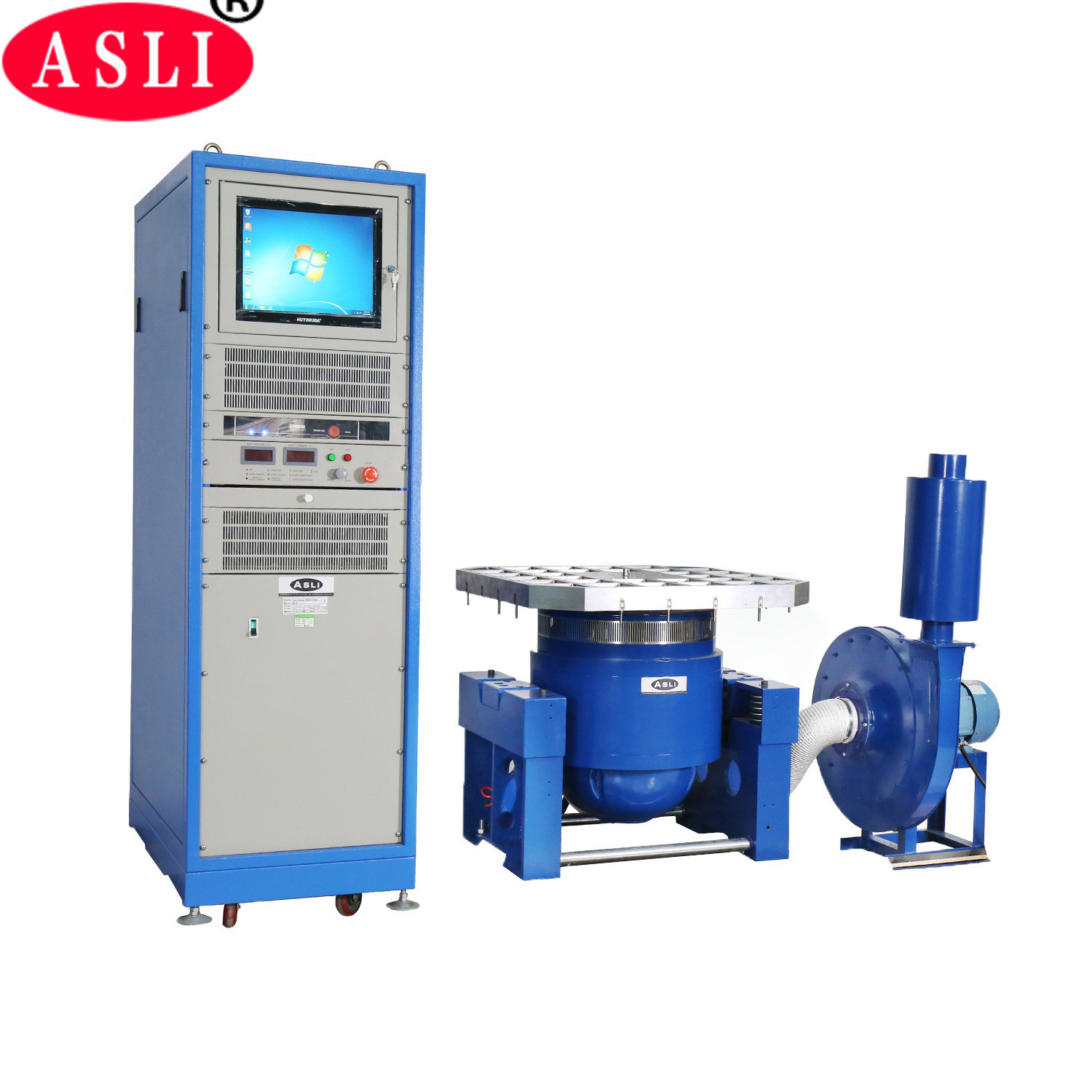

ES-6 ηλεκτρο δυναμικός δονητής δόνησης
1. Παράμετροι
(1) εκτιμημένη δύναμη: δύναμη 6000N ημιτόνου τυχαία δύναμη 6000N δύναμη 12000N κλονισμού
(2) φάσμα συχνότητας: 3Hz σε 3500Hz, η σταθερή συχνότητα, σκουπίζει μπρος-πίσω, ημίτονο, τυχαίο, κλονισμός
(3) τρόπος σκούπισμα-συχνότητας: γραμμικός, λογαριθμικός, σκούπισμα μπρος-πίσω, σταθερή συχνότητα
(4) χρόνοι σκούπισμα-συχνότητας: 1 έως 32767
(5) χρόνος σκούπισμα-συχνότητας: η σταθερή συχνότητα/ενιαίο 1-3600mins, καμπύλες σκούπισμα-συχνότητας μπορεί να επιδειχθεί.
(7) μέγιστη ταχύτητα: 1.6m/s
(8) μέγιστη μετατόπιση: 25mmp-π (μη φορτίο), διπλή αιχμή
(9) μετατόπιση αντίκτυπου: 25mm
(10) βάρος της κίνησης της σπείρας: 6.5kg
(11) κύμα δόνησης: ημίτονο, τυχαίο, κλονισμός, τα φάσματα ελέγχου, κύμα, σήμα η δυναμική περιοχή μπορεί να επιδειχθεί
(12) διάμετρος της κινούμενης σπείρας: Φ230 χιλ.
(13) διάσταση συστημάτων δόνησης: W950xH650xD800 χιλ.
(14) βάρος συστημάτων δόνησης: 750KG
2 λεπτομέρειες τμημάτων δόνησης
(1) γεννήτρια δόνησης 1 σύνολο
(2) ελεγκτής δόνησης 1 σύνολο
(3) αίθουσα σύνδεσης επικοινωνίας 1 σύνολο
(4) ενισχυτής DA-6 δύναμης 1 σύνολο
(5) δύναμη 1 PC διέγερσης
(6) λογισμικό οδηγών 1 σύνολο
(7) σύστημα ψύξης 1 σύνολο
(8) εκτυπωτής χρώματος 1 σύνολο
(9) αισθητήρας επιτάχυνσης (περιλάβετε τη γραμμή παραγωγής) 1 PC
2-4-2 προδιαγραφή λογισμικού ελέγχου
2-4-2-1 ημιτονοειδές κύμα
(1) τρόπος ελέγχου: ημιτονοειδές λογισμικό ελέγχου κυματοειδούς
(2) φάσμα συχνότητας: 1.0 σε 5000hz (1,0 σε 12000hz είναι προαιρετικά)
(3) δυναμική περιοχή ελέγχου: 100dB
(4) χρόνος κλειστών βρόγχων: 10ms
(5) ακρίβεια ελέγχου: ±1dB
(6) ψήφισμα συχνότητας: 0,01%
(7) ταχύτητα σκουπισμάτων: γραμμικό σκούπισμα 0 σε 6000hz/s λογαριθμικό σκούπισμα 0 σε 6000hz/s
(8) διαστρέβλωση κυμάτων: <0>
2-4-2-2 τυχαίο κύμα
(1) τρόπος ελέγχου: PSD
(2) φάσμα συχνότητας: Συνεχές ρεύμα σε 4800Hz, (το συνεχές ρεύμα σε 11000Hz είναι προαιρετικό)
(3) ψήφισμα: Max.1600 γραμμές
(4) δυναμική περιοχή ελέγχου: 90dB
(5) χρόνος κλειστών βρόγχων: χαρακτηριστικά 100ms
(6) ακρίβεια ελέγχου: ±1dB
2-4-2-3 κρουστικό κύμα
(1) τρόπος ελέγχου: το κυματοειδές μπορεί να ελεγχθεί
(2) τρόπος κλονισμού: κύμα μισό-ημιτόνου, κύμα δοντιών πριονιών, τριγωνικό κύμα, ορθογώνιο κύμα, τραπεζοειδές κύμα
(3) φάσμα συχνότητας: DCto22000Hz
(4) πλαίσιο: Max.32K
(5) χρόνος διάρκειας: 0.5-3000ms
(6) τρόπος αποζημιώσεων: προ-σφυγμός, μετά από-σφυγμός, προ/μετά από-σφυγμός
