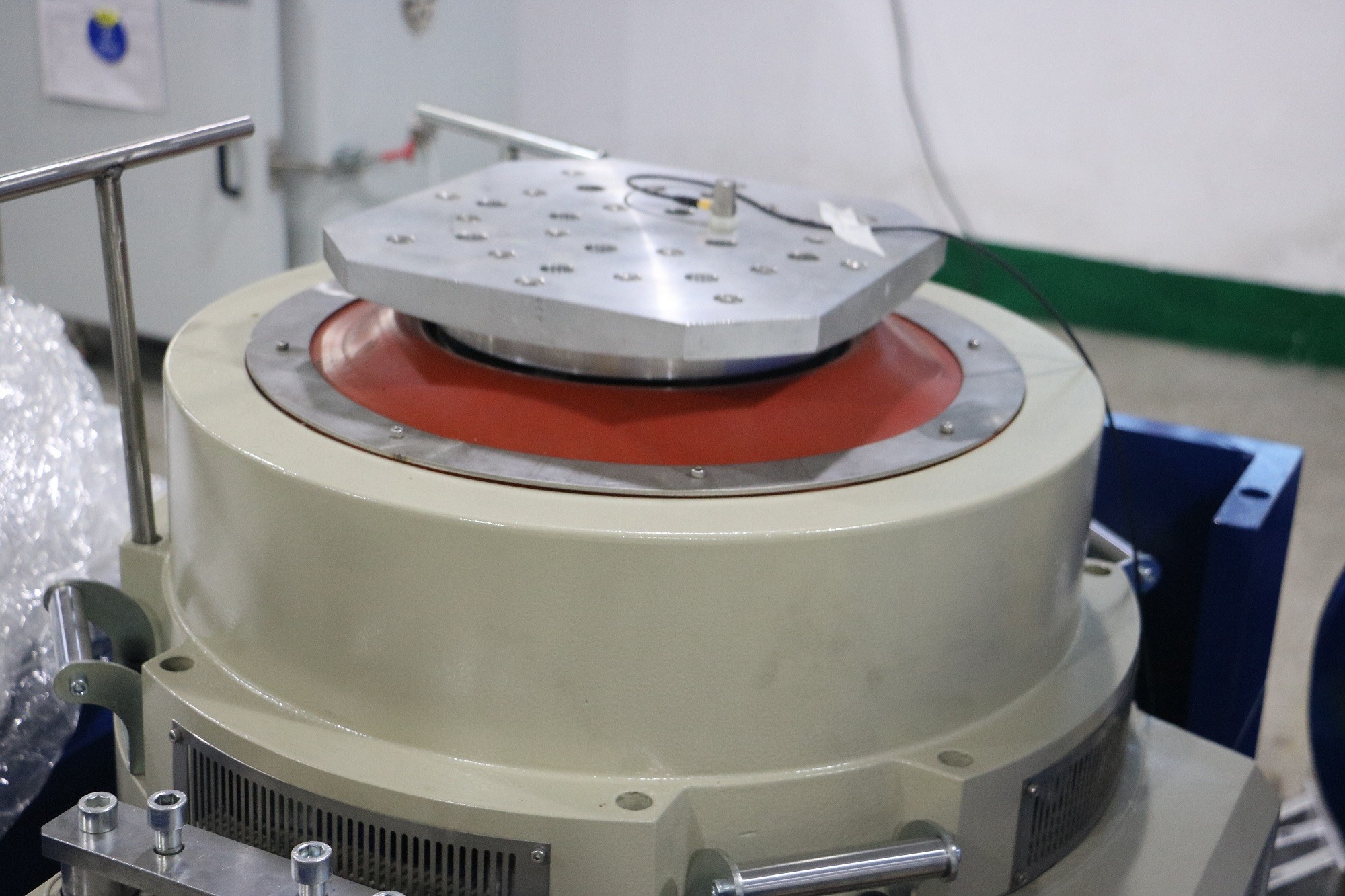

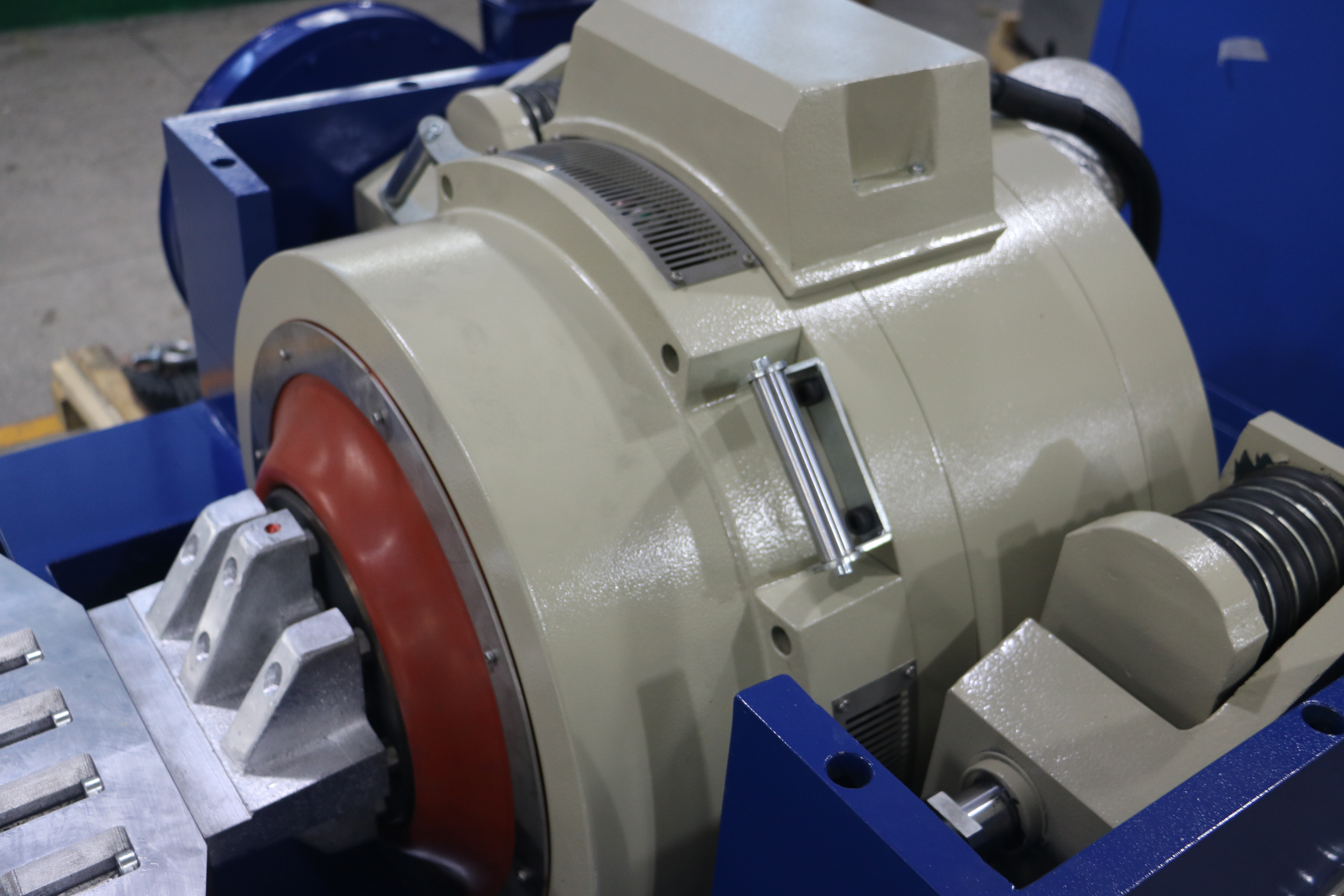

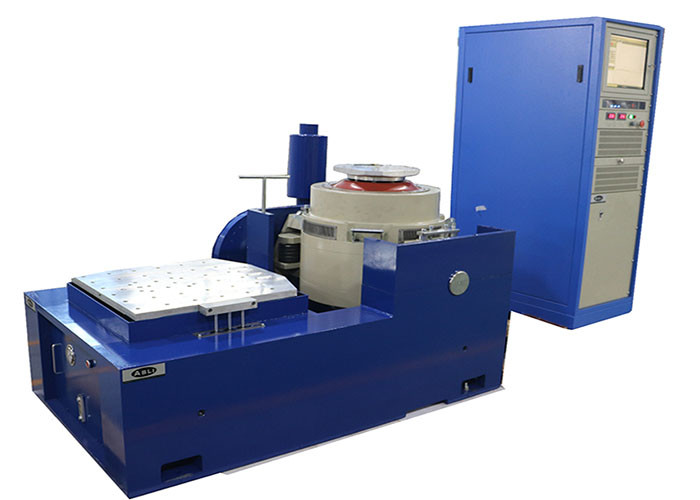

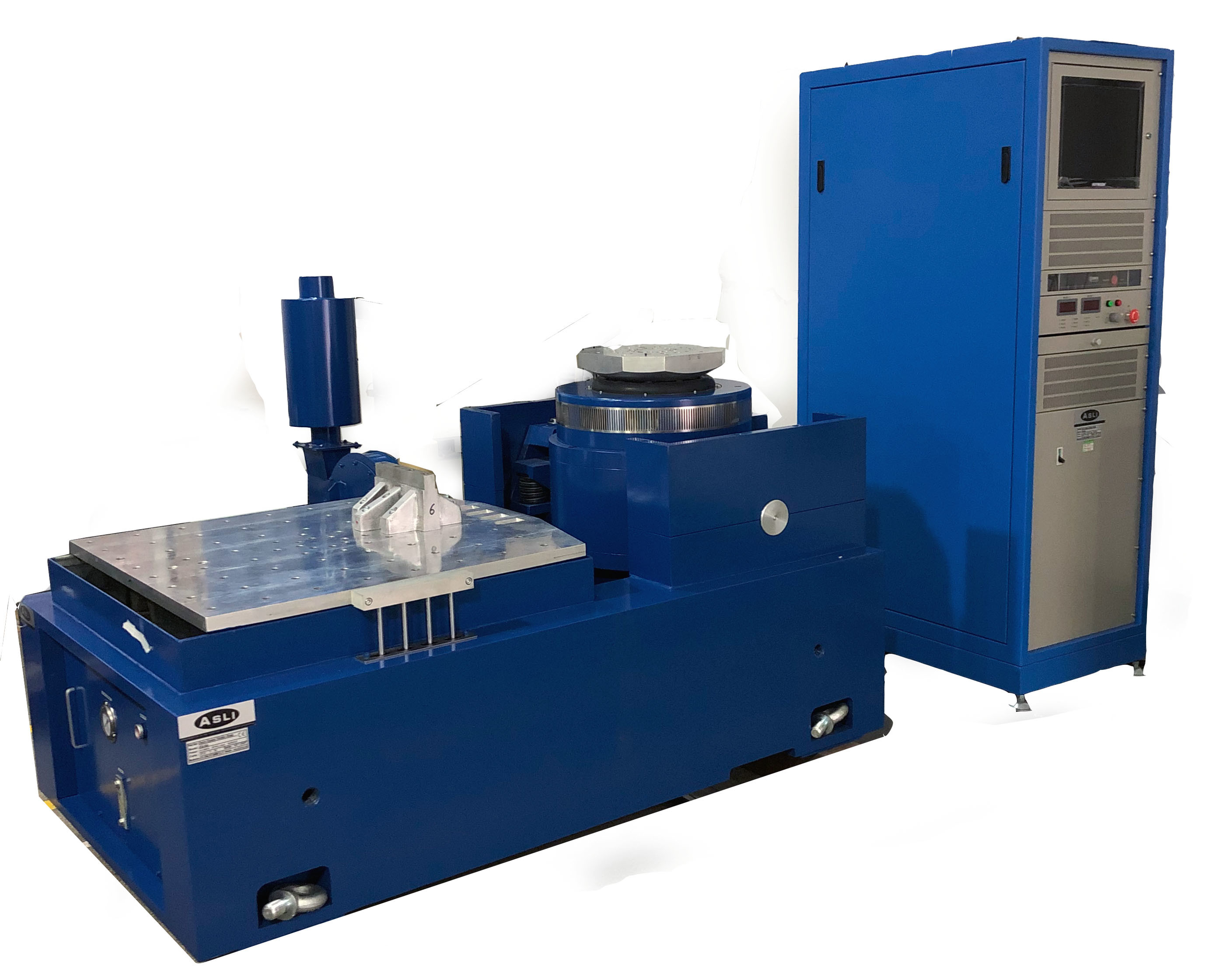

30000N ηλεκτροδυναμικός δονητής για τη δοκιμή δόνησης συσκευών επίδειξης των οδηγήσεων
30000N ο ηλεκτροδυναμικός δονητής για τη δοκιμή δόνησης συσκευών επίδειξης των οδηγήσεων χρησιμοποιείται ευρέως στην υπεράσπιση, την αεροπορία, το αεροδιάστημα, τις επικοινωνίες, την ηλεκτρονική, τα αυτοκίνητα, τις εγχώριες συσκευές, και άλλες βιομηχανίες. Αυτός ο τύπος εξοπλισμού χρησιμοποιείται για την ανακάλυψη των πρόωρων ελαττωμάτων, που μιμούνται τις πραγματικές συνθήκες εργασίας και η δοκιμή δύναμης δομών, η εφαρμογή προϊόντων είναι ευρεία, το πλάτος εφαρμογής είναι προφανές, η επίδραση δοκιμής είναι αξιοπρόσεκτη και αξιόπιστη. Κύμα ημιτόνου, FM, σκούπισμα, προγραμματίσημος, πολλαπλασιαστής συχνότητας, λογάριθμος, μέγιστη επιτάχυνση, διαμόρφωση εύρους, χρονικός έλεγχος, πλήρους λειτουργίας έλεγχος υπολογιστών, απλή σταθερή επιτάχυνση/σταθερό εύρος. Εξοπλισμός μέσω της συνεχούς αποτυχίας να τρεχτούν 3 μήνες της δοκιμής, σταθερή απόδοση, αξιόπιστη ποιότητα.
ΦΥΛΛΟ ΣΤΟΙΧΕΙΩΝ ΑΠΟΔΟΣΗΣ
| Δονητής (ES-30) | ||
| Δύναμη ημιτόνου (αιχμή) | 30kN | |
| Δύναμη κλονισμού (αιχμή) | kN 60 | |
| Φάσμα συχνότητας | 5~2, 600Hz | |
| Μετατόπιση (συνεχής) | 100 χιλ. | |
| Μέγιστη ταχύτητα | 1.8 μ το /s | |
| Μέγιστη επιτάχυνση | 75 Γ | |
| Armature διάμετρος | 445 χιλ. | |
| 1ST ηχηρή συχνότητα διαταγής | 2, 400Hz | |
| Επιτρεπόμενη εκκεντρική στιγμή | >500 Nxm | |
| Armature βάρος | 40 κλ | |
| HE/ST διάσταση βιδών | M10 (μετρικά) | |
| Αξονική συχνότητα απομόνωσης δόνησης | <>3 Hz | |
| Μέγιστο ωφέλιμο φορτίο | 500 κλ | |
| Διαρροή μαγνητικής ροής | ≤1ΑΜ | |
| Διαστάσεις (L×W×H, που ανοίγεται) | 1,330x860x1,250 χιλ. | |
| (Που ανοίγεται βάρος) | 2.500 κλ | |
| Εγκατάσταση | Λαστιχένιο χαλί (μπουλόνια αγκύρων που απαιτούνται) | |
| Ενισχυτής δύναμης | ||
| Παραγωγή ενισχυτών | kVA 30 | |
| SNR | >65 DB | |
| Εκτιμημένη τάση παραγωγής | 120 Vrms | |
| Αποδοτικότητα ενισχυτών | > 90% | |
| Διαστάσεις (L×W×H, που ανοίγεται) | 800x900x2,100 χιλ. | |
| (Που ανοίγεται βάρος) | 500 κλ | |
| Ανεμιστήρας (Model# pbl-W 30) | ||
| Όγκος αέρα | 0,46 μ3το /s | |
| Δύναμη | 7,5 KW | |
| Διάμετρος αεραγωγών | 200 χιλ. | |
| Πίεση αέρα | 8.8kPa | |
| Εγκατάσταση | Ικανός να συνδέσει με το ανώτατο όριο (μέχρι δύο 90 κάμψεις βαθμού), ανώτατα 20 " που οργανώνονται | |

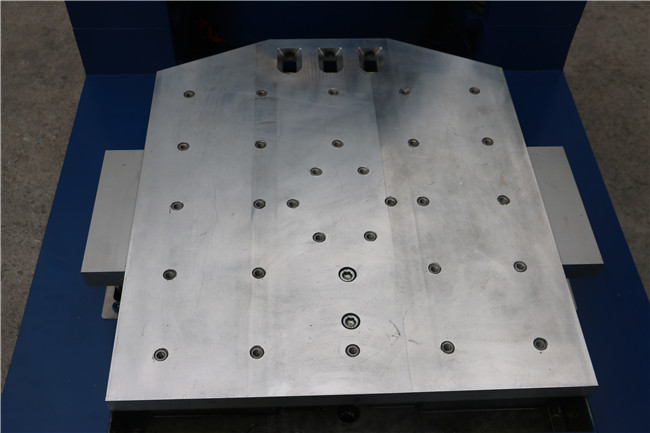

| Οριζόντιος πίνακας ολίσθησης | ||
| Διαστάσεις | 600x600 χιλ. | |
| Πάχος | 45 χιλ. | |
| Όριο συχνότητας | 2.000 Hz | |
| Αποτελεσματική μάζα | 54 κλ | |
|
Σημείωση: 1. Το ρουλεμάν υψηλών λάδι-ταινιών χρησιμοποιώ για την καλύτερη ομοιομορφία. |
||
| Ελεγκτής και επιταχύμετρο δόνησης | ||
| Ελεγκτής δόνησης | Ελεγκτής δόνησης με το ημίτονο, τυχαίος, τον κλονισμό και τη μόνη βαθμολόγηση. | |
| Επιταχύμετρο | 100mV/g, σειρά: 50g, εργασία Freq.: 1-10kHz, βάρος: 11gram, με το χαμηλού θορύβου καλώδιο 10ft | |
| Άλλα υποστηριγμένα λειτουργίες/εξαρτήματα | ||
| Περιβαλλοντικές αίθουσες | Υποστηριγμένος | |
| Κινητές συσκευές | Εξατομικεύσιμος | |
| Πίνακες μόνωσης | Εξατομικεύσιμος | |
| Προσάρτημα | Εξατομικεύσιμος | |
| Εργασιακό περιβάλλον του συστήματος | ||
| Σειρά θερμοκρασίας | 0-40℃ | |
| Σειρά υγρασίας | 0~90%, καμία συμπύκνωση | |
| Απαιτήσεις δύναμης | 380V/3ph/50Hz, kVA 40 | |
| Πίεση συμπιεσμένου αέρα | 0,6 MPA | |
Προδιαγραφή
| Όνομα | Αυτοκινητικό πεδίο δοκιμών δόνησης μπαταριών EN50604 IEC62133 UN38.3 για τη δοκιμή εργαστηρίων | ||||||||
| Πρότυπο | Εκτιμημένη δύναμη ημιτόνου (ν) | Εκτιμημένη τυχαία δύναμη (ν) | Φάσμα συχνότητας (Hz) | Εκτιμημένη επιτάχυνση (m/s2) | Εκτιμημένη ταχύτητα (m/s) | Εκτιμημένη μετατόπιση (PP) χιλ. | Μέγιστη φόρτωση (κλ) | κινούμενη σπείρα (κλ) | Διάσταση της κίνησης της σπείρας (χιλ.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
