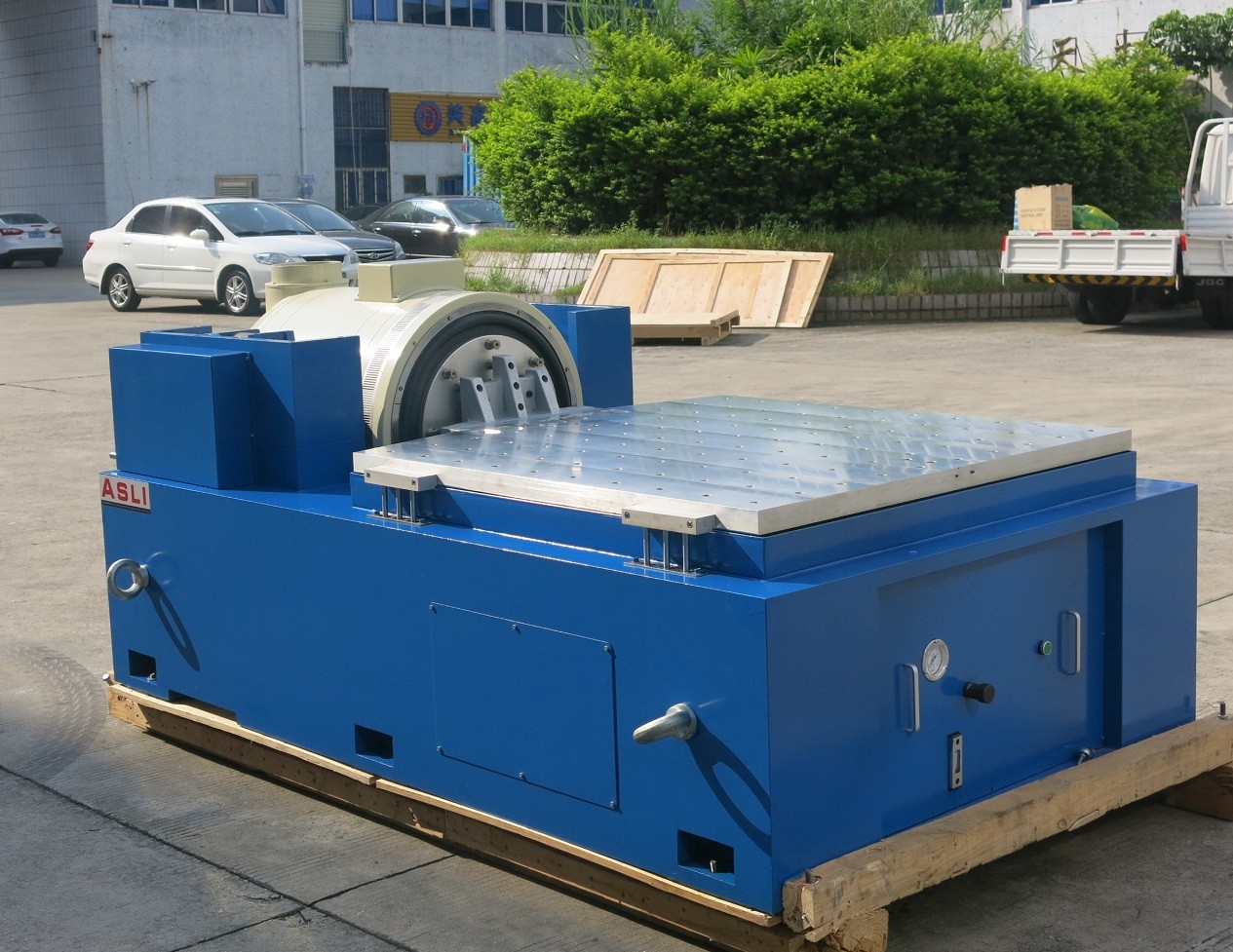

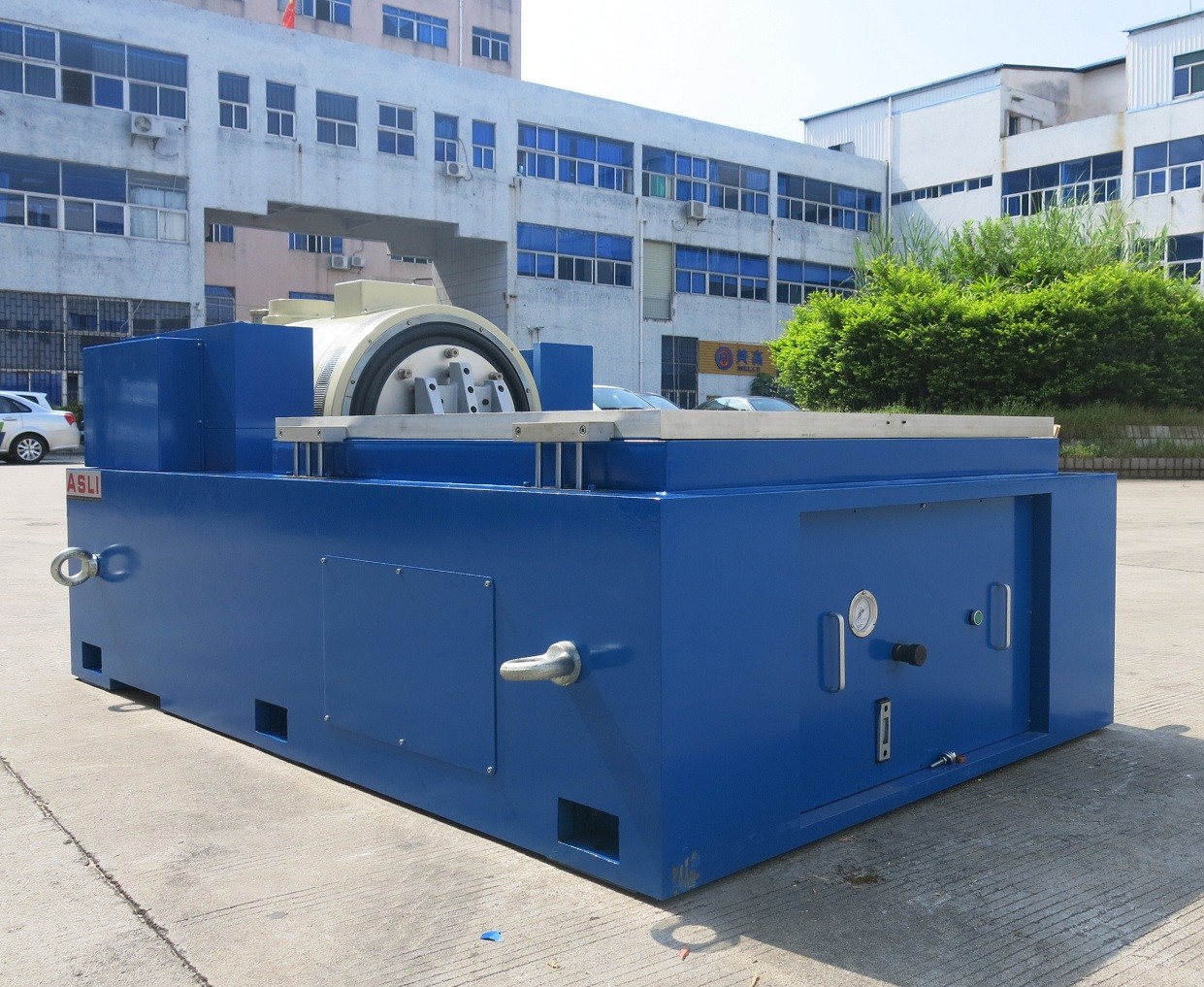

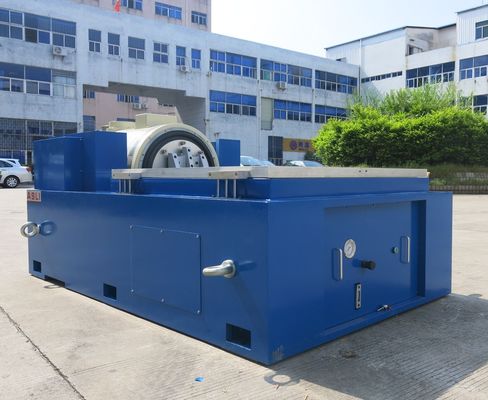

Εξοπλισμός Δοκιμής Δονητικής Τράπεζας με Υποστήριξη Γραμμικών Λογαριθμικών και Σταθερών Λειτουργιών Σάρωσης Συχνότητας για Ολοκληρωμένη Ανάλυση Δονήσεων
Product Details
| ημιτονοειδής δύναμη: | 10000Ν | Ταχύτητα: | 1,8 m/s |
|---|---|---|---|
| εκτόπισμα: | 51 χιλιοστά | Συχνότητα: | 3~3000Hz |
| φόρτωση: | 270 κιλά | επιτάχυνση: | 100 γρ |
| οπλισμός: | 240 χλστ | ||
| Επισημαίνω |
10000N εξοπλισμός επιτραπέζιας δοκιμής δόνησης,270kg εξοπλισμός επιτραπέζιας δοκιμής δόνησης φόρτωσης,10000N κάθετος ηλεκτροδυναμικός δονητής |
||
Product Description
Δυναμικοί Ηλεκτροδυναμικοί Αναδευτήρες 3 κατευθύνσεων Κάθετος Οριζόντιος Εξοπλισμός Δοκιμής Δόνησης με Ψύξη Αέρα
Εφαρμογή
Ο Αναδευτήρας Δόνησης Υψηλής Συχνότητας υιοθέτησε την 'δομή διπλού μαγνητικού κυκλώματος', 'αυτο-παραγόμενους κύκλους δράσης σκελετού', 'Αερομεταφερόμενη Υποστήριξη' και 'ρουλεμάν και γραμμική καθοδήγηση', 'απομόνωση άξονα' προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε τρεις άξονες X, Y, Z δοκιμή δόνησης ημιτονοειδούς και δοκιμές δόνησης ευρέος φάσματος τυχαίας, για να ολοκληρωθεί από την κλασική (ημι-ημίτονο) δοκιμή παλμού και φάσματος απόκρισης κρούσης. Χρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
(1) Ονομαστική Δύναμη: ημιτονοειδής δύναμη10000N; τυχαία δύναμη 10000N; δύναμη κρούσης 20000N;
(2) Εύρος Συχνότητας:3Hz έως 3000Hz, Σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημίτονο, τυχαία, κρούση
(3) Λειτουργία Σάρωσης Συχνότητας: γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
(4) Χρόνοι Σάρωσης Συχνότητας: 1 έως 32767
(5) Χρόνος Σάρωσης Συχνότητας: σταθερή συχνότητα/μονό 1-3600 λεπτά, μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας.
(6) Μέγιστη Επιτάχυνση1000m/s2 (χωρίς φορτίο)
(7) Μέγιστη Ταχύτητα: 1.8/s
(8) Μέγιστη Μετατόπιση:51mmp-p (χωρίς φορτίο), διπλή κορυφή
(9) Μετατόπιση Κρούσης: 51mm
(10) Βάρος Κινητού Πηνίου:14kg
(12) Κύμα Δόνησης: ημίτονο, τυχαίο, κρούση
(13) Διάμετρος Κινητού Πηνίου: Φ240 mm
(14) Διάσταση Συστήματος Δόνησης: W1060xH750xD845mm
(15) Βάρος Συστήματος Δόνησης: 960KG
(16) Κάθετος επεκτατήρας 600mm*600mm και οριζόντια τράπεζα ολίσθησης 600*600mm
Τεχνικές Παράμετροι:
| Όνομα | Τράπεζα Δόνησης Συσκευασίας/Δοκιμαστής Τράπεζας Δόνησης για Ανταλλακτικά Αυτοκινήτων | ||||||||
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s2) | Ονομαστική Ταχύτητα(m/s) | Ονομαστική Μετατόπιση (p-p)mm | Μέγιστο Φορτίο (Kg) | κινητό πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Γεννήτρια Δόνησης 1 σετ
(2) Ελεγκτής Δόνησης 1 σετ
(3) Θάλαμος Σύνδεσης Επικοινωνίας 1 σετ
(4) Ενισχυτής Ισχύος DA-10 1 σετ
(5) Τροφοδοτικό Διέγερσης 1 τεμ.
(7) Λογισμικό Οδήγησης 1 σετ
(8) Σύστημα Ψύξης 1 σετ
(9) Βιομηχανικός Υπολογιστής 1 σετ
(10) Έγχρωμος Εκτυπωτής 1 σετ (Προαιρετικό)
(11) Αισθητήρας Επιτάχυνσης (περιλαμβάνεται καλώδιο εξόδου) 1 τεμ.
(12) Εξάρτημα Δόνησης 1 σετ (προαιρετικό, ανάλογα με το δείγμα δοκιμής
Ψηφιακός Ελεγκτής Δόνησης
Ο ελεγκτής δόνησης είναι ο τελευταίος σχεδιασμός της εταιρείας μας
που υιοθετεί διεθνή προηγμένη αρχιτεκτονική κατανεμημένου συστήματος
και ο πυρήνας του είναι ο τελευταίος επεξεργαστής υψηλής ταχύτητας 32-bit κινητής υποδιαστολής της σειράς TMS320 της εταιρείας TI.
Η αναφορά δοκιμής δημιουργείται αυτόματα στο Microsoft Word.
Κατά τη διάρκεια ή μετά τις δοκιμές, η αναφορά δοκιμής μπορεί να επεξεργαστεί και στη συνέχεια να δημιουργηθεί αυτόματα ή χειροκίνητα.
1. Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού.
2. Διπλό μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και λογική.
3. Ρουλεμάν rocker rod ευθεία και εισαγόμενο σύνθετο σώμα ακαμψίας προσανατολισμού, ικανότητα εκκεντρικού φορτίου.
5. Προηγμένη τεχνολογία κίνησης γύρω από το σύστημα για να διασφαλιστεί η υψηλή αξιοπιστία του δυναμικού κύκλου.
6. Νέος σχεδιασμός αγωγού και βελτίωση της απόδοσης ψύξης.
7. Στατική ακαμψία, δυναμική ακαμψία του ρουλεμάν μικρής μπάλας, αύξηση της φέρουσας ικανότητας του τραπεζιού δόνησης, βελτίωση της απόδοσης χαμηλής συχνότητας.
