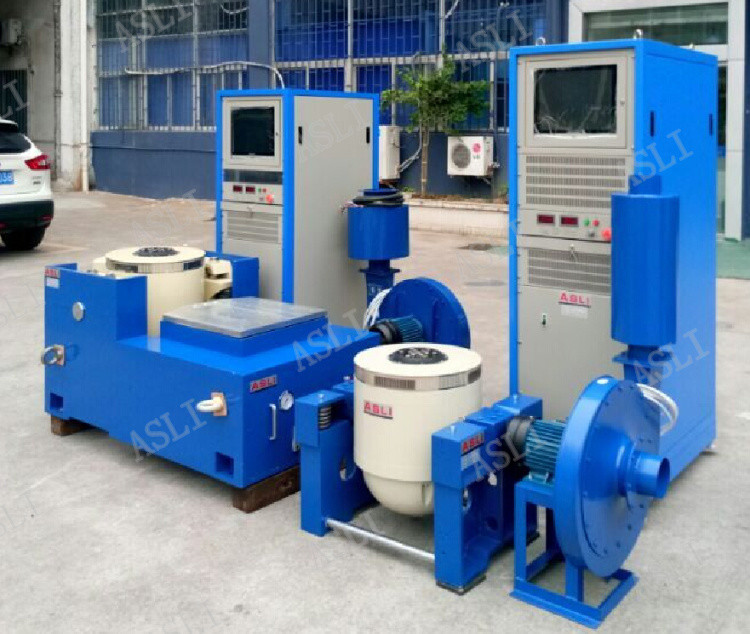

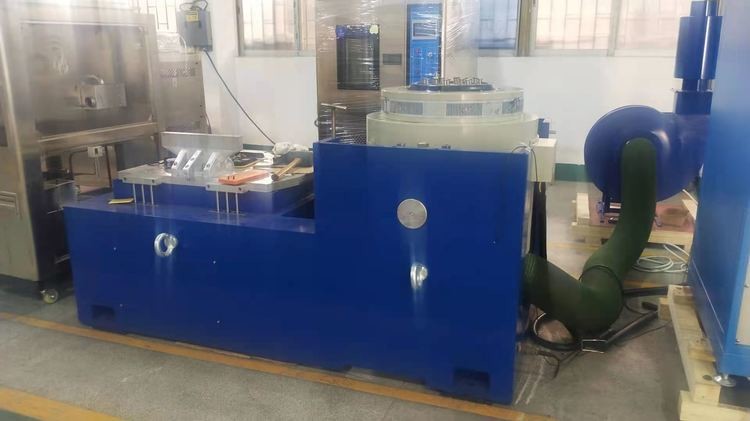

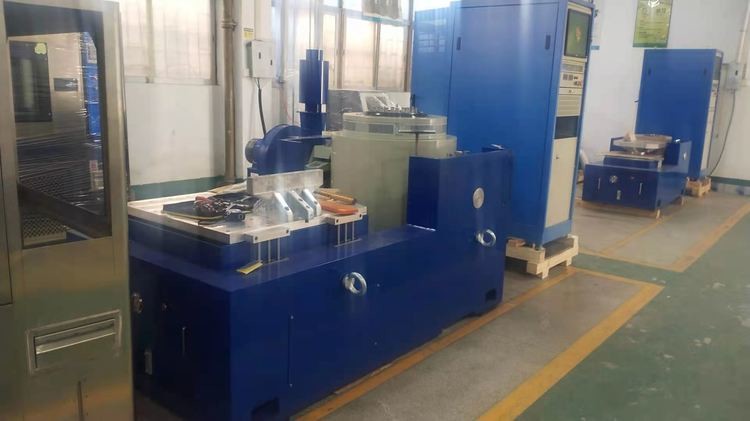

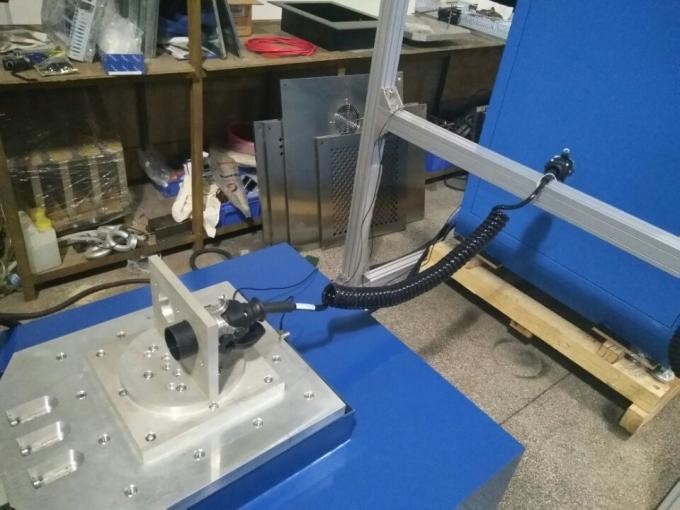

Εξοπλισμός Δοκιμών Ηλεκτροδυναμικού Δονητή με Ονομαστική Δύναμη 600kg Πληροί τη Δοκιμή Δόνησης IEC61373
Εφαρμοστέα Πρότυπα:
ISTA, GB, GJB, JIS, MIL-STD, DIN, ISO, ASTM, IEC, BS κ.λπ.
Βασικές Εφαρμογές:
Εφαρμογή
Ο Δονητής Υψηλής Συχνότητας υιοθέτησε τη 'δομή διπλού μαγνητικού κυκλώματος', 'αυτο-δημιουργημένους σκελετικούς κύκλους δράσης', 'Αερομεταφερόμενη Υποστήριξη' και 'ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση', 'απομόνωση με πείρο' προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε δοκιμή ημιτονοειδούς δόνησης τριών αξόνων X, Y, Z και δοκιμές τυχαίας δόνησης ευρείας ζώνης, για να ολοκληρωθεί από την κλασική (ημι-ημίτονο) παλμική και δοκιμή φάσματος απόκρισης κρούσης. Χρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, το διάστημα, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
(1) Ονομαστική Δύναμη: ημιτονοειδής δύναμη 6000N; τυχαία δύναμη 6000N; δύναμη κρούσης 12000N;
(2) Εύρος Συχνότητας: 5Hz έως 3500Hz, Σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημιτονοειδής, τυχαία, κρούση
(3) Λειτουργία Σάρωσης Συχνότητας: γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
(4) Χρόνοι Σάρωσης Συχνότητας: 1 έως 32767
(5) Χρόνος Σάρωσης Συχνότητας: σταθερή συχνότητα/μονή 1-3600 λεπτά, μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας.
(6) Μέγιστη Επιτάχυνση 1000m/s2 (χωρίς φορτίο)
(7) Μέγιστο Φορτίο 180Kg
(8) Μέγιστη Μετατόπιση: 25mm p-p (χωρίς φορτίο), διπλή κορυφή
(9) Μετατόπιση Κρούσης: 25 mm
(10) Βάρος Κινητού Πηνίου: 6,5kg
(11) Κατευθύνσεις Δόνησης: κάθετη
(12) Κύμα Δόνησης: ημιτονοειδές, τυχαίο, κρούση
(13) Διάμετρος του Κινητού Πηνίου: Φ230 mm
(14) Διαστάσεις Συστήματος Δόνησης(mm): W850xH750xD550mm
(15) Βάρος Συστήματος Δόνησης: 590kg

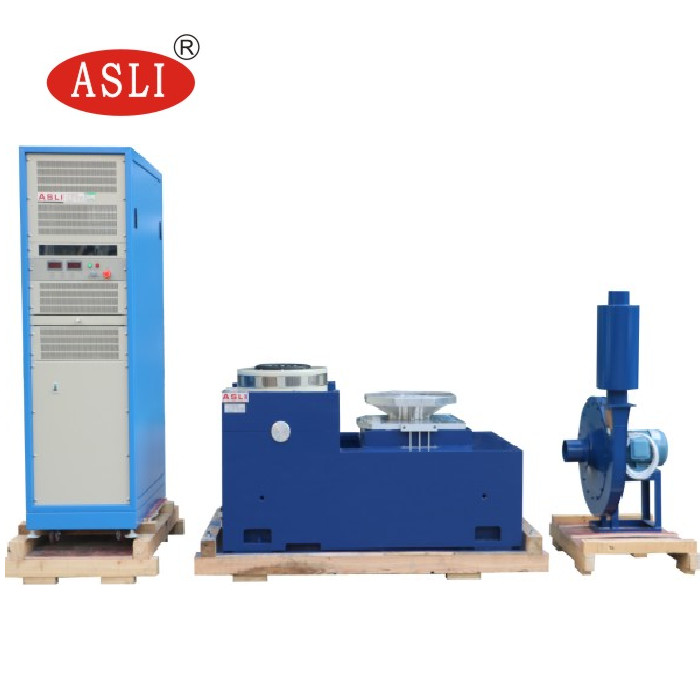

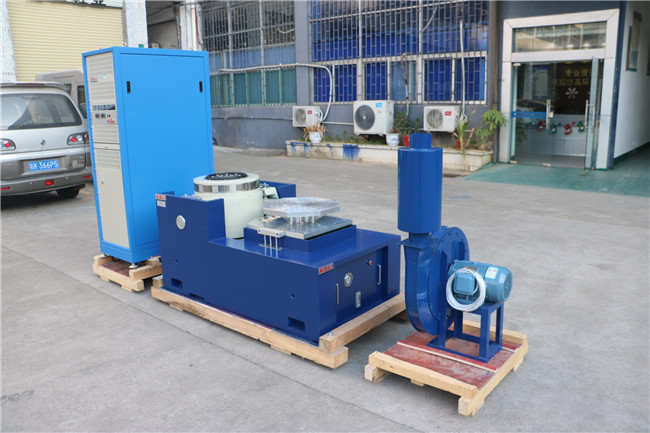

2-2 Λεπτομέρειες Εξαρτημάτων Δόνησης
(1) Γεννήτρια Δόνησης 1 σετ
(2) Ελεγκτής Δόνησης 1 σετ
(3) Θάλαμος Σύνδεσης Επικοινωνίας 1 σετ
(4) Ενισχυτής Ισχύος DA-6 1 σετ
(5) Ισχύς Διέγερσης 1 τεμ
(7) Λογισμικό Οδηγού 1 σετ
(8) Σύστημα Ψύξης 1 σετ
(9) Βιομηχανικός Υπολογιστής 1 σετ
Τεχνικές Παράμετροι:
| Όνομα | Πίνακας Δόνησης Συσκευασίας/Δοκιμαστής Πίνακα Δόνησης για Εξαρτήματα Αυτοκινήτων | ||||||||
| Μοντέλο | Ονομαστική Ημιτονοειδής Δύναμη (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s2) | Ονομαστική Ταχύτητα(m/s) | Ονομαστική μετατόπιση (p-p)mm | Μέγιστο Φορτίο (Kg) | κινητό πηνίο (Kg) | Διάσταση Κινητού πηνίου (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
