θάλαμος δοκιμής δονήσεων ES-6.pdf
Ηλεκτροδυναμικός πίνακας αναταραχής για δοκιμή δονήσεων κυψελών και μπαταριών SAE J2464
Διάταξη ισχύος συστήματος
Τα συστήματα δονήσεων έχουν ονομαστικές δυνάμεις εξόδου που εκφράζονται συνήθως ως εξής:
Δύναμη sinus: lbs (kN) pk
Τυχαία δύναμη: λίβρες (kN) rms
Δύναμη κρούσης: λίβρες (kN) pk
Ο καθορισμένος τυχαίος βαθμός ισχύος υποθέτει ένα ορισμένο σχήμα φάσματος (συνήθως επίπεδο) σε ένα δεδομένο εύρος συχνοτήτων (συνήθως 5 Hz ∼ 2.000 Hz) και ένα ορισμένο ελάχιστο φορτίο μάζας στον κουνιστή.Εάν αυτές οι συνθήκες διαφέρουν από τις απαιτήσεις δοκιμής σαςΟι εν λόγω τιμές ισχύος εξόδου παρέχουν ένα σημείο εκκίνησης για την παράμετρο δύναμης (F) σε F = M*A*1.3

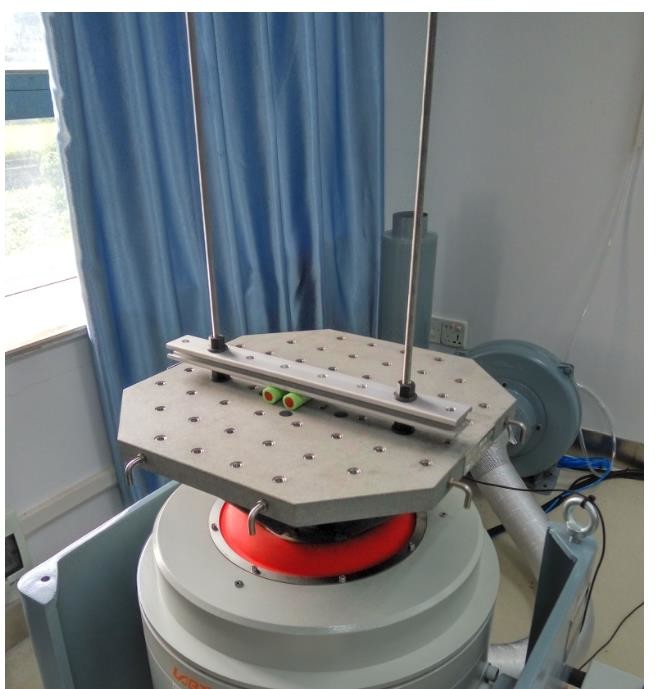

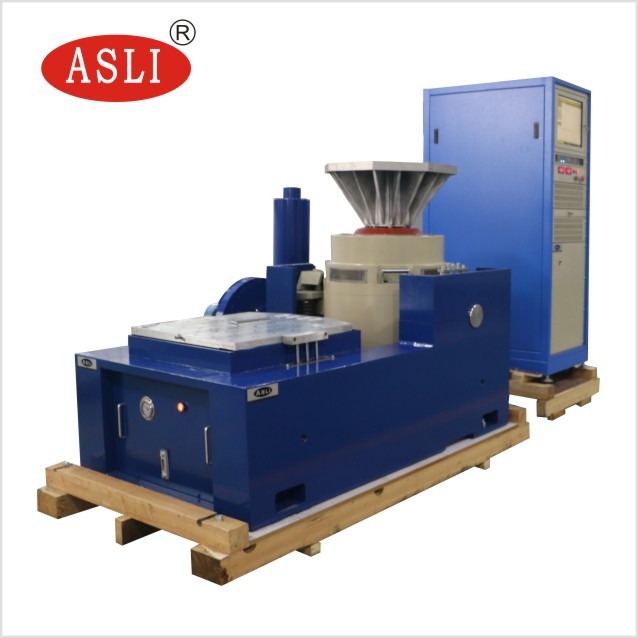

Σύνθεση του συστήματος δοκιμής

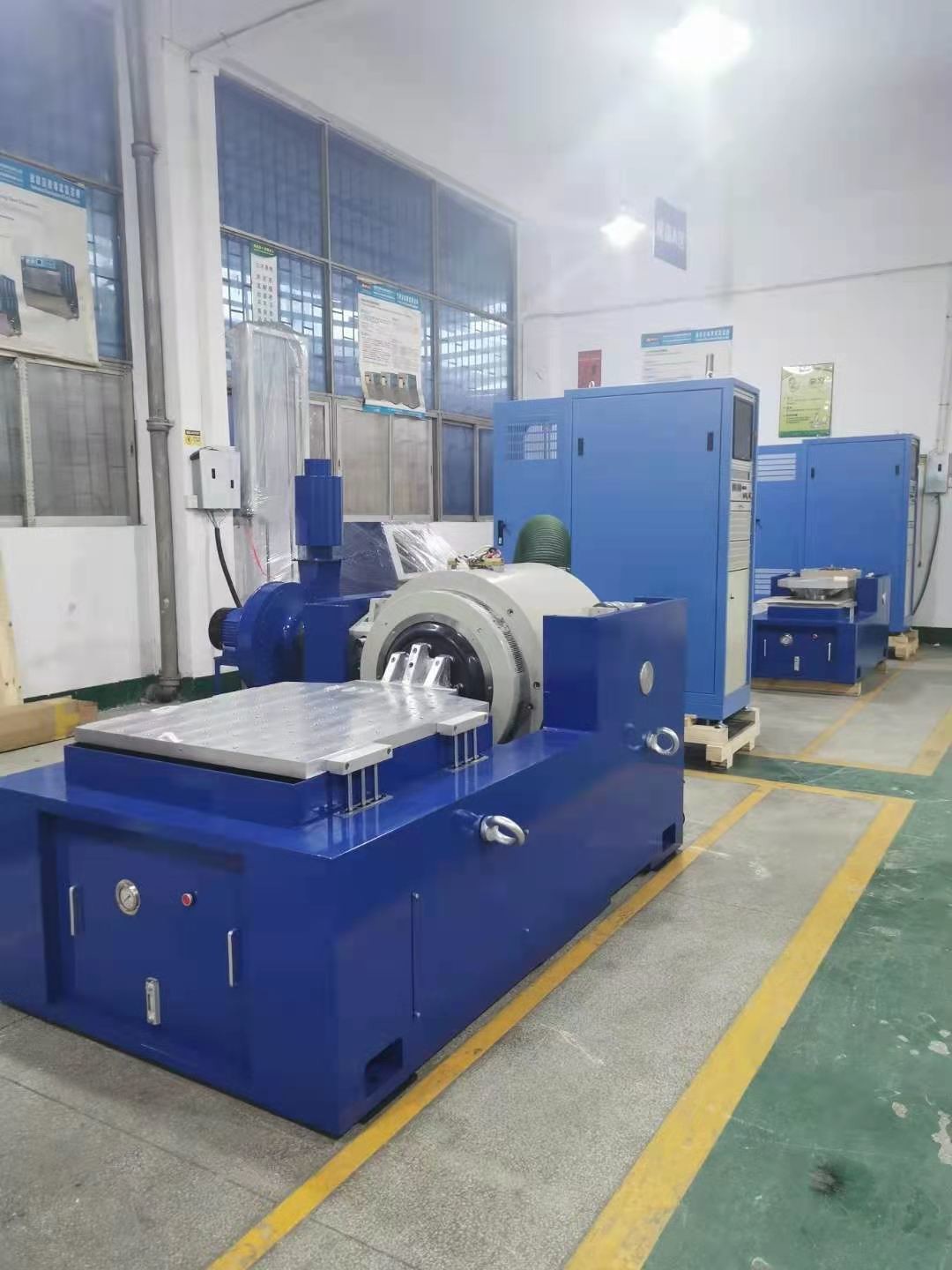

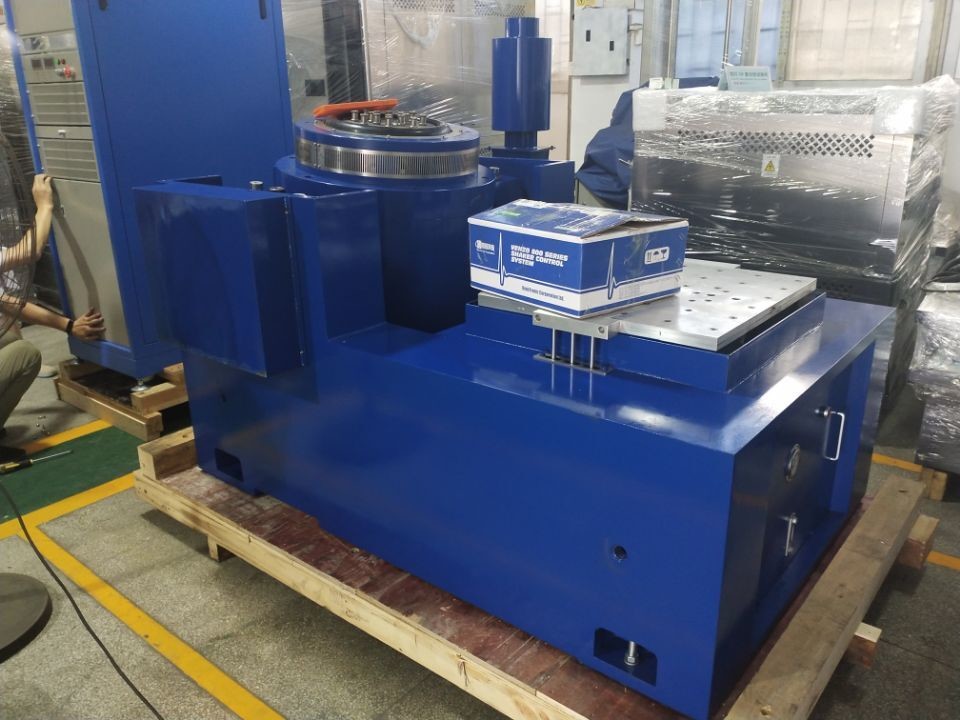

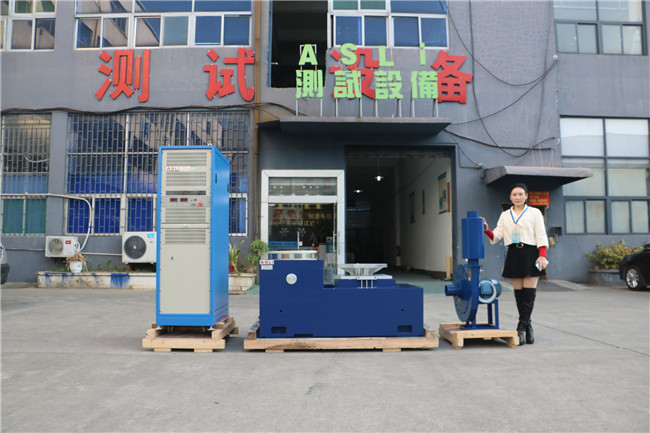

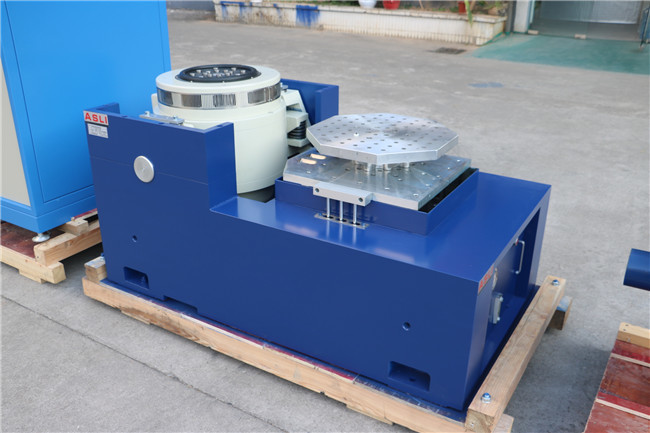

1Ένα κομμάτι οριζόντια γεννήτρια δονήσεων
2. Πηρύγματος κάθετης επέκτασης
3Ψυκτικό ανεμιστήρα με θόρυβο
4Ψηφιακός ενισχυτής ισχύος
5Πολυλειτουργικό όργανο μέτρησης ελέγχου δονήσεων.
Προδιαγραφές
| Ονομασία | Τεχνική συσκευή για τη δοκιμή ηλεκτρικών συσσωρευτών | ||||||||
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Διορισμένη ταχύτητα ((m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Εάν χρειάζεστε περισσότερες πληροφορίες σχετικά με τον πίνακα ηλεκτροδυναμικού αναβοσβέστη για δοκιμή δονήσεων κυψελών και μπαταριών SAE J2464, παρακαλούμε μην διστάσετε να στείλετε τις έρευνές σας.
