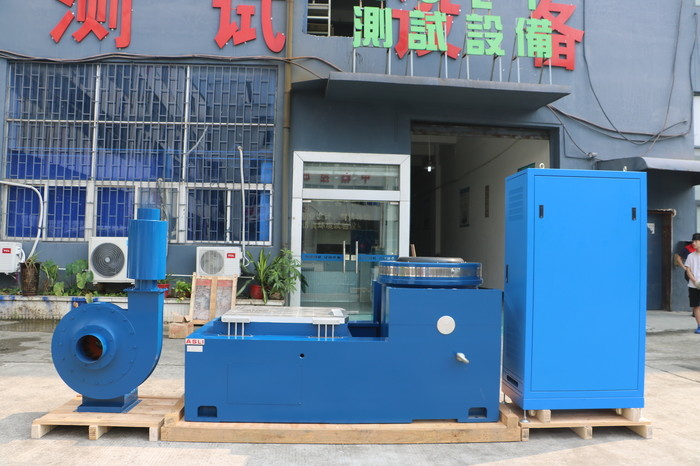

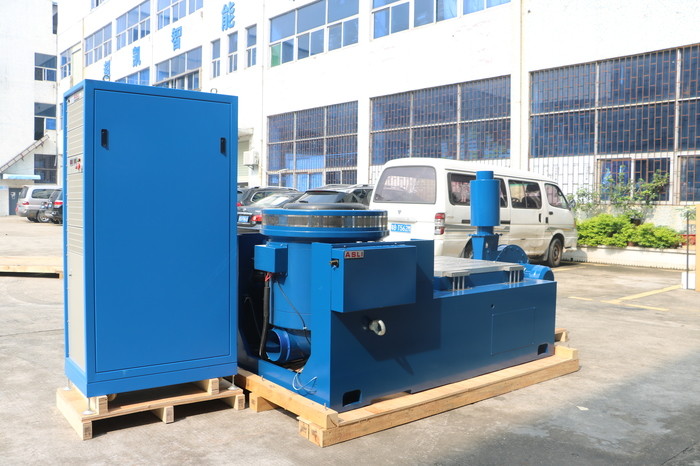

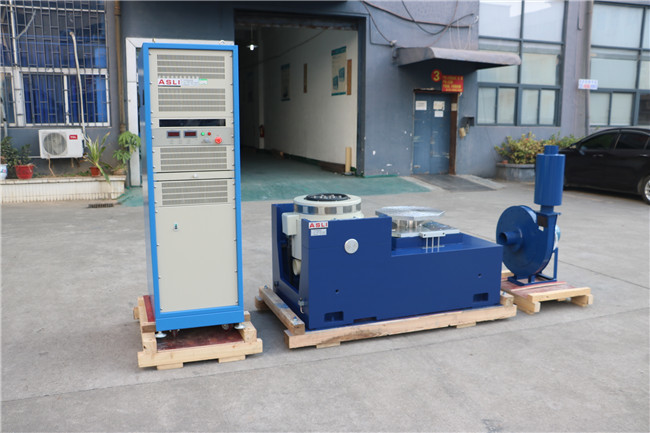

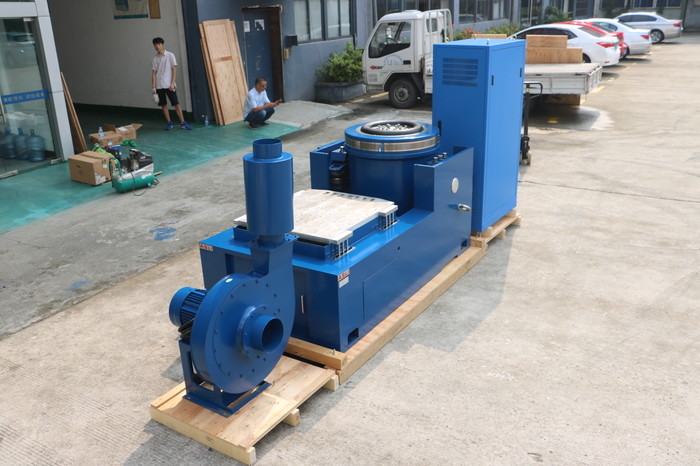

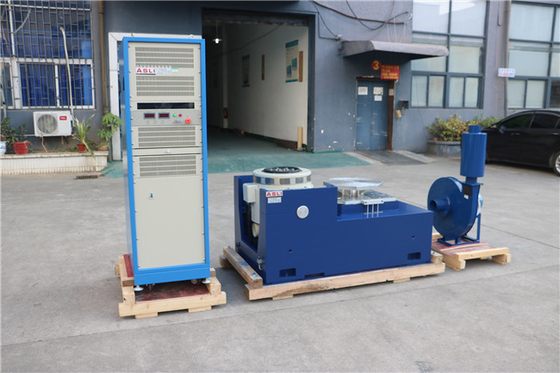

Πεδίο δοκιμών 2A δόνησης προσομοίωσης μεταφορών υψηλής συχνότητας ISTA
Product Details
| Δύναμη δονήσεων: | 6000N | Εφαρμογή: | Πακέτο |
|---|---|---|---|
| Κατεύθυνση δονήσεων: | 3 Άξονας | Πρότυπο Δοκιμής: | ista 2a |
| Συχνότητα: | 3~3500HZ | Επιτάχυνση: | 100g |
| Επισημαίνω |
Πεδίο δοκιμών δόνησης προσομοίωσης μεταφορών,2A πεδίο δοκιμών δόνησης,Ελεγκτής δόνησης ISTA |
||
Product Description
Το Δοκιμαστικό Στρόφιγγας Δόνησης Προσομοίωσης Μεταφοράς Υψηλής Συχνότητας ISTA 2A είναι σχεδιασμένο για ολοκληρωμένες δοκιμές απόκρισης δόνησης. Μετά τη συναρμολόγηση, το πρώτο βήμα είναι η διεξαγωγή έρευνας απόκρισης δόνησης για την επαλήθευση της λειτουργίας του αντικειμένου δοκιμής και την εξέταση της επίδρασης των συντονισμών σε ολόκληρο το εύρος συχνοτήτων. Για όλους τους τύπους δοκιμών, οι συντονισμοί προσδιορίζονται μέσω σάρωσης ημιτόνου.
Το σύστημα υποστηρίζει τις ακόλουθες λειτουργίες δοκιμής:
- Σταθερή συχνότητα ημιτονοειδούς δόνησης
- Σαρωμένη δόνηση
- Τυχαία δόνηση
- Κλασικός κραδασμός
Λήψη του τεχνικού εγγράφου για αποθήκευση και αναφορά:
Λήψη Εξοπλισμού Δοκιμής Δόνησης ES-6 (PDF)- Μέθοδος ρύθμισης:Κινέζικο και αγγλικό μενού με λειτουργία υπολογιστή, χρησιμοποιώντας εξειδικευμένα συστήματα παρακολούθησης και ελέγχου. Τα δεδομένα ολόκληρης της διαδικασίας μπορούν να επεξεργαστούν και να εξαχθούν.
- Λειτουργίες εμφάνισης:Δυναμική εμφάνιση καμπυλών δοκιμής, δεδομένων πολλαπλών καναλιών και μετρήσεων δεδομένων.
- Καταγραφέας καμπυλών:Σε πραγματικό χρόνο καταγραφή δεδομένων δοκιμής με αυτόματη λήψη δεδομένων. Τα αποτελέσματα των δοκιμών μπορούν να αποθηκευτούν και να εκτυπωθούν.
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Δύναμη Τυχαίας Δόνησης (N) | Εύρος Συχνοτήτων (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Εύκολη εγκατάσταση — μπορεί να ολοκληρωθεί από τον χρήστη.
- Διεπαφή χρήστη: Οθόνη αφής LCD για τοπική λειτουργία και PC-Windows (μέσω Ethernet) για απομακρυσμένη λειτουργία.
- Τοπική λειτουργία: γρήγορη εκκίνηση προκαθορισμένης δοκιμής. μπορούν να αποθηκευτούν δεκάδες προδιαγραφές δοκιμών.
- Απομακρυσμένη λειτουργία: πλήρης λειτουργία συστήματος, συμπεριλαμβανομένου του ορισμού δοκιμής, αποθήκευσης προδιαγραφών δοκιμών στο MOSTAR, ελέγχου δοκιμής, αναθεώρησης δεδομένων δοκιμής και τεκμηρίωσης.

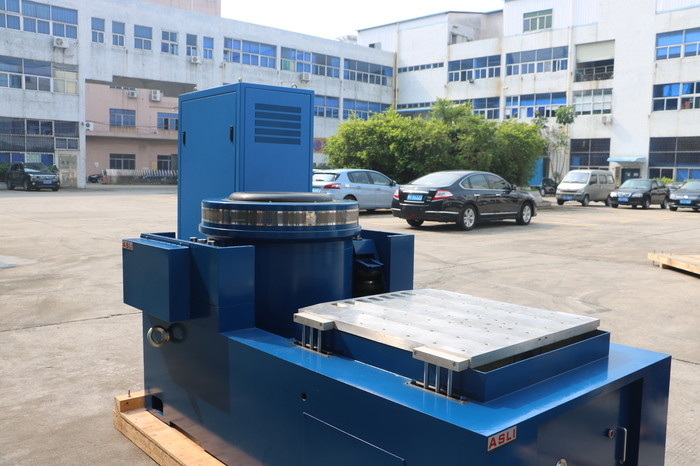

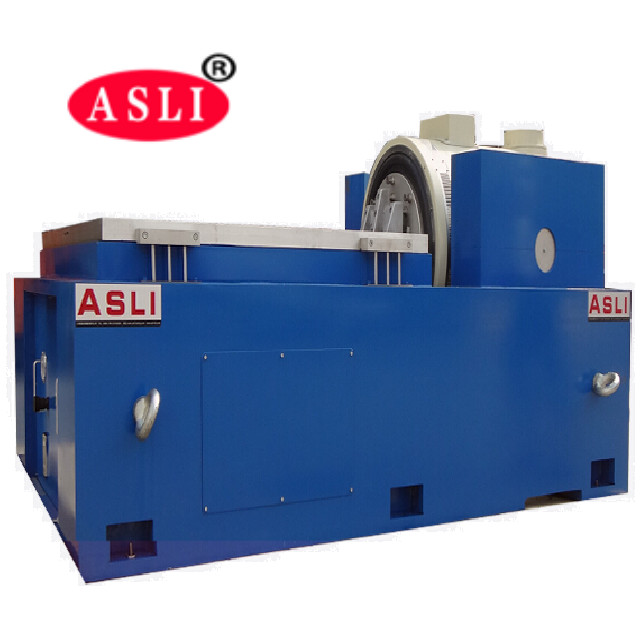

Ο Πίνακας Δόνησης Κατασκευάζεται με δομή διπλού μαγνητικού κυκλώματος, αυτόματους κύκλους δράσης σκελετού, αερομεταφερόμενη στήριξη, ρουλεμάν και γραμμική καθοδήγηση, και απομόνωση άξονα. Αυτές οι προηγμένες σύγχρονες και εξειδικευμένες τεχνολογίες επιτρέπουν την ολοκλήρωση δοκιμών ημιτονοειδούς δόνησης σε τρεις άξονες X, Y και Z και δοκιμών τυχαίας δόνησης ευρέος φάσματος, καθώς και κλασικών δοκιμών παλμών (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) και δοκιμών φάσματος απόκρισης κραδασμών.
- Ο προσεκτικά σχεδιασμένος σκελετός κινητού πηνίου προσφέρει υψηλότερη πρώτη αξονική συχνότητα συντονισμού.
- Ελαφρύς οπλισμός με υψηλή ακαμψία, φτάνοντας σε συχνότητα 4500 Hz.
- Έλεγχος γραμμής σύνδεσης υπολογιστή για άμεση αποθήκευση υλικού.
- Διάγραμμα ελέγχου οθόνης.
- Σχεδιασμός χαμηλής αντίστασης και υψηλής απόδοσης — υψηλή απόδοση με χαμηλό κόστος.
- Υψηλή αξιοπιστία με χαμηλό ποσοστό βλαβών.
Εάν έχετε οποιεσδήποτε ερωτήσεις ή απαιτήσεις σχετικά με το Δοκιμαστικό Στρόφιγγας Δόνησης Προσομοίωσης Μεταφοράς Υψηλής Συχνότητας ISTA 2A, μη διστάσετε να στείλετε την ερώτησή σας.
