vibration test chamber ES-6.pdf

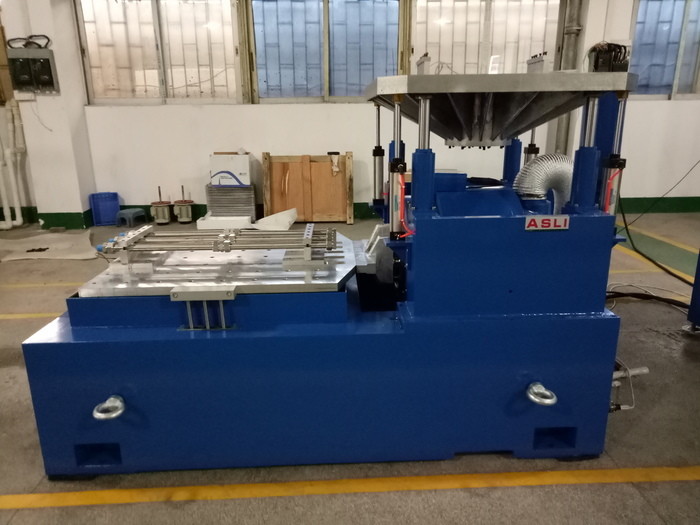

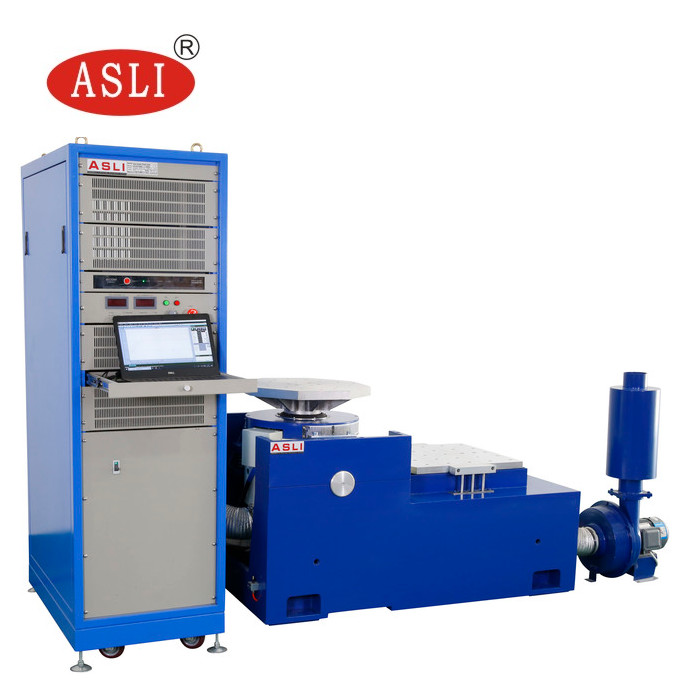

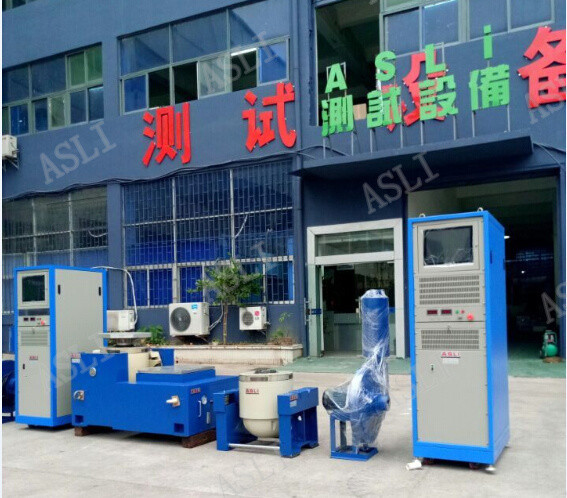

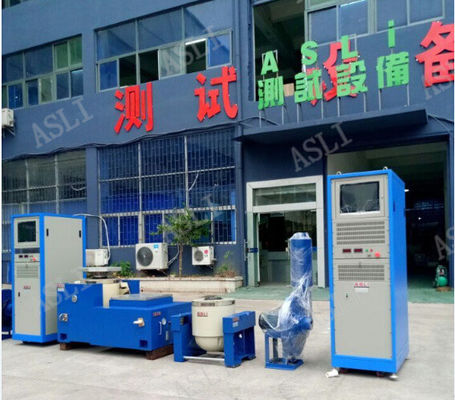

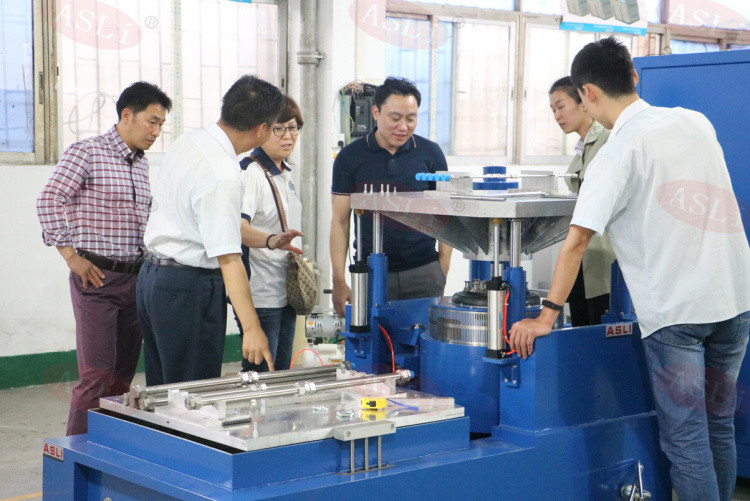

Μηχανή δοκιμής δόνησης ημιτόνου και τυχαίας δόνησης με ελεγκτή δόνησης και ενισχυτή ισχύος
Πρότυπα: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS κ.λπ.
Εφαρμογή
Το High Frequency Vibration Shaker υιοθέτησε τη 'δομή διπλού μαγνητικού κυκλώματος', 'αυτοδημιούργητους κύκλους δράσης σκελετού', 'Airborne Support' και 'ρουλεμάν και γραμμική καθοδήγηση', 'απομόνωση στήριξης' προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε δοκιμή ημιτονοειδούς δόνησης τριών αξόνων X, Y, Z και δοκιμές τυχαίας δόνησης ευρείας ζώνης, που θα ολοκληρωθούν από την κλασική (ημι-ημίτονο) παλμική και δοκιμή φάσματος απόκρισης κρούσης.
Βιομηχανίες εφαρμογής:Αυτοκίνητα, Ηλεκτρονικά, Αεροδιαστημική, Σκάφη, Τηλεπικοινωνίες, Φωτοηλεκτρονική, Όργανα κ.λπ.
(1) Ονομαστική δύναμη: δύναμη ημιτόνου 6000N; τυχαία δύναμη 6000N; δύναμη κρούσης 12000N;
(2) Εύρος συχνοτήτων: 5Hz έως 3500Hz, Σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημίτονο, τυχαία, κρούση
(3) Λειτουργία σάρωσης συχνότητας: γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
(4) Χρόνοι σάρωσης συχνότητας: 1 έως 32767
(5) Χρόνος σάρωσης συχνότητας: σταθερή συχνότητα/μονό 1-3600 λεπτά, μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας.
(6) Μέγιστη επιτάχυνση 1000m/s2 (χωρίς φορτίο)
(7) Μέγιστο φορτίο 180Kg
(8) Μέγιστη μετατόπιση: 25mm p-p (χωρίς φορτίο), διπλή κορυφή
(9) Μετατόπιση κρούσης: 25 mm
(10) Βάρος κινούμενου πηνίου: 6,5 kg
(11) Κατευθύνσεις δόνησης: κάθετη
(12) Κύμα δόνησης: ημίτονο, τυχαίο, κρούση
(13) Διάμετρος του κινούμενου πηνίου: Φ230 mm
(14) Διαστάσεις συστήματος δόνησης (mm): W850xH750xD550mm
(15) Βάρος συστήματος δόνησης: 590kg

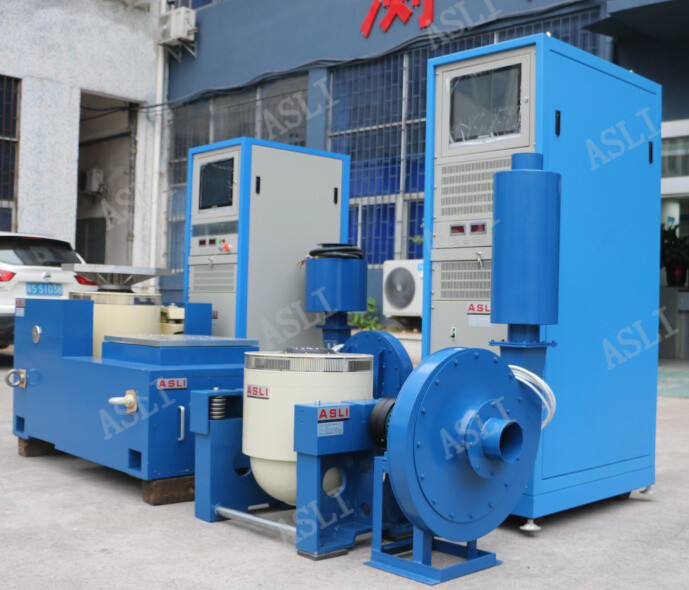

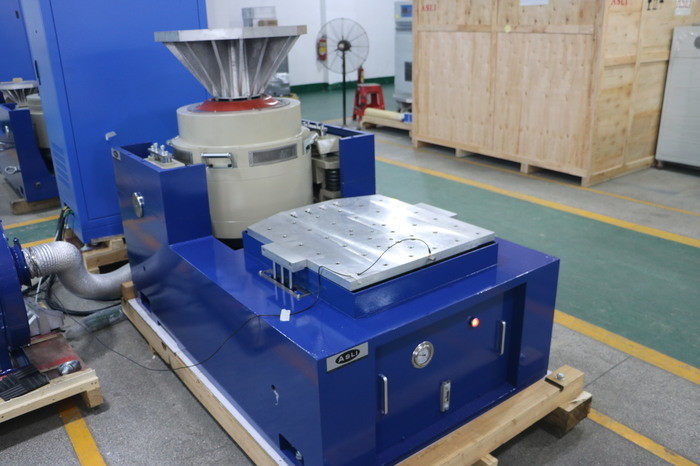

2-2 Λεπτομέρειες εξαρτημάτων δόνησης
(1) Γεννήτρια δόνησης 1 σετ
(2) Ελεγκτής δόνησης 1 σετ
(3) Θάλαμος σύνδεσης επικοινωνίας 1 σετ
(4) Ενισχυτής ισχύος DA-6 1 σετ
(5) Δύναμη διέγερσης 1 τεμ
(7) Λογισμικό προγράμματος οδήγησης 1 σετ
(8) Σύστημα ψύξης 1 σετ
(9) Βιομηχανικός υπολογιστής 1 σετ
Τεχνικές παράμετροι:
| Όνομα | Πίνακας δόνησης συσκευασίας/Δοκιμαστής πίνακα δόνησης για ανταλλακτικά αυτοκινήτων | ||||||||
| Μοντέλο | Ονομαστική δύναμη ημιτόνου (N) | Ονομαστική τυχαία δύναμη (N) | Εύρος συχνοτήτων (Hz) | Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p)mm | Μέγιστο φόρτωσης (Kg) | κινούμενο πηνίο (Kg) | Διάσταση κινούμενου πηνίου (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
