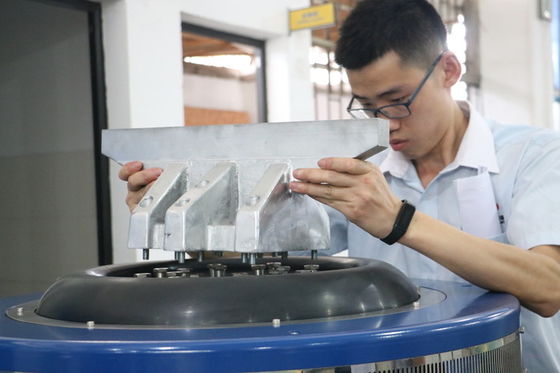

Ηλεκτροδυναμικός Δονητής PCB
Product Details
| ημιτονοειδής δύναμη: | 20000n | Ταχύτητα: | 1.8m/s |
|---|---|---|---|
| Εκτόπισμα: | 51 χιλιοστά | Συχνότητα: | 3 ~ 2000Hz |
| Φόρτωση: | 300 κιλά | Επιτάχυνση: | 100G |
| οπλισμός: | 320mm | Εφαρμογή: | PCB ηλεκτρονικής |
| Εύρος Θερμοκρασίας: | -70~150℃ | Εύρος Υγρασίας: | 20~98%R.H. |
| Επισημαίνω |
Ηλεκτροδυναμικός δονητής δόνησης PCB,2000HZ ηλεκτροδυναμικός δονητής δόνησης,εξοπλισμός επιτραπέζιας δοκιμής δόνησης 51mm |
||
Product Description
εξοπλισμός δοκιμής δονήσεων ES-20.pdf

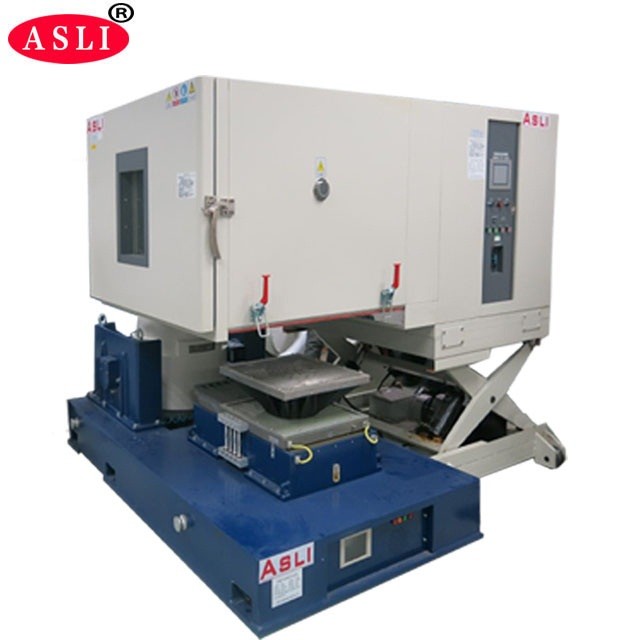

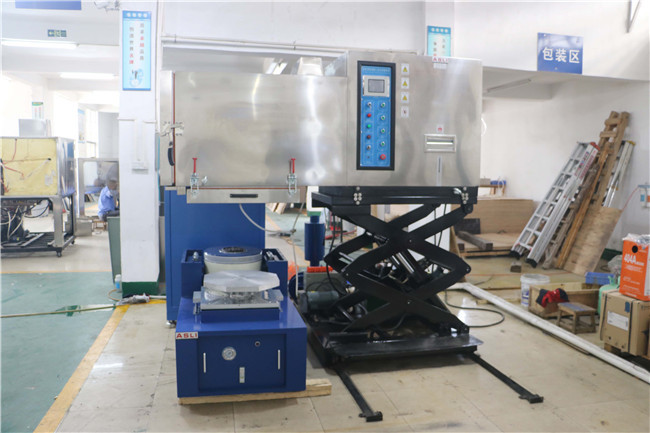

Συστήματα συνδυασμένων ηλεκτροδυναμικών συσσωρευτών δονήσεων για ηλεκτρονικά PCB
High frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for PCB are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentΤο μηχάνημα είναι απλό στη χρήση και μπορεί να εκτελέσει ένα ευρύ φάσμα δοκιμών δονήσεων σύμφωνα με τις κυβερνητικές, βιομηχανικές και εταιρικές προδιαγραφές.
1Συνδυασμένη δομή δοκιμαστικού θαλάμου και συστήματος ψύξης με συμπαγές και κομψό σχεδιασμό.
2Για να είναι βολικό για λειτουργία, η πρωτότυπη μονάδα ψυκτικού συμπιεστή και τα κύρια αξεσουάρ του εισάγονται από το εξωτερικό.
3. Εισαγόμενος ελεγκτής οθόνης αφής LCD σε χρώμα ικανός να ελέγχει τα προγράμματα θερμοκρασίας και υγρασίας αυτοκινήτου.
4Για να ανταποκριθεί στις μοναδικές απαιτήσεις του πελάτη, οι χρήστες μπορούν να επιλέξουν από διαφορετικά μοντέλα δοκιμαστικού πάγκου δονήσεων για να διασφαλίσουν ότι εκτός από το καλό ψύξη
5. Η θερμότητα και το σύστημα σφραγίσματος αέρα, αυτό το τραπέζι δονήσεων θα διαθέτει επίσης αξιοσημείωτη επίδραση των μηχανικών δονήσεων
εξοπλισμός δοκιμών αξιοπιστίας, δονήσεις από κρούσεις
Τεχνικές παραμέτρους:
| Σχήμα | ΤΗΒ-408 ((Α~F) |
| Εσωτερική διάσταση | W600 × H850 × D800 ((mm) |
| Εξωτερική διάσταση | W850 × H1950 × D2100 ((mm) |
| Περιοχή θερμοκρασίας | Χαμηλή θερμοκρασία: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Υψηλή θερμοκρασία:100oC(150oC) |
| Περιοχή υγρασίας | 20%~98%R.H. ((10%-98%R.H. / 5%-98%R.H. είναι μια ειδική προαιρετική κατάσταση, χρειάζονται αφυγραντήρα) |
|
Αναλυτική ακρίβεια Διανομή θερμοκρασία και υγρασία |
00,1% RH/±2,0oC; ±3,0% RH |
|
Ακριβότητα ελέγχου της θερμοκρασίας και υγρασία |
±0,5oC, ±2,5% R.H. |
|
Θερμοκρασία Αύξηση/Πάθοδος Ταχύτητα |
Ανάπτυξη θερμοκρασίας περίπου 0,1 έως 3,0 oC/min / πτώση θερμοκρασίας περίπου 0,1 έως 1,5 oC/min. (Η ταχύτητα πτώσης Min.1.5oC/min είναι ειδική προαιρετική κατάσταση) |
|
Εσωτερικές και Εξωτερικό υλικό |
Το υλικό του εσωτερικού κιβωτίου είναι από ανοξείδωτο χάλυβα SUS 304#, του εξωτερικού κιβωτίου από ανοξείδωτο χάλυβα ή Βλέπε ψυχρά κυλούμενα χάλυβα με επικάλυψη χρώματος. |
| Υλικό μόνωσης | Ανθεκτικά σε υψηλές θερμοκρασίες, υψηλής πυκνότητας, χλωριούχο μορφοποιητικό, απομονωτικά υλικά αφρού αιθυλοαστού |
| Σύστημα ψύξης | Ψύξη με αέρα ή ψύξη με νερό/συμπιεστής με ένα τμήμα (-40oC, συμπυκνωτής διπλού τμήματος -70oC) |
| Προστατευτικές συσκευές |
Ελεύθερος διακόπτης ασφάλειας, διακόπτης προστασίας από υπερφόρτωση για συμπιεστή, ψυκτικό υψηλής και χαμηλής τάσης διακόπτης προστασίας, διακόπτης προστασίας από υπερβολική υγρασία και υπερθερμοκρασία, ασφάλειες, σύστημα προειδοποίησης βλάβης, Προστασία προειδοποίησης σύντομης αποθήκευσης νερού |
| Προαιρετικά αξεσουάρ | Εσωτερική πόρτα με τρύπα λειτουργίας (προαιρετικό), καταγραφέας (προαιρετικό), καθαριστής νερού, αφυγραντήρας |
|
Δονήσεις Εξοπλισμός δοκιμής |
Επιλέξτε κατάλληλο δοκιμαστικό πάγκο δονήσεων σύμφωνα με τις συνθήκες δοκιμής του πελάτη, τις τεχνικές παραμέτρους Πάρτε την ηλεκτροδυναμική. |
| Δύναμη | AC380V 3 φράση 5 γραμμές, 50/60HZ |
| Ονομασία | Πίνακας δονήσεων συσκευασίας/Δοκιμαστής δονήσεων για ανταλλακτικά αυτοκινήτων | ||||||||
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Διορισμένη ταχύτητα ((m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3- Ροκ-Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
7. Στατική δυσκαμψία, δυναμική δυσκαμψία του μικρού μπαλόνιου ρουλευτή, αυξάνοντας την ικανότητα ρουλευτή του τραπεζιού δονήσεων, βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
Εάν χρειάζεστε περισσότερες πληροφορίες σχετικά με το σύστημα συγκέντρωσης ηλεκτροδυναμικών δονήσεων θερμοκρασίας υγρασίας για ηλεκτρονικά PCB, παρακαλούμε μη διστάσετε να επικοινωνήσετε μαζί μου.
