εξοπλισμός δοκιμής δονήσεων ES-10.pdf
Πιο συγκεκριμένα, η μέθοδος αυτή χρησιμοποιείται για την ανάλυση των διακυμάνσεων της θερμοκρασίας και της θερμοκρασίας.
Αρχή λειτουργίας του συσσωρευτή δονήσεων
Η αρχή λειτουργίας του διεγερτήρα ηλεκτρομαγνητικών δονήσεων είναι παρόμοια με αυτή ενός ηχεία όπου η ηλεκτρικήΟ αγωγός κινείται από την ενέργεια της ηλεκτρομαγνητικής δύναμης στο μαγνητικό πεδίο.Το κίνητο μέρος παράγεται από την ισορροπία μεταξύ του ρεύματος κίνησης και της μαγνητικής ροής.Ελέγχοντας το ρεύμα κίνησης, μπορεί κανείς να ελέγξει τη γεννήτρια δονήσεων.
Το μέγιστο επίπεδο επιτάχυνσης του διεγερτή ηλεκτρομαγνητικών δονήσεων καθορίζεται από το μέγιστοΣε χαμηλή συχνότητα, η μετατόπιση του κινούμενου μέρους περιορίζεται έτσι ώστε ηΗ συχνότητα συντονισμού του κινούμενου στοιχείου ρυθμίζεται υψηλότερα.από το ανώτερο όριο του εύρους συχνοτήτων.
Η απόδοση της γεννήτριας δονήσεων μπορεί να αντικατοπτρίζεται από το διάγραμμα που εμφανίζει το μέγιστοΜε τη χρήση ενός σχεδίου log-log, ο περιορισμός της μετατόπισηςμπορεί να εκφραστεί με ευθεία γραμμή με κλίση 6 dB/οκτάβα.
Τεχνικές παραμέτρους:
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |

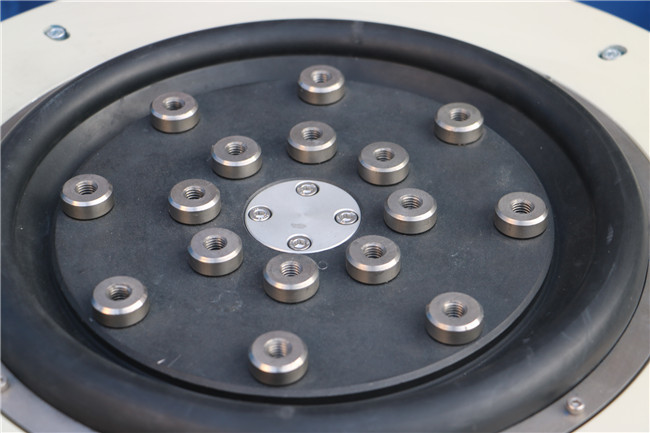

Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Χαρακτηριστικά:
1- Ακατάβλητο σύστημα ανάρτησης και γραμμική καθοδήγηση κίνησης, ισχυρή ικανότητα μεταφοράς, καλές λειτουργίες καθοδήγησης, υψηλή σταθερότητα
2Αεροπόσο κέντρου φορτίου με υψηλή στατική και χαμηλή δυναμική δυσκαμψία, ισχυρή ικανότητα μεταφοράς, τέλεια απόδοση σε διακυμάνσεις πλάτους.
3Υψηλής απόδοσης διακόπτης ισχύος κατηγορίας D, κορυφαίο ρεύμα 3-sigma, χαμηλή κατανάλωση ενέργειας και ελάχιστη αρμονική στρέβλωση.
4Γρήγορη αυτοδιάγνωση με ασφάλεια, υψηλή αξιοπιστία.
5. συσκευή απομόνωσης των αερόσακων για πλατφόρμα δονήσεων χωρίς την ανάγκη για πρόσθετο θεμέλιο, τέλεια αναπαραγωγή του δονητικού κύματος και μείωση της μεταφοράς δονήσεων.
6Οριζόντιες και κατακόρυφες πλατφόρμες επέκτασης για διαφορετικές εφαρμογές.
7Απλή λειτουργία του ελεγκτή.
τεχνικές παραμέτρους οριζόντιου επεκτατήρα:
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
Πέντε χιλιάδες 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
