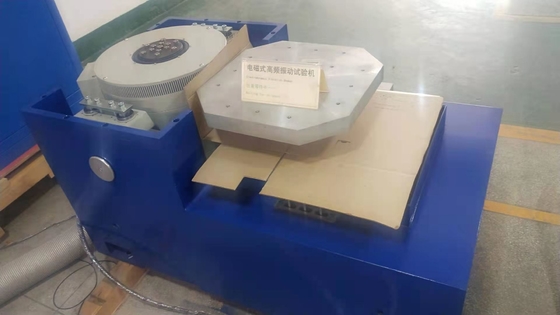

Μεταφορική προσομοίωση υψηλής συχνότητας Ηλεκτροδυναμικός δοκιμαστής τύπου δονήσεων για κουτί από χαρτόνι
Το σύστημα δοκιμής δονήσεων χρησιμοποιείται κυρίως για δοκιμές περιβάλλοντος δονήσεων και συγκρούσεων προϊόντων, δοκιμές διαλογής περιβαλλοντικών πιέσεων, δοκιμές αξιοπιστίας.
Δοκιμαστής ηλεκτρομαγνητικών δονήσεων πλήρως σύμφωνα με την τυποποιημένη δοκιμή σχεδιασμού που σχετίζεται με τη μπαταρία, προσομοίωση, υπό την ορισμένη κατάσταση της δοκιμής δονήσεων της μπαταρίας,η μπαταρία ή η συσκευή μπαταριών είναι στερεωμένη στο τραπέζι δονήσεων, σύμφωνα με την καθορισμένη συχνότητα, την επιτάχυνση και τη λειτουργία μετατόπισης κατά μήκος του δείγματος της μπαταρίας, οι δονήσεις τριών αμοιβαία κάθετων κατευθύνσεων που μετρούνται στην μπαταρία δεν πρέπει να διαρρέουν,Μην χάνεις την καρδιά σου., δεν έχει σπάσει, δεν υπάρχει φωτιά και έκρηξη.
Οι δοκιμές δονήσεων έχουν εξαιρετικά ευρύ πεδίο εφαρμογής, από κυκλώματα, μπαταρίες, αεροπλάνα, πλοία, πυραύλους, πυραύλους, αυτοκίνητα και οικιακές συσκευές και άλλα βιομηχανικά προϊόντα.
Τεχνικές παραμέτρους:
Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Πρότυπο δοκιμής:
GB/T 31486-2015
UL 1642:2012 < Πρότυπο για μπαταρίες λιθίου>
UL 2054: 2012 < Μπαταρίες οικιακής χρήσης και εμπορικής χρήσης>
UN38.3 ((2012)
IEC 62133-2:2017 < Απαιτήσεις ασφάλειας για φορητές σφραγισμένες δευτερεύουσες κυψέλες και για μπαταρίες που κατασκευάζονται από αυτές, για χρήση σε φορητές εφαρμογές - Μέρος 2: Συστήματα λιθίου>
IEC 62281: 2004
IEC 60086: 2007
