Εξοπλισμός δοκιμής μπαταρίας δόνησης Μηχάνημα δοκιμής δόνησης για IEC62133 UN38.3 Standard
Εφαρμογή:
Κατασκευάζουμε προϊόντα σειράς ES-20 Digital Electrodynamics Type VibrationTester, High Frequency Vibration Test Machine, υιοθετούμε τη «δομή διπλού μαγνητικού κυκλώματος», «κύκλους δράσης σκελετού» που δημιουργούνται μόνοι μας, «Αερομεταφερόμενη υποστήριξη» και «ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση», «μοντέρνα τεχνολογία απομόνωσης κορυφών και προηγμένη τεχνολογία τριών κορυφών», Δοκιμή ημιτονοειδής δόνησης και ευρυζωνικές τυχαίες δοκιμές δόνησης, που θα ολοκληρωθούν με την κλασική (ημιτονοειδές, τραπεζοειδή, πριονωτό κύμα) παλμού και φάσματος απόκρισης κραδασμών. Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Τεχνικές παράμετροι:
| Μοντέλο |
Βαθμολογημένο Sine Δύναμη (Ν) |
Βαθμολογήθηκε τυχαία Δύναμη (Ν) |
Συχνότητα Εύρος (Hz) |
Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα (m/s) |
Ονομαστική μετατόπιση (pp)mm |
Μέγ. Φόρτωση (Kg) | κινούμενο πηνίο (Kg) |
Διάσταση του Κινούμενο πηνίο (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 λ | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Χαρακτηριστικά:
1. Καλοσχεδιασμένος δυναμικός κυκλικός σκελετός, με συχνότητα αξονικού συντονισμού υψηλότερου σταδίου.
2. Δύο μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και ορθολογική.
3. Ρουλεμάν κυλίνδρων Rocker Rod ευθεία και προσανατολισμένη στην εισαγωγή σύνθετος προσανατολισμός ακαμψίας σώματος, έκκεντρη ικανότητα φόρτωσης.
4. Ίδρυμα απομόνωσης Trunnion αφιερωμένο στη χρήση ορμονών, την εγκατάσταση κινητής ευκολίας.
5. Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει ότι ο δυναμικός κύκλος της υψηλής αξιοπιστίας.
6. Νέος σχεδιασμός αγωγών και ενίσχυση του εφέ ψύξης.
7. Στατική ακαμψία, δυναμική ακαμψία του ρουλεμάν μικρού μπαλονιού, αύξηση της χωρητικότητας του πίνακα δόνησης, βελτιώνει την απόδοση χαμηλής συχνότητας.
Τεχνικές παράμετροι του πίνακα οριζόντιων κραδασμών:
| Μοντέλο | Μέγεθος πάγκου (mm) | Εύρος συχνότητας (Hz) | Βάρος κινούμενων μερών (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118,8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Τεχνικές παράμετροι του πίνακα κάθετων κραδασμών:
| Μοντέλο | Βάρος (kg) | Μέγ. Συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Σύντομη εισαγωγή για το εργοστάσιο ASLi:
Είμαστε ένας κατασκευαστής εξοπλισμού δοκιμών μακράς ιστορίας, τα τελευταία 28 χρόνια, αφιερώσαμε σε εξοπλισμό προσομοίωσης περιβαλλοντικών δοκιμών και μηχανική μηχανή δοκιμών κραδασμών και κραδασμών. Το ES-20 Digital Electrodynamics Type VibrationTester, το μηχάνημα δοκιμής κραδασμών υψηλής συχνότητας είναι τα βασικά προϊόντα μας και είχαμε λάβει την πιστοποίηση CE για αυτό το μηχάνημα.
Πακέτο:Πρώτα μεμβράνη PP, και στη συνέχεια αφρός 10 mm μεταξύ του μηχανήματος και της θήκης, και έξω είναι τυπική θήκη από κόντρα πλακέ εξαγωγής.

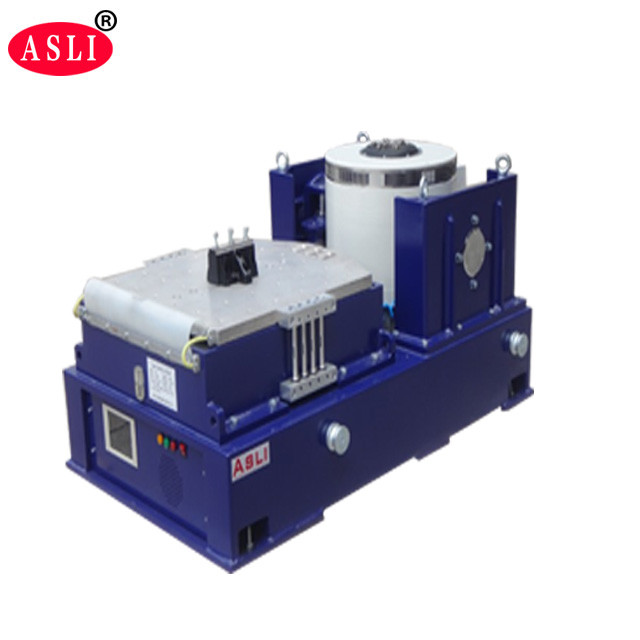

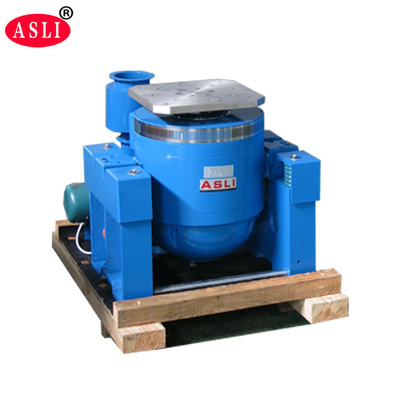

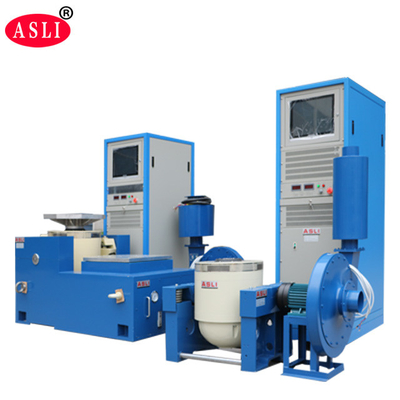

Φωτογραφίες για αναφορά:
Επίσκεψη πελατών ASLi Company:
