Εξοπλισμός δοκιμής επιτραπέζιων εργαστηρίων δονητών δόνησης CE 3000Hz
Λεπτομέρειες προϊόντος
| δύναμη δόνησης: | Προσαρμοσμένο | κατεύθυνση δόνησης: | 3 Άξονας |
|---|---|---|---|
| Λειτουργία δόνησης: | Sine Random | Εκτόπισμα: | 25~100mm |
| Διάμετρος κινούμενου πηνίου: | 150~870mm | Εφαρμογή: | Ανταλλακτικά αυτοκινήτων |
| Επισημαίνω |
3000Hz πίνακας δονητών δόνησης,Πίνακας δονητών δόνησης CE,Εξοπλισμός δοκιμής εργαστηρίων CE |
||
Περιγραφή προϊόντος
Το σύστημα ηλεκτρομαγνητικών δονήσεων της σειράς ES προσομοιώνει περιβάλλοντα δονήσεων υπό εργαστηριακές συνθήκες, δοκιμάζοντας την αντοχή της πρόσκρουσης και την αξιοπιστία διαφόρων εφαρμογών δοκιμών δονήσεων.Στο εργαστήριο, με τη βοήθεια ενός συστήματος δοκιμών δονήσεων, μπορεί να επιτευχθεί προσομοίωση μοντέλου και αναπαραγωγή των σινουσοειδών, τυχαίων, αντηχών αναζήτησης και κατοικίας, κλασικών συγκρούσεων και προσομοίωσης οδού.Είναι απαραίτητο για την εξασφάλιση της ποιότητας των προϊόντων και την έρευνα και ανάπτυξη νέων προϊόντων.
| Σχήμα |
Αξιολογημένη Σίνος Δύναμη (Ν) |
Αξιολογημένη Τυχαίο Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Αξιολογημένη Επιτάχυνση (m/s2) |
Αξιολογημένη Ταχύτητα (m/s) |
Αξιολογημένη Μετατόπιση (π-π) mm |
Μαξ. Μαξ. Εφοδιασμός (σε κιλά) |
Μετακόμιση Στρογγυλοειδή (Kg) |
Διάσταση της Μετακόμισης Στρογγυλοειδής (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

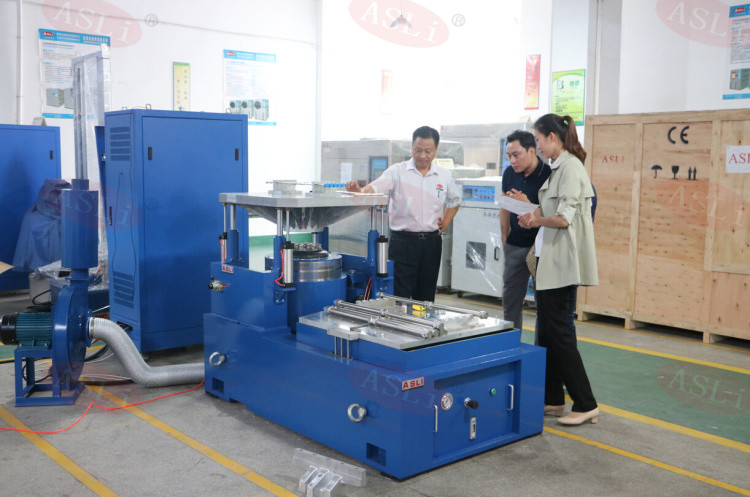

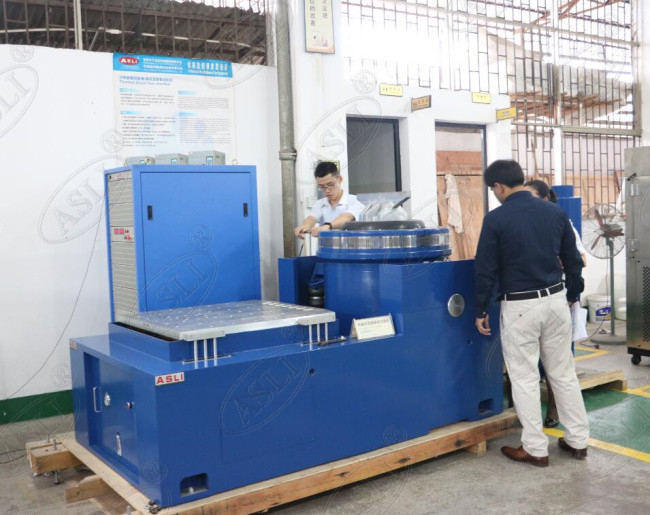

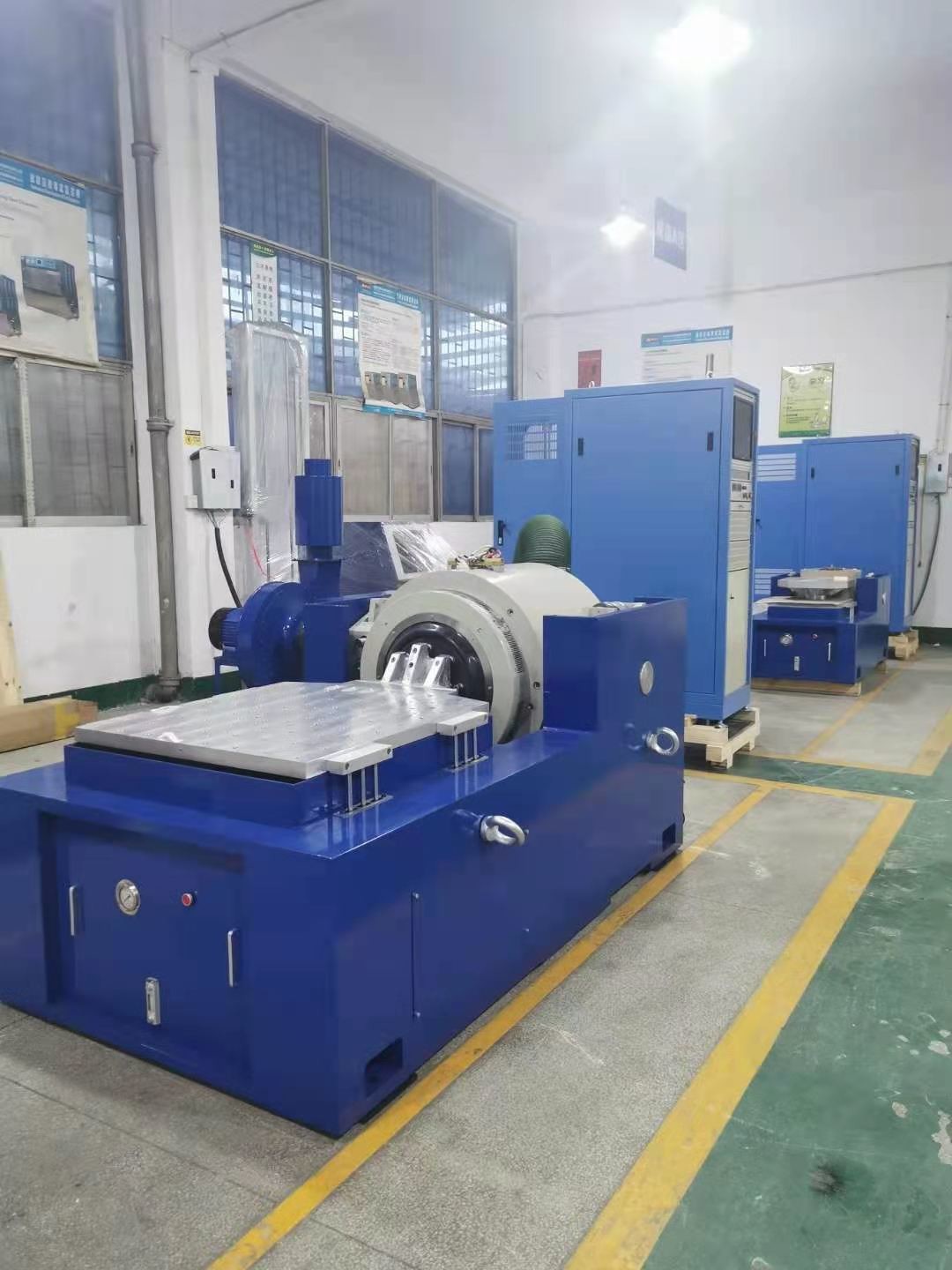

Το σύστημα δοκιμής ηλεκτρομαγνητικών δονήσεων της σειράς ES έχει σχεδιαστεί ειδικά για να καλύπτει τις ανάγκες μακροχρόνιας λειτουργίας.Η εγκατάσταση μιας βάσης ανθεκτικής σε δονήσεις επιτρέπει κάθετες και οριζόντιες δονήσειςΗ τυποποιημένη πλατφόρμα είναι εξοπλισμένη με μια υψηλής απόδοσης συσκευή απομόνωσης των αερόσακων, η οποία ελαχιστοποιεί τις δονήσεις που μεταδίδονται στο κτίριο και, ταυτόχρονα,αποφεύγοντας την ανάγκη για πρόσθετη βάση στις περισσότερες περιπτώσεις.

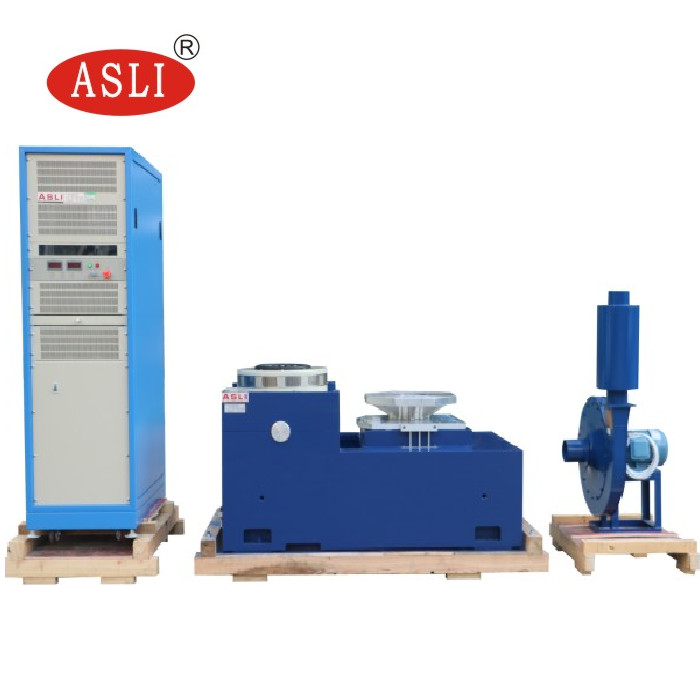

Ένα πλήρες σύνολο του συστήματος δοκιμής δονήσεων αποτελείται από ένα κουνιστήρα, ενισχυτή ισχύος και σύστημα ελέγχου μέτρησης δονήσεων.Είναι σύμφωνη με τα σχετικά εθνικά και διεθνή πρότυπα (όπως το MIL-STD)., DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS κλπ.) για την παροχή τεχνικής υποστήριξης για την καθιέρωση ελέγχου ποιότητας των προϊόντων.
Γενικά ερωτήματα:
Ε: Τι είναι ένας ηλεκτροδυναμικός συσσωρευτής δονήσεων;
RE: Ένας ηλεκτροδυναμικός δονητικός κουνητήρας είναι ένα σύστημα δοκιμών που χρησιμοποιείται για την προσομοίωση των συνθηκών δονήσεων που μπορεί να αντιμετωπίσουν τα προϊόντα κατά τη μεταφορά, τη λειτουργία ή τη συντήρηση.Χρησιμοποιείται ευρέως για την αξιοπιστία, ανθεκτικότητα και δοκιμές προσόντων.
Ε2: Ποια προϊόντα μπορούν να ελεγχθούν;
RE: Μπορεί να χρησιμοποιηθεί για ηλεκτρονικά εξαρτήματα, εξαρτήματα αυτοκινήτων, μπαταρίες, αεροδιαστημικά εξαρτήματα, ηλεκτρικά προϊόντα, συσκευασίες, εξοπλισμό επικοινωνιών,και άλλα προϊόντα που απαιτούν δοκιμή δονήσεων.
Ε3: Ποιες δοκιμές δονήσεων μπορεί να εκτελέσει ο δονητής;
RE: Ανάλογα με τη διαμόρφωση του συστήματος, μπορεί να εκτελέσει συνημικές δονήσεις, τυχαίες δονήσεις, δοκιμές σοκ, αναζήτηση συντονισμού, σάρωση συχνότητας και άλλες προγραμματιζόμενες δοκιμές δονήσεων.
Ε4: Ποια είναι η μέγιστη συχνότητα δοκιμής;
RE: Η μέγιστη συχνότητα εξαρτάται από το μοντέλο και τη διαμόρφωση.Παρακαλούμε δώστε το απαιτούμενο εύρος συχνοτήτων ώστε να μπορούμε να προτείνουμε ένα κατάλληλο μοντέλο..
Ε5: Πώς μπορώ να επιλέξω το σωστό μοντέλο κρέμασης;
RE: Οι κύριοι παράγοντες περιλαμβάνουν:
- Μέγιστο βάρος δείγματος
- Μέγεθος δείγματος
- Απαιτούμενη κατεύθυνση δονήσεων
- Περιοχή συχνοτήτων
- Μέγιστη επιτάχυνση
- Μετατόπιση
- Απαιτούμενο πρότυπο δοκιμής δονήσεων
Με βάση αυτές τις παραμέτρους, μπορούμε να προτείνουμε ένα κατάλληλο σύστημα κουνιστή.
Ε6: Μπορεί ο κουνιστής να εκτελεί κάθετες και οριζόντιες δονήσεις;
RE: Ναι. Ανάλογα με τη διαμόρφωση, το σύστημα μπορεί να παρέχεται με κάθετη δοκιμαστική ρύθμιση, οριζόντια δοκιμαστική ρύθμιση ή και τα δύο.
Ε7: Μπορεί να εκτελέσει τυχαίες δοκιμές δονήσεων;
ΕΠ: Ναι. Ένας κατάλληλος ελεγκτής δονήσεων μπορεί να ρυθμιστεί για τυχαίες δοκιμές δονήσεων, συμπεριλαμβανομένων προφίλ δοκιμής με βάση PSD.
Ε8: Μπορεί να εκτελέσει δοκιμές σοκ;
RE: Ναι, υπό την προϋπόθεση ότι το επιλεγμένο σύστημα κλονισμού έχει επαρκή δύναμη, μετατόπιση και ικανότητα επιτάχυνσης για το απαιτούμενο προφίλ κλονισμού.
Ένας ηλεκτροδυναμικός κουνιστής δονήσεων προσφέρει αρκετά πλεονεκτήματα για τις δοκιμές δονήσεων υψηλής συχνότητας:
- Ευρύ φάσμα συχνοτήτων: Κατάλληλο τόσο για δοκιμές δονήσεων χαμηλής όσο και υψηλής συχνότητας, ιδίως για ηλεκτρονικά και αυτοκινητικά εξαρτήματα.
- Υψηλή ακρίβεια ελέγχου: Η συχνότητα, η επιτάχυνση, η μετατόπιση, η ταχύτητα και η διάρκεια δοκιμής μπορούν να ελέγχονται με ακρίβεια.
- Γρήγορη ανταπόκριση: Το ηλεκτροδυναμικό σύστημα κίνησης ανταποκρίνεται γρήγορα στα σήματα ελέγχου, καθιστώντας το κατάλληλο για δοκιμές δονήσεων.
- Σταθερή ισχύς δονήσεων: Ο έλεγχος κλειστού κυκλώματος συμβάλλει στη διατήρηση σταθερών επιπέδων δονήσεων καθ' όλη τη διάρκεια της δοκιμής.
- Προγραμματιζόμενες δοκιμές: Οι παραμέτροι δοκιμής, όπως το εύρος συχνότητας, ο ρυθμός σάρωσης, η επιτάχυνση και ο αριθμός των κύκλων, μπορούν να προγραμματιστούν αυτόματα.
- Κατάλληλο για δοκιμές υψηλής συχνότητας: Ιδιαίτερα κατάλληλο για PCB/PCBA, ηλεκτρονικά οχήματα, αισθητήρες, συνδέσμους, μπαταρίες και άλλα ηλεκτρονικά εξαρτήματα.
- Υψηλή αυτοματοποίηση: Τα προγράμματα δοκιμών μπορούν να αποθηκευτούν και να εκτελούνται αυτόματα, βελτιώνοντας την αποτελεσματικότητα των δοκιμών και την επαναληψιμότητα.
Εκτός από τους πάγκους δοκιμών δονήσεων, η γκάμα προϊόντων μας καλύπτει επίσης:
- Η σειρά δοκιμών θερμοκρασίας/υγρασίας:Θερμοκρατικό θάλαμο δοκιμής υγρασίας, θάλαμος σταθερότητας εισόδου, θάλαμος δοκιμής θερμικού σοκ, θάλαμος δοκιμής θερμοκρασίας υγρασίας UV, θάλαμος θερμοκρασίας ρύθμισης.
- Η σειρά δοκιμών γήρανσης:Φούρνος υψηλής θερμοκρασίας, φούρνος στεγνώσεως υπό κενό, θάλαμος δοκιμής γήρανσης με εξαερισμό με αέρα, θάλαμος δοκιμής γήρανσης με ατμό, θάλαμος δοκιμής όζοντος, εξοπλισμός δοκιμής καύσης.
- Δοκιμαστική σειρά προσομοίωσης καιρού:Θάλαμος δοκιμής βροχής, θάλαμος δοκιμής σκόνης, θάλαμος δοκιμής γήρανσης με λάμπα ξενόνου, θάλαμος δοκιμής αντοχής στα υπεριώδη φώτα.
- Μηχανική σειρά δοκιμών:Μηχανή δοκιμής δονήσεων, μηχανή δοκιμής πτώσης, μηχανή δοκιμής κρούσης, μηχανικός δοκιμαστής συγκρούσεων επιτάχυνσης κλπ.
Τα κυριότερα σημεία του προϊόντος
Δονητής δόνησης 3 αξόνων CE 3000Hz για δοκιμή ανταλλακτικών αυτοκινήτων. Ημιτονοειδής/τυχαίες λειτουργίες, μετατόπιση 25-100mm, προσαρμόσιμη δύναμη. Συμμορφώνεται με MIL-STD, ISO, IEC. Αποτελεσματική απομόνωση αερόσακου, δεν χρειάζεται βάση. Ιδανικό για διασφάλιση ποιότητας και Ε&Α.
