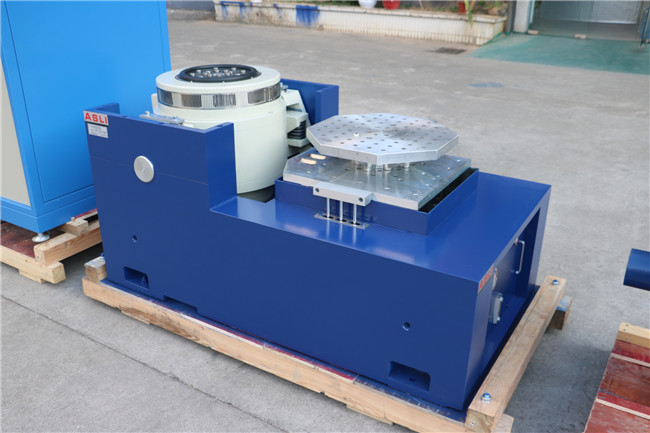

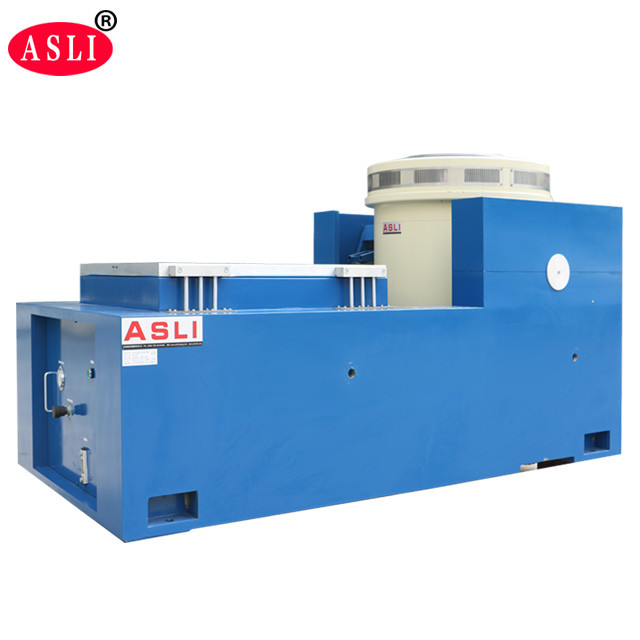

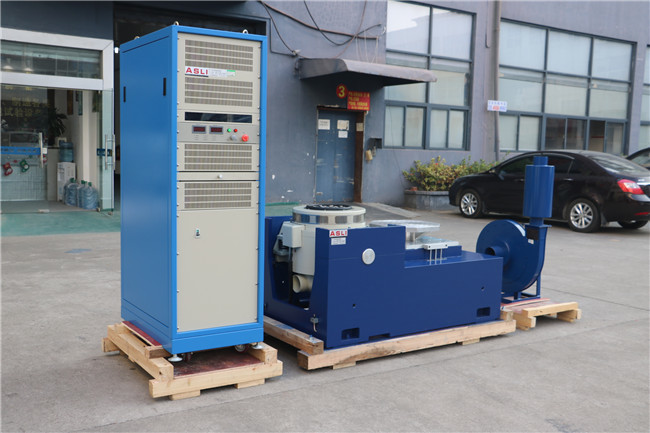

Αερόψυκτο μηχάνημα δοκιμής κραδασμών δύναμης 20 kN με οριζόντιο τραπέζι ολίσθησης 100X100cm
Εφαρμογή:
Είμαστε κατασκευαστές προϊόντων της σειράς Electrodynamic High Frequency Vibration Tester / High-frequency Vibration Faigue Tester, υιοθετήσαμε τη «δομή διπλού μαγνητικού κυκλώματος», «κύκλους δράσης σκελετού» που δημιουργούνται μόνοι μας, «Αεροπορική υποστήριξη» και «ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση», «μοντέρνα τεχνολογία απομόνωσης και ειδικές τεχνολογίες», Δοκιμή ημιτονοειδής δόνησης και ευρυζωνικές τυχαίες δοκιμές δόνησης, που θα ολοκληρωθούν με την κλασική (ημιτονοειδές, τραπεζοειδή, πριονωτό κύμα) παλμού και φάσματος απόκρισης κραδασμών. Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Χαρακτηριστικά του ελεγκτή κούρασης κραδασμών υψηλής συχνότητας:
1. Καλοσχεδιασμένος δυναμικός κυκλικός σκελετός, με συχνότητα αξονικού συντονισμού υψηλότερου σταδίου.
2. Δύο μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και ορθολογική.
3. Ρουλεμάν κυλίνδρων Rocker Rod ευθεία και προσανατολισμένη στην εισαγωγή σύνθετος προσανατολισμός ακαμψίας σώματος, έκκεντρη ικανότητα φόρτωσης.
4. Ίδρυμα απομόνωσης Trunnion αφιερωμένο στη χρήση ορμονών, την εγκατάσταση κινητής ευκολίας.
5. Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει ότι ο δυναμικός κύκλος της υψηλής αξιοπιστίας.
6. Νέος σχεδιασμός αγωγών και ενίσχυση του εφέ ψύξης.
7. Στατική ακαμψία, δυναμική ακαμψία του ρουλεμάν μικρού μπαλονιού, αύξηση της χωρητικότητας του πίνακα δόνησης, βελτιώνει την απόδοση χαμηλής συχνότητας.
Τεχνικές παράμετροι Ηλεκτροδυναμικής Δόνησης Υψηλής Συχνότητας:
| Μοντέλο |
Βαθμολογημένο Sine Δύναμη (Ν) |
Βαθμολογήθηκε τυχαία Δύναμη (Ν) |
Συχνότητα Εύρος (Hz) |
Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα (m/s) |
Ονομαστική μετατόπιση (pp)mm |
Μέγ. Φόρτωση (Kg) | κινούμενο πηνίο (Kg) |
Διάσταση του Κινούμενο πηνίο (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 λ | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
χαρακτηριστικά οριζόντιας βάσης:
1. Μέσα σε μικρό πάγκο φόρτωσης για να πραγματοποιήσετε υψηλότερη επιτάχυνση και συχνότητα εργασίας, για να βελτιώσετε την ικανότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανής.
2. Ο οριζόντιος πάγκος και ο πάγκος δόνησης είναι αναπόσπαστος τύπος, με τέλεια δομή, ευκολία εγκατάστασης και προσαρμογής.
3. Στίβος στατικής πίεσης, σχήματος V, με ικανότητα αντοχής στην κλίση και ανθεκτική στην προκατάληψη.
Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
τεχνικές παράμετροι οριζόντιου διαστολέα:
| Μοντέλο | Μέγεθος πάγκου (mm) | Εύρος συχνότητας (Hz) | Βάρος κινούμενων μερών (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118,8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
χαρακτηριστικά κατακόρυφου εκτεταμένου πάγκου:
VT κάθετος εκτεταμένος πάγκος και καθορισμένοι σφιγκτήρες, υπολογισμένη ακρίβεια, περίτεχνος σχεδιασμός, για να διασφαλιστεί ότι ο πελάτης απέκτησε την καλύτερη απόδοση σύμφωνα με τέλεια δομή, υλικό υψηλής ποιότητας
και την κατασκευή.
τεχνικές παράμετροι κάθετου διαστολέα:
| Μοντέλο | Βάρος (kg) | Μέγ. Συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Αν έχετε κάποια σχετική ερώτησηΗλεκτροδυναμική Μηχανική Δοκιμαστική Μηχανή Υψηλής Συχνότητας Δόνηση κούρασης, μη διστάσετε να επικοινωνήσετε μαζί μου.
