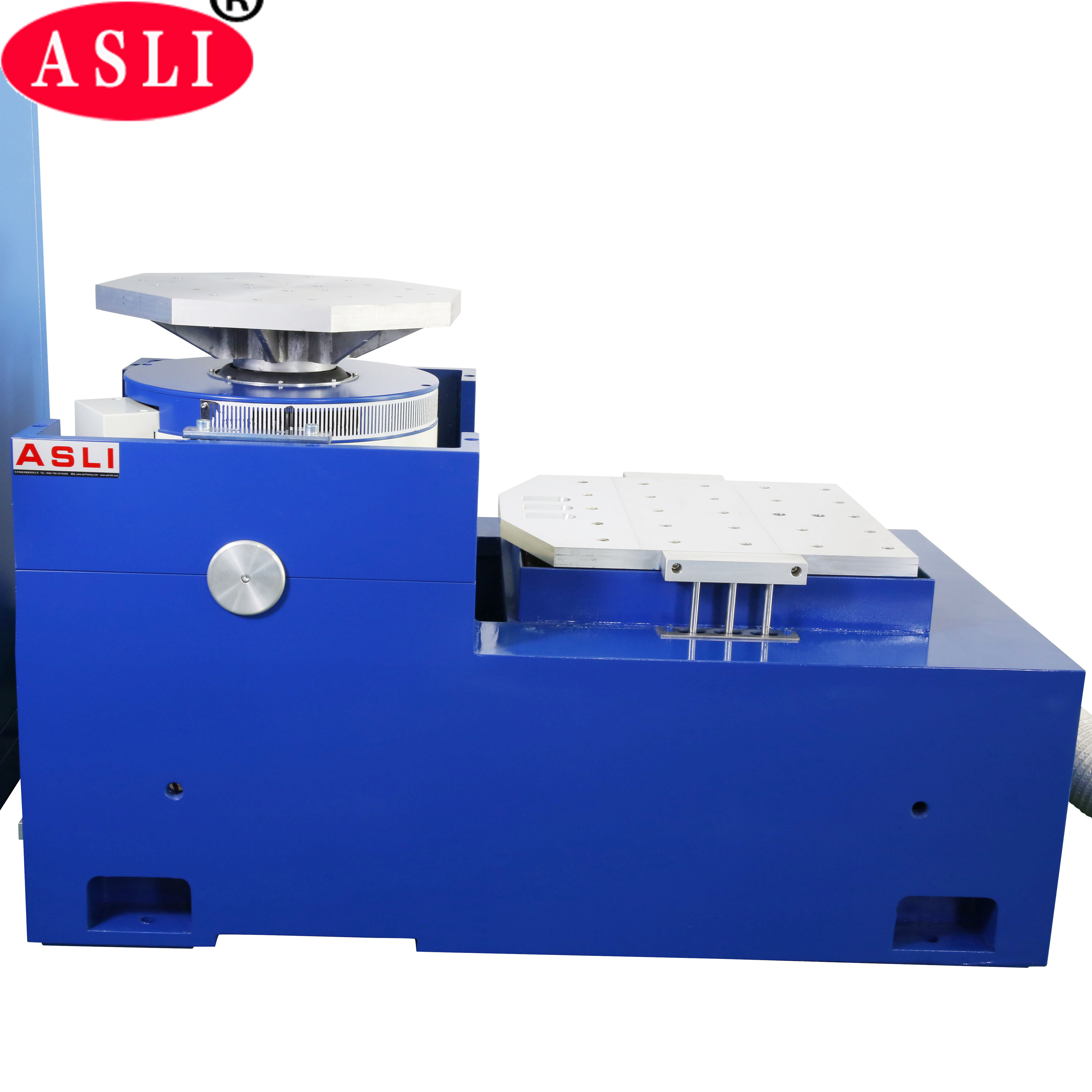

50000N μηχανή δονητών δόνησης, εξοπλισμός επιτραπέζιας δοκιμής δονητών του ISO 16750-3
Product Details
| ημιτονοειδής δύναμη: | 50000N | Ταχύτητα: | 1.8m/s |
|---|---|---|---|
| Κατεύθυνση δόνησης: | κατακόρυφη ή x, y, z κραδασμούς | Επιτάχυνση: | 100G |
| Συχνότητα: | 3 ~ 2700Hz | Εξουσία: | 380V 3 φάση |
| Εκτόπισμα: | 51 χιλιοστά | ||
| Επισημαίνω |
Μηχανή δονητών δόνησης του ISO 16750-3,50000N μηχανή δονητών δόνησης,Επιτραπέζια δοκιμή δονητών του ISO 16750-3 |
||
Product Description
Η μηχανή δονήσεων 50000N είναι ένα ηλεκτροδυναμικό σύστημα δοκιμών δονήσεων υψηλής απόδοσης, σχεδιασμένο για να καλύπτει τις αυστηρές απαιτήσεις του ISO 16750-3. Παρέχει αξιόπιστες δοκιμές δονήσεων σε κάθετο και οριζόντιο άξονα για ένα ευρύ φάσμα βιομηχανικών, αυτοκινητοβιομηχανικών, αεροδιαστημικών και ηλεκτρονικών εφαρμογών.
Ως κατασκευαστής προϊόντων Ηλεκτροδυναμικού Δοκιμαστή Δονήσεων Υψηλής Συχνότητας και Δοκιμαστή Κόπωσης Υψηλής Συχνότητας, χρησιμοποιούμε προηγμένες τεχνολογίες, όπως δομή διπλού μαγνητικού κυκλώματος, αυτο-δημιουργούμενους κύκλους δράσης σκελετού, αερομεταφερόμενη στήριξη, ρουλεμάν και γραμμική καθοδήγηση, και απομόνωση στήριξης. Αυτά τα συστήματα είναι ικανά να ολοκληρώσουν δοκιμές ημιτονοειδών δονήσεων σε τρεις άξονες X, Y και Z, δοκιμές τυχαίων δονήσεων ευρέος φάσματος και κλασικές δοκιμές παλμών (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) καθώς και δοκιμές φάσματος απόκρισης κραδασμών.
Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές και τις οικιακές συσκευές.
- Καλά σχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού σταδίου.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν rocker rod με ευθεία και προσανατολισμένη εισαγωγή σύνθετη ακαμψία σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομόνωση στήριξης θεμελίωσης ειδικά για ορμονική χρήση, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης τεχνολογίας διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού ενισχύει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία της μικρής μπάλας ρουλεμάν αυξάνουν τη χωρητικότητα του τραπεζιού δονήσεων και βελτιώνουν την απόδοση χαμηλής συχνότητας.
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Μέσα σε ένα μικρό πάγκο φόρτωσης, επιτυγχάνονται υψηλότερη επιτάχυνση και συχνότητα λειτουργίας, βελτιώνοντας την ικανότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανής.
- Η οριζόντια βάση και η βάση δονήσεων είναι ενιαίου τύπου με τέλεια δομή, προσφέροντας ευκολία στην εγκατάσταση και τη ρύθμιση.
- Σιδηροτροχιά στατικής πίεσης, σχήματος V, με ικανότητα αντίστασης στην κλίση και στην πλάγια φόρτιση.
- Ενσωματωμένη αντλία λαδιού με καλή δομή και εύκολη λειτουργία.
| Μοντέλο | Μέγεθος Βάσης (mm) | Εύρος Συχνότητας (Hz) | Βάρος Κινητών Μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Η κάθετη βάση επέκτασης VT και οι καθορισμένοι σφιγκτήρες υπολογίζονται με ακρίβεια και σχεδιάζονται σχολαστικά για να διασφαλίσουν ότι ο πελάτης αποκτά την καλύτερη απόδοση με βάση μια τέλεια δομή, υψηλής ποιότητας υλικό και ανώτερη κατασκευή.
| Μοντέλο | Βάρος (kg) | Μέγιστη Συχνότητα (Hz) | Μέγεθος Βάσης |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλή Βάση) | 220 | 350 | Φ1200 |
Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τη Μηχανή Δοκιμών Μηχανικής Δονήσεων Υψηλής Συχνότητας, τον Δοκιμαστή Κόπωσης Δονήσεων, μη διστάσετε να επικοινωνήσετε μαζί μας.
Product Highlights
Ο ηλεκτροδυναμικός δονητής δόνησης 50000N πληροί το ISO 16750-3, παρέχοντας επιτάχυνση 100 g, συχνότητα 3-2700 Hz και μετατόπιση 51 mm. Διαθέτει διπλό μαγνητικό κύκλωμα, απομόνωση κορμού και δοκιμή τριών αξόνων X/Y/Z. Ιδανικό για επικύρωση αντοχής στην αεροδιαστημική, την αυτοκινητοβιομηχανία και τα ηλεκτρονικά.
