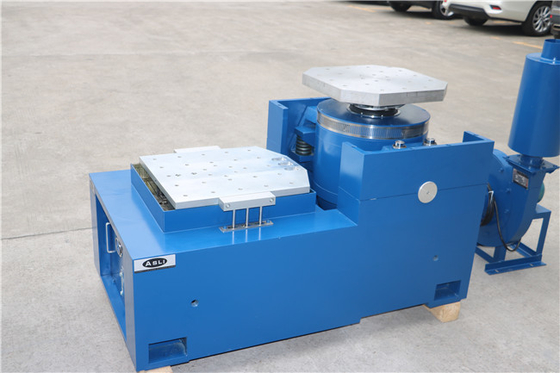

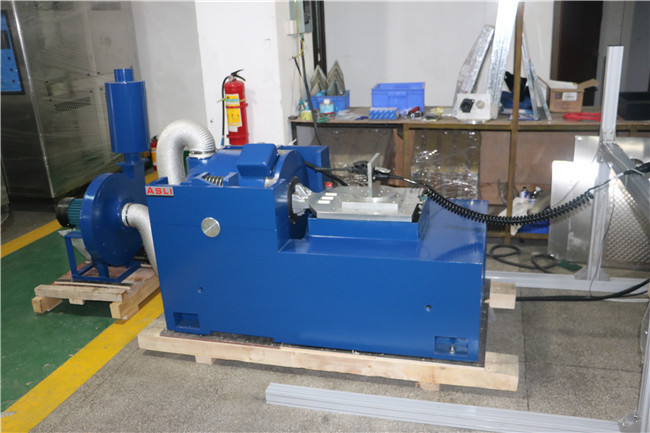

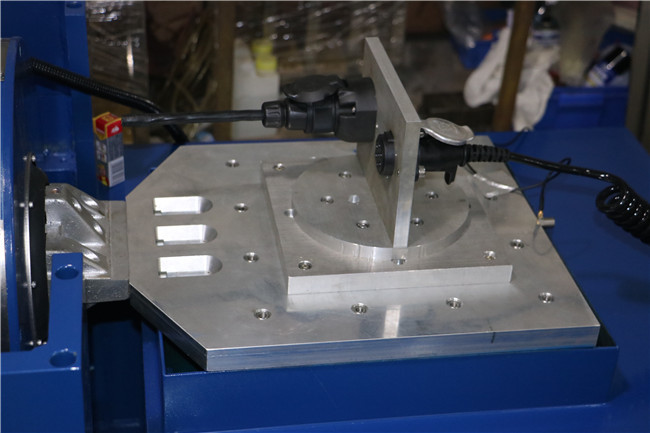

Σύστημα Δοκιμών Δόνησης Εργαστηριακός Εξοπλισμός Βελτίωση Σχεδιασμού Συσκευασίας με Τραπέζι Ολίσθησης
Ψηφιακός ενισχυτής ισχύος μεταγωγής
Το σύστημα χρησιμοποιεί ψηφιακό ενισχυτή ισχύος με διαμόρφωση πλάτους παλμού ημιτονοειδούς. Η αρχή λειτουργίας είναι: χρησιμοποιώντας την ικανότητα μεταγωγής υψηλής συχνότητας του IGBT FET, το σήμα χαμηλής τάσης που εισάγεται από τον ελεγκτή ενισχύεται από το ψηφιακό κύκλωμα και αποκαθίσταται στο αρχικό σήμα, και στη συνέχεια εξάγεται στο κινούμενο πηνίο του τραπεζιού δόνησης για να προωθήσει την ηλεκτρική κίνηση δόνησης. Κίνηση Ταϊβάν.
Τα κύρια εξαρτήματα του έξυπνου ενισχυτή ισχύος υψηλής τάσης είναι: μπροστινός έλεγχος, μονάδα ενισχυτή ισχύος, κύκλωμα προστασίας, τμήμα τροφοδοσίας και ηλεκτρικό ντουλάπι. Το σύστημα υιοθετεί μορφή εξόδου υψηλής τάσης και μικρού ρεύματος, η οποία μειώνει την απώλεια ισχύος κατά τη μετάδοση και επιτυγχάνει αποτελεσματική και λογική αντιστοίχιση σύνθετης αντίστασης.
| Ημιτονοειδής ώθηση | 300kgf |
| Τυχαία ώθηση | 300kgf rms |
| Ώθηση κρούσης | 600kgf |
| Εύρος συχνοτήτων | 5~2800Hz |
| Συνεχής μετατόπιση | 25.4mm |
| Μέγιστη ταχύτητα | 1.8m/s |
| Ενισχυτής ισχύος μεταγωγής | |
| Έξοδος ενισχυτή | 3.5kVA |
| Λόγος σήματος προς θόρυβο | >65dB |
| Κέρδος IF | ≥80 |
| Συνολική αρμονική παραμόρφωση(στην ονομαστική έξοδο) | Λιγότερο από 0,5% όταν DC (0,1Hz) έως 500Hz· λιγότερο από 1,0% όταν 500Hz έως 5000Hz |
| Ενισχυτής ισχύοςαπόκριση συχνότητας | DC (0,1Hz) έως 4500Hz: ±3dB |
| Μέσος Χρόνος μεταξύΒλάβης (MTBF) | >35.000 ώρες |

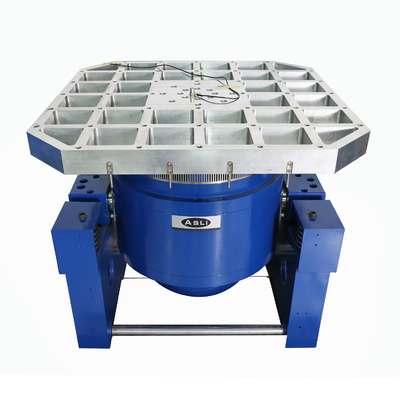

| Επεκτεινόμενος πάγκος εργασίας κάθετης διάταξης | |
| Μέγεθος τραπεζιού | 600mm×600mm |
| Ανώτατο όριο λειτουργίαςονομαστική συχνότητα | Ημίτονο 2200Hz, τυχαίο 3500Hz |
| Αντίβαρο | 30kg |
| Υλικό πάγκου εργασίας | Κράμα αλουμινίου |
| Ελεγκτής δόνησης | |
| λειτουργικό σύστημα | W10 |
| Διεπαφή λειτουργίας | Διεπαφή Κινεζικών και Αγγλικών |
| Λειτουργία λογισμικού | Ημίτονο, τυχαίο, κλασική κρούση, αναζήτηση συντονισμού και κάτοικος |
