1.8m/S μηχανή δοκιμής δόνησης, 1000kg. Μηχανικός δονητής Φ για το εργαστήριο
Product Details
| ημιτονοειδής δύναμη: | 10000Ν | Ταχύτητα: | 1,8 m/s |
|---|---|---|---|
| Εκτόπισμα: | 51 χιλιοστά | Συχνότητα: | 3~3000Hz |
| φόρτωση: | 270 κιλά | επιτάχυνση: | 100 γρ |
| οπλισμός: | 240 χλστ | ||
| Επισημαίνω |
1.8m/s μηχανή δοκιμής δόνησης,Μηχανοκίνητος κουνιστήρας 1000kg.F.,Μηχανή δοκιμής δονήσεων εργαστηρίου |
||
Product Description
Ο μηχανικός δοκιμαστής δονήσεων υψηλής συχνότητας είναι ένα μηχάνημα δοκιμής δονήσεων τριών άξων (XYZ) που έχει σχεδιαστεί για ακριβείς δοκιμές σινουζοειδών, ευρυζωνικών τυχαίων και σοκ.Χτισμένο σε διπλή μαγνητική δομή κυκλώματος με αυτογεννημένους κύκλους δράσης σκελετού, αερομεταφερόμενη υποστήριξη, ρουλεμάνια και γραμμική καθοδήγηση, και απομόνωση τρυνιόν, παρέχει αξιόπιστη απόδοση σε απαιτητικά εργαστηριακά και βιομηχανικά περιβάλλοντα.
Αυτό το υψηλής συχνότητας δονητικό shaker χρησιμοποιείται ευρέως στην εθνική άμυνα, όπλα, αεροπορία, αεροδιαστημική, επικοινωνίες, ηλεκτρονική, ηλεκτρικές συσκευές, και οικιακές συσκευές βιομηχανίες.,Δοκιμές τρίάξονων σινουσοειδών δονήσεων, δοκιμές ευρυζωνικών τυχαίων δονήσεων, κλασικές δοκιμές μισών παλμών και δοκιμές φάσματος αντίδρασης σε σοκ.
- Δυνάμωση ονομαστικής ισχύος: δύναμη sinus 10000N, δύναμη τυχαίας ισχύος 10000N, δύναμη κλονισμού 20000N
- Περιοχή συχνοτήτων: 3Hz έως 3000Hz, σταθερή συχνότητα, σάρωση προς τα εμπρός και προς τα πίσω, συνδυασμός, τυχαίος και τρόποι σοκ
- Τρόπος συχνότητας σάρωσης: γραμμική, λογαριθμική, σάρωση μπρος-πίσω, σταθερή συχνότητα
- Χρόνοι συχνότητας σαρώματος: 1 έως 32767
- Χρόνος συχνότητας σαρώσεως: σταθερή συχνότητα / 1 ̊3600 λεπτά· μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώσεως
- Μέγιστη επιτάχυνση: 1000 m/s2 (χωρίς φορτίο)
- Μέγιστη ταχύτητα: 1,8 m/s
- Μέγιστος εκτοπισμός: 51 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση κατά την πρόσκρουση: 51 mm
- Βάρος του κινούμενου σπείρου: 14 kg
- Κύμα δονήσεων: sinus, τυχαίο, σοκ
- Διάμετρος του κινούμενου σπείρου: Φ240 mm
- Μέγεθος συστήματος δονήσεων: W1060 × H750 × D845 mm
- Δυνάμεις συστημάτων δονήσεων: 960 kg

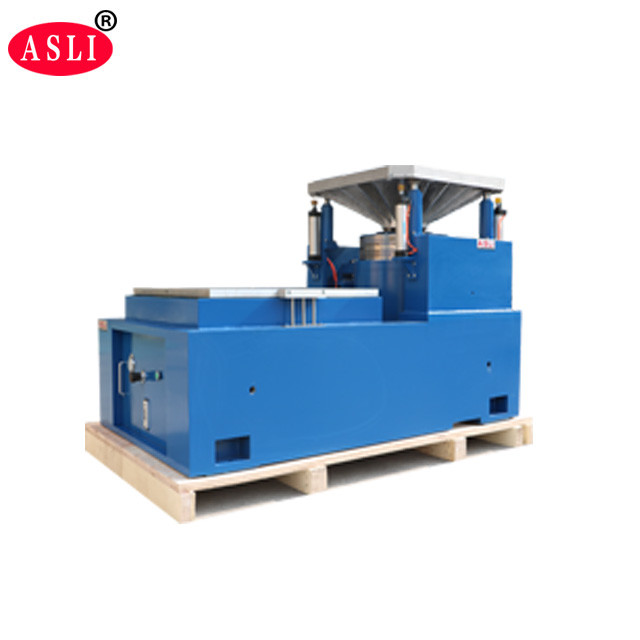

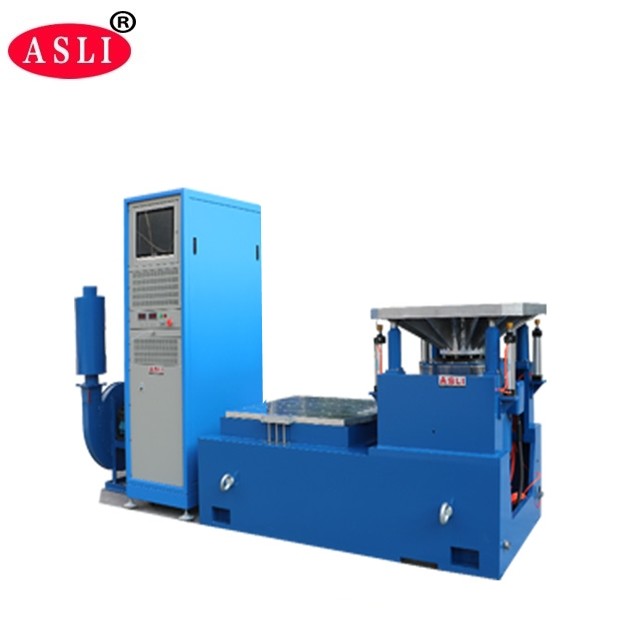

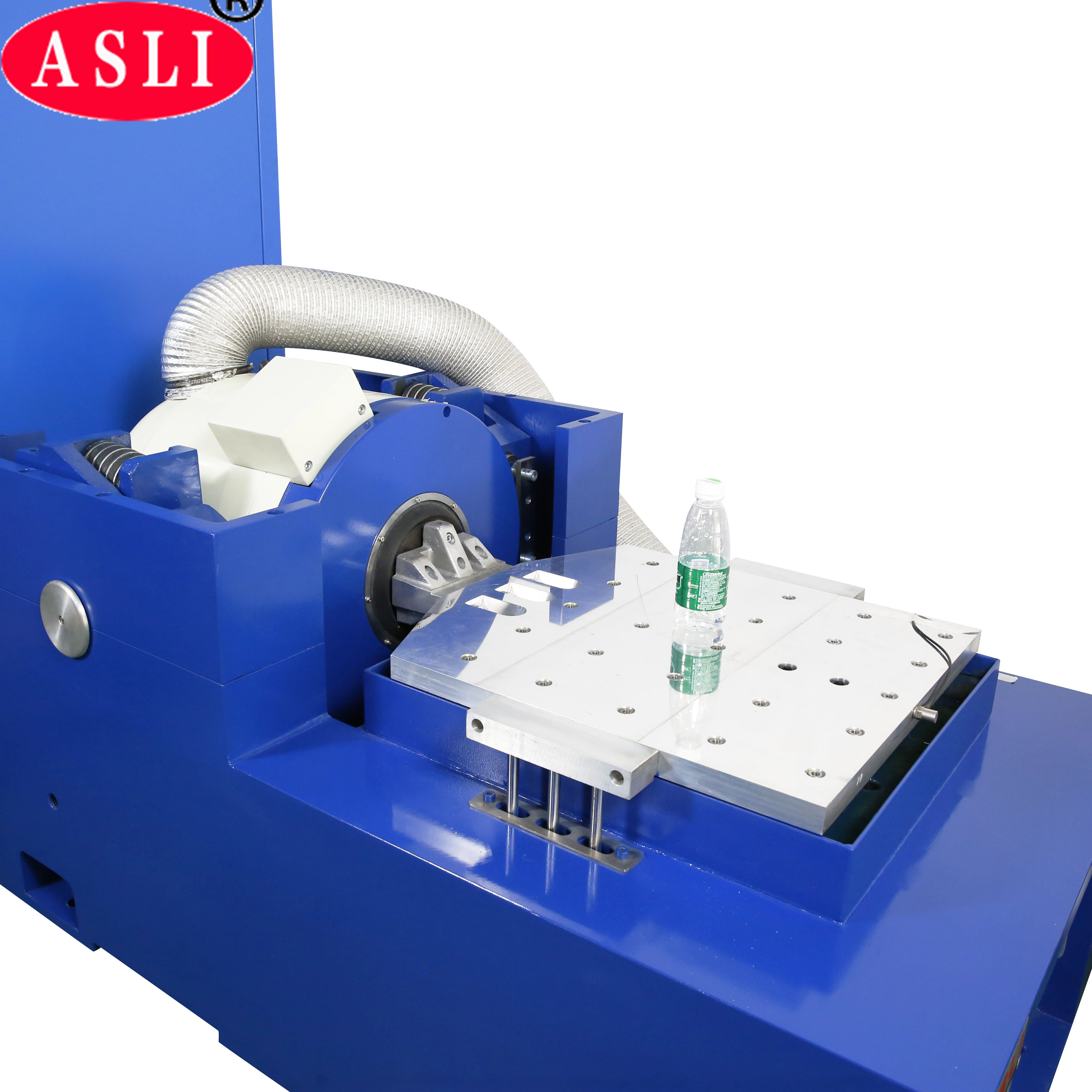

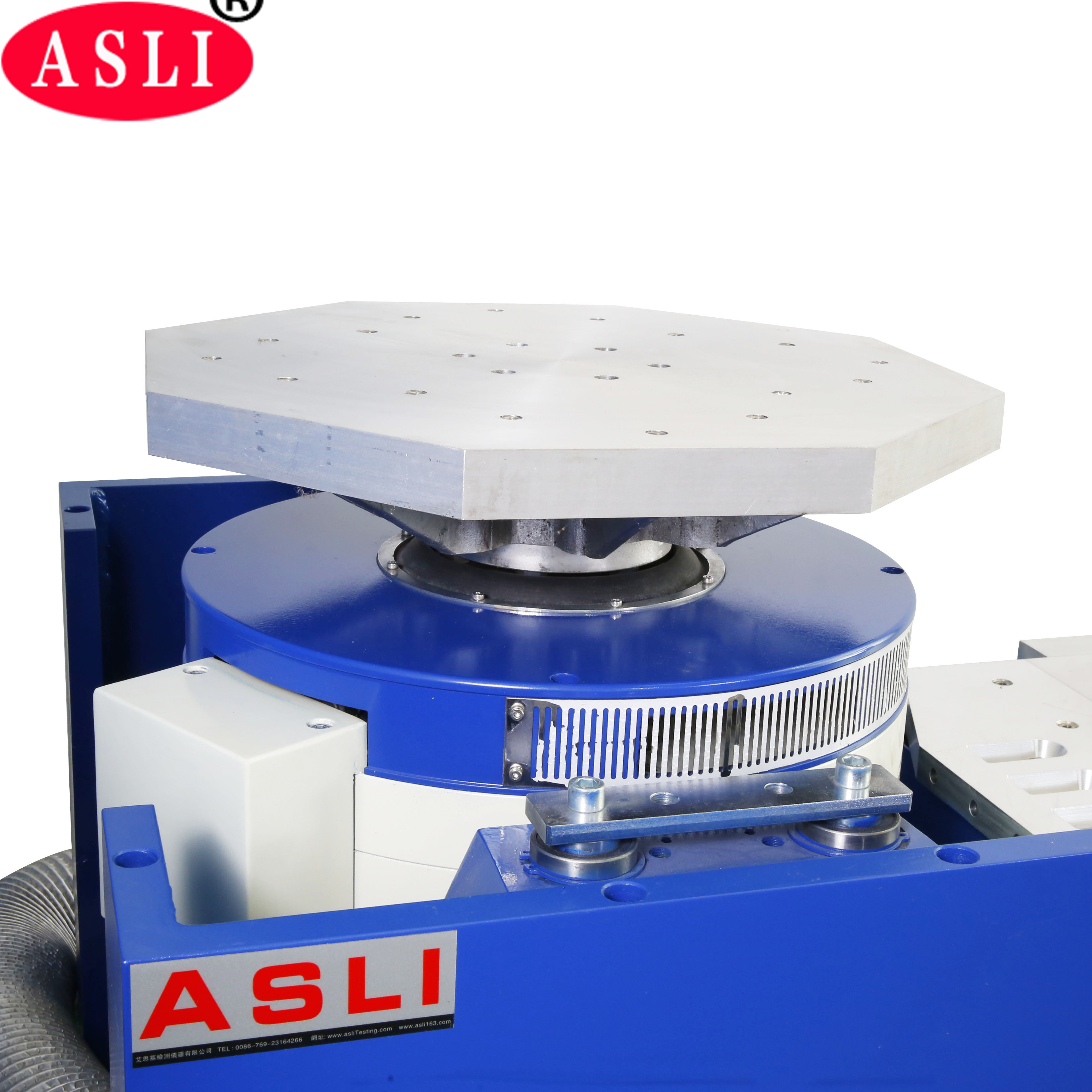

- Περιλαμβάνει κατακόρυφο διευρυτήρα 600 mm × 600 mm και οριζόντιο τραπέζι ολίσθησης 600 mm × 600 mm
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Το μοντέλο ES-10 (υπογραμμισμένο) αντιστοιχεί στη διαμόρφωση που περιγράφεται στην παρούσα λίστα προϊόντων.

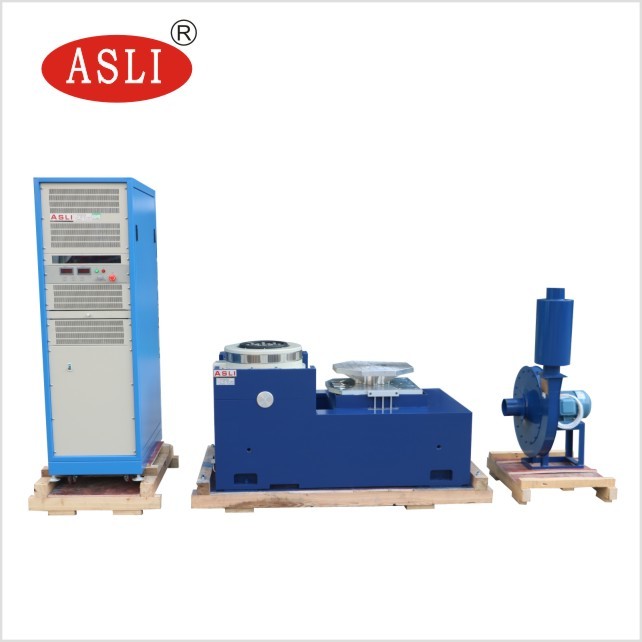

- Γεννήτρια δονήσεων 1 σύνολο
- Ρυθμιστής δονήσεων 1 σύνολο
- Τμήμα σύνδεσης επικοινωνίας 1 σύνολο
- DA-10 ενισχυτής ισχύος 1 σύνολο
- Δύναμη διέγερσης 1 pc
- Λογισμικό οδήγησης 1 σύνολο
- Συστήματα ψύξης 1 σύνολο
- Βιομηχανικός Υπολογιστής 1 σύνολο
- Χρωματικός εκτυπωτής 1 σύνολο (προαιρετικό)
- Αισθητήρας επιτάχυνσης (συμπεριλαμβανομένης της γραμμής εξόδου) 1 pc
- Εγκαταστάσεις δονήσεων ∙ 1 σύνολο (προαιρετικό, σύμφωνα με το δείγμα δοκιμής)
Ο ελεγκτής δονήσεων είναι το τελευταίο σχέδιο από την εταιρεία μας, υιοθετώντας μια διεθνή προηγμένη αρχιτεκτονική κατανεμημένου συστήματος.Ο πυρήνας του είναι ο τελευταίος επεξεργαστής υψηλής ταχύτητας 32-bit TMS320 σειράς από TIΚατά τη διάρκεια ή μετά την δοκιμή, η έκθεση μπορεί να επεξεργαστεί και στη συνέχεια να δημιουργηθεί αυτόματα ή χειροκίνητα.
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Ρολόια ρολόι με ευθεία και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία, παρέχοντας ισχυρή εκκεντρική ικανότητα φόρτωσης.
- Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, προσφέροντας βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία του συστήματος κίνησης διασφαλίζει την υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Η στατική και η δυναμική δυσκαμψία του μικρού αερόστατου που μεταφέρει τα δονήματα αυξάνουν την ικανότητα μεταφοράς του τραπεζιού δονήσεων και βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.
Product Highlights
Ο μηχανικός αναδευτήρας ES-10 παρέχει ημιτονοειδή δύναμη 10000N, 3-3000Hz, 1,8m/s, φορτίο 270kg, δοκιμή ημιτονοειδούς/τυχαίας/κτυπήματος άξονα XYZ. Το διπλό μαγνητικό κύκλωμα, η ανάρτηση αέρα, η απομόνωση του κορμού εξασφαλίζουν ανθεκτικότητα και ακρίβεια. Ιδανικό για άμυνα, αεροδιαστημική, ηλεκτρονικά. Προσαρμοσμένα φωτιστικά διαθέσιμα.
