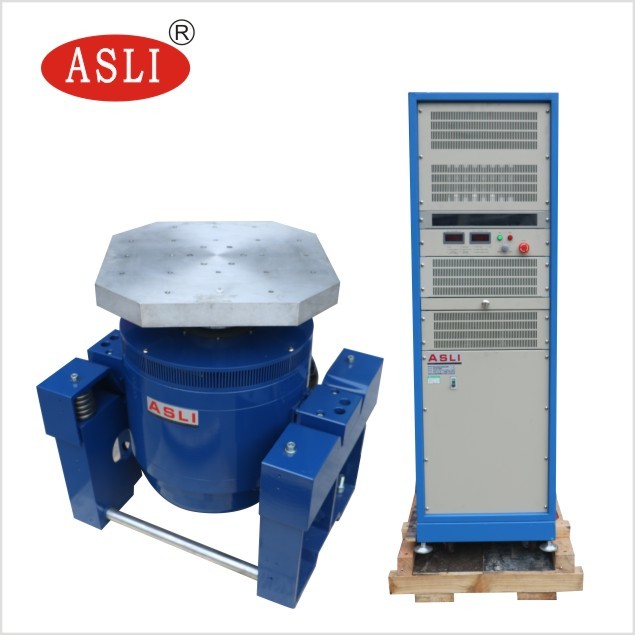

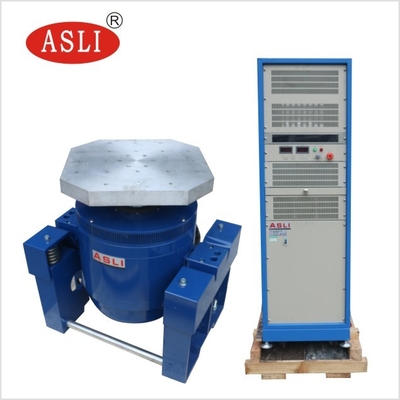

Κάθετη υψηλή συχνότητα 300kg. Ηλεκτροδυναμικός δονητής Φ για την αυτοκίνητη δοκιμή
Product Details
| ημιτονοειδής δύναμη: | 3000Ν | Ταχύτητα: | 1,6 m/s |
|---|---|---|---|
| κατεύθυνση δόνησης: | Κατακόρυφος | επιτάχυνση: | 100 γρ |
| Συχνότητα: | 3~3500HZ | Εξουσία: | 380v 3 φάση |
| Εκτόπισμα: | 25 mm | ||
| Επισημαίνω |
Ψηλά ηλεκτροδυναμικά κουνιστήρες υψηλής συχνότητας,Ηλεκτροδυναμικός αναβοσβέστης 300kg.F,Ηλεκτροδυναμική κουνιστή για δοκιμές αυτοκινήτων |
||
Product Description
Μηχανή δοκιμής πινάκων υψηλής συχνότητας με κάθετες και οριζόντιες δονήσειςΕίμαστε κατασκευαστής της σειράς ηλεκτροδυναμικών υψηλής συχνότητας δοκιμαστών δονήσεων / υψηλής συχνότητας δοκιμαστών κόπωσης δονήσεωνΤα συστήματα αυτά υιοθετούν προηγμένες τεχνολογίες, συμπεριλαμβανομένης μιας διπλής μαγνητικής δομής κυκλώματος, αυτοδημιουργούμενων κύκλων δράσης σκελετού, αερομεταφερόμενης υποστήριξης, ρουλεμάν και γραμμικής καθοδήγησης,και απομόνωση με τρινιόν.
Ο εξοπλισμός μπορεί να εκτελέσει δοκιμές τρίαξονικών σινουζοειδών δονήσεων X, Y και Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, καθώς και κλασικές δοκιμές παλμών (μισό σινου, τραπεζοειδής,Δοκιμαστικές δοκιμές για το φάσμα απόκρισης σε σοκΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστήματος, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Ρολόια ρολόι με ευθεία και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία, παρέχοντας ισχυρή εκκεντρική ικανότητα φόρτωσης.
- Τρίγωνο απομόνωση θεμέλιο αφιερωμένο σε σταθερή λειτουργία, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία κινητικού συστήματος εξασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Η στατική και η δυναμική δυσκαμψία του ρουλεμπορίου βελτιστοποιούνται, αυξάνοντας την ικανότητα του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ΕΣ-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Μέσα σε ένα μικρό πάγκο φόρτωσης, επιτυγχάνεται υψηλότερη επιτάχυνση και συχνότητα εργασίας, βελτιώνοντας την ικανότητα φόρτωσης και τη συνολική απόδοση του πάγκου μηχανών.

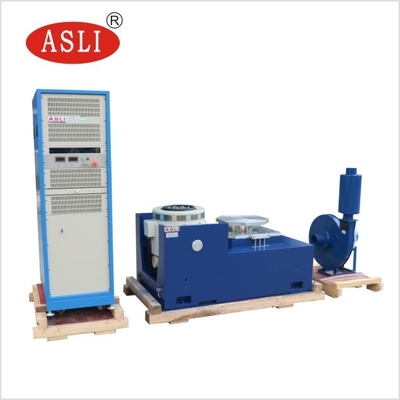

- Ο οριζόντιος πάγκος και ο πάγκος δονήσεων αποτελούν ολοκληρωμένο τύπο με τέλεια δομή, προσφέροντας εύκολη εγκατάσταση και ρύθμιση.
- Στατική γραμμή πίεσης, σχήμα V, με ικανότητα αντίστασης στην κλίση και αντίστασης σε φόρτωση με παρεκκλίσεις.
- Ενσωματωμένη αντλία πετρελαίου με καλή δομή και εύκολη λειτουργία.
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5·1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5'1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 51300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢ 800 51100 5·1400 | 126 168 210 |
Οι κατακόρυφες επεκταμένες βέλες VT και οι καθορισμένες σφραγίδες υπολογίζονται με ακρίβεια και σχεδιάζονται λεπτομερώς ώστε να εξασφαλίζεται ότι ο πελάτης αποκτά τις καλύτερες επιδόσεις σύμφωνα με την τέλεια δομή.υλικό υψηλής ποιότητας, και την κατασκευή.
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επικαιροποίηση | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
