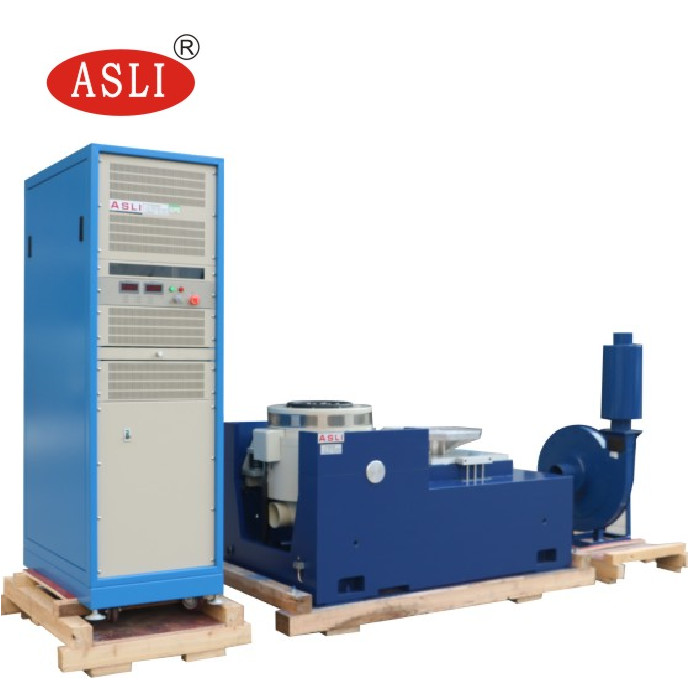

Δοκιμαστικό πάγκο XYZ Τριών Άξονων για ηλεκτροδυναμικές δονήσεις υψηλής συχνότητας
Η ηλεκτροδυναμική δόνηση Shaker παρέχει μια δοκιμαστική πλατφόρμα για προσομοίωση συσκευασίας και μεταφοράς, μηχανική πρόσκρουση, προφίλ αποστολής και οποιαδήποτε άλλη προσομοίωση πραγματικών συνθηκών.Χρησιμοποιώντας τον πιο προηγμένο ελεγκτή, το σύστημα κλειστού κυκλώματος μπορεί να αναπαράγει με ακρίβεια τις πραγματικές συνθήκες δονήσεων σε προϊόντα από βιομηχανίες όπως ηλεκτρονικές, αυτοκινητοβιομηχανίες, αεροδιαστημικές, αεροπορικές, κλπ.
ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΡΑΤΕΡΕΣ ΣΥΣΤΗΜΟΥ ΔΙΑΣΥΣΤΗΜΑΤΟΥ
| Άρθρο | Περιγραφή | |
|
Δύναμη (μέγιστο) |
Σίνος | 600Kg.f κορυφή |
| Τυχαίο | 600Kg.f r.m. | |
| Σοκ | 600Kg.f κορυφή | |
| Πεδίο συχνότητας | 5 ~ 3500 Hz | |
| Μαξ. Μετατόπιση | (Από κορυφή σε κορυφή) 51mm | |
| Μέγιστη ταχύτητα | 10,8m/s | |
| Μέγιστη επιτάχυνση | 100G (980 m/s2) χωρίς φόρτιση | |
| Κατεύθυνση δονήσεων | Βιόρειος και οριζόντιος | |
| Διάγραμμα θωράκισηςμέτρο | 200χμ | |
| Αποτελεσματική μάζα θωράκισης | 6 κιλά | |
| Στροφές τραπεζιού | 17 × M10 | |
| Μαξ. Μαξ.ωφέλιμο φορτίο | 30Εντάξει.g | |
| Μαγνητική διαρροή | < 10 gauss | |
| Συχνότητα απομόνωσης από άξονες δονήσεις | 2.5HZ | |
| Επιτρεπόμενη εκκεντρική στιγμή | > 300N.m | |
| Διάσταση | 1200 mm*790 mm*840 mm (εκτός από τον επεκτατή κεφαλιού) | |
| Βάρος | 1600kg (εκτός από το τραπέζι μεταφοράς) | |
Χαρακτηριστικά:
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3- Ροκ-Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.

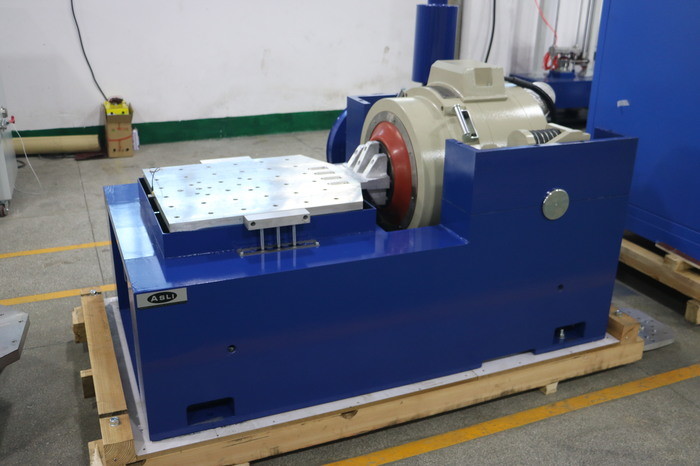

τεχνικές παραμέτρους οριζόντιου επεκτατήρα:
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
Πέντε χιλιάδες 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
