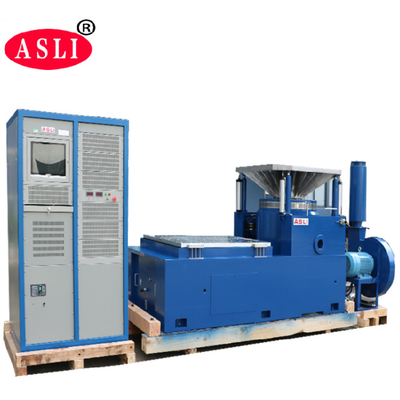

Η μηχανή δοκιμής δόνησης υψηλής συχνότητας/το κάθετο σύστημα Skaker υποβάλλει αίτηση για τα πρότυπα δοκιμής IEC ISTA MIL STD
Εφαρμογή
Η μηχανή δοκιμής δόνησης υψηλής συχνότητας/το κάθετο σύστημα Skaker ισχύει γιατί τα πρότυπα δοκιμής IEC ISTA MIL STD υιοθέτησαν τη “διπλός-μαγνητική δομή κυκλωμάτων”, τους “μόνος-παραγμένους κύκλους δράσης σκελετών”, “αερομεταφερόμενη υποστήριξη” και “ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση”, “trunnion απομόνωση” η προηγμένη που σύγχρονη τεχνολογία και η ειδική τεχνολογία, μπορούν να ολοκληρωθούν στο Χ, το Υ, την τριαξωνικός ημιτονοειδή δοκιμή δόνησης Ζ και τις ευρυζωνικές τυχαίες δοκιμές δόνησης, που ολοκληρώνονται από την κλασσική (μισό - ημίτονο) δοκιμή φάσματος απάντησης σφυγμού και κλονισμού. Χρησιμοποίησε ευρέως στη εθνική ασφάλεια, τα όπλα, την αεροπορία, το αεροδιάστημα, τις επικοινωνίες, την ηλεκτρονική, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις εγχώριες συσκευές και άλλους τομείς.
Τεχνικές παράμετροι:
| Προδιαγραφή συστημάτων | |||
| Πρότυπο συστημάτων: | ES 60 | ||
| Φάσμα συχνότητας: | 3~3500 | ||
| Εκτιμημένη δύναμη | Ημίτονο Ν | 60000 | |
| Τυχαίο Ν | 60000 | ||
| Κλονισμός Ν | 120000 | ||
| Η μέγιστη ACC. | ημίτονο (m/s2) | 1000 | |
| Τυχαίος (m/s2 RMS) | 1000 | ||
| Κλονισμός (m/s2) | 2000 | ||
| Η μέγιστη Vel. | ημίτονο (m/s2) | 1.8 | |
| Κλονισμός (m/s2) | 1.8 | ||
| Μέγιστο Disp. | Μέγιστο ταξίδι χιλ. (PP) |
51 | |
| Κινούμενη σπείρα | 60kgs | ||
| Διάσταση της κίνησης της σπείρας | Dia 40mm | ||
| Κάθετο μέγεθος που προσαρμόζεται επιτραπέζιο | επιλέξτε σύμφωνα με τη δοκιμή | ||

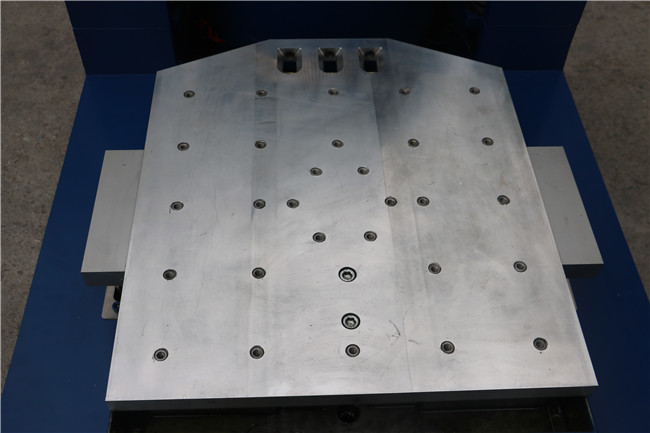

| Ο οριζόντιος πίνακας το μέγεθος | setect σύμφωνα με τη δοκιμή | ||
| Ανώτατο φορτίο: | 800kgs | ||
| Όνομα | Ελεγκτής πινάκων δόνησης συσκευασίας/πινάκων δόνησης για τα μέρη αυτοκινήτου | ||||||||
| Πρότυπο | Εκτιμημένη δύναμη ημιτόνου (ν) | Εκτιμημένη τυχαία δύναμη (ν) | Φάσμα συχνότητας (Hz) | Εκτιμημένη επιτάχυνση (m/s2) | Εκτιμημένη ταχύτητα (m/s) | Εκτιμημένη μετατόπιση (PP) χιλ. | Μέγιστη φόρτωση (κλ) | κινούμενη σπείρα (κλ) | Διάσταση της κίνησης της σπείρας (χιλ.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
