IEC62133 UN38.3 3000N Δοκιμή Δόνησης σε Ηλεκτροδυναμικό Τραπέζι Δόνησης Οριζόντια
Μηχανή Δόνησης, Ηλεκτροδυναμικός Δονητής, Χαρακτηριστικά Τραπέζι Δόνησης:

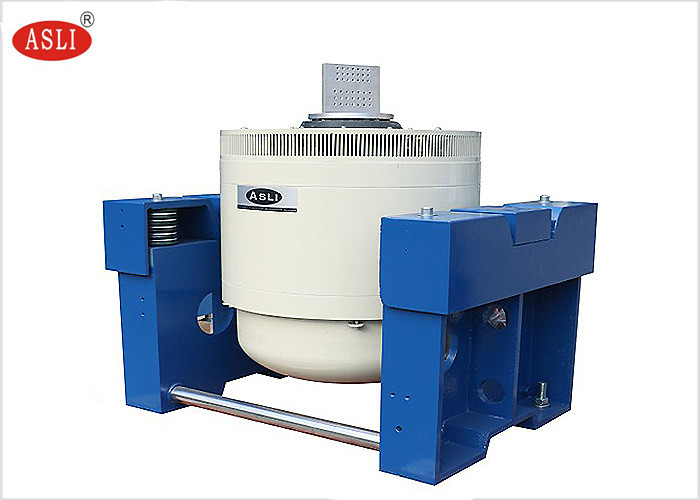

1. Καλοσχεδιασμένος δυναμικός σκελετός κύκλου, με υψηλότερη αξονική συχνότητα συντονισμού.
2. Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και λογική.
3. Ρουλεμάν κυλίνδρων ράβδου rocker ευθεία και σύνθετη σώμα κατεύθυνσης προσανατολισμού εισαγωγής, ικανότητα έκκεντρου φορτίου.
4. Βάση απομόνωσης Trunnion αφιερωμένη στη χρήση ορμονών, την εγκατάσταση της κινητής ευκολίας.
5. Προηγμένη τεχνολογία κίνησης γύρω από το σύστημα για να διασφαλιστεί ότι ο δυναμικός κύκλος της υψηλής αξιοπιστίας.
6. Νέος σχεδιασμός αγωγού και ενίσχυση του ψυκτικού αποτελέσματος.
7. Στατική ακαμψία, δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν, αυξάνοντας την ικανότητα φόρτωσης του τραπεζιού δόνησης, βελτιώνοντας την απόδοση χαμηλής συχνότητας.
Περιγραφή Εφαρμογής:
Μηχανή Δόνησης, Ηλεκτροδυναμικός Δονητής, Τραπέζι Δόνησηςχρησιμοποιείται σε εκπαιδευτικά, ερευνητικά και εργαστηριακά περιβάλλοντα. Έναυιοθέτησε τη δομή διπλού μαγνητικού κυκλώματος, αυτο-δημιουργημένους κύκλους δράσης σκελετού, Airborne Support και ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση, trunnion απομόνωση προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε X, Y, Z τριών αξόνων δοκιμή ημιτονοειδούς δόνησης και δοκιμές τυχαίας δόνησης ευρείας ζώνης, που θα ολοκληρωθούν από το κλασικό (μισό - ημίτονο, τραπεζοειδές, οδοντωτό κύμα) παλμό και δοκιμή φάσματος απόκρισης κλονισμού. Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
| Μοντέλο: ES-3 | |
|---|---|
| Ώθηση ημιτόνου | 300kgf |
| Τυχαία ώθηση | 300kgf |
| Ώθηση κρούσης | 600kgf |
| Εύρος συχνοτήτων | 2~2500Hz |
| Συνεχής μετατόπιση | 25mm |
| Η επίδραση της μετατόπισης | 25mm |
| Μέγιστη ταχύτητα | 1.8m/s |
| Μέγιστη επιτάχυνση | 981m/s2 |
| Διάμετρος κινούμενου πηνίου | Φ150mm |
| Επιτρέψτε έκκεντρη ροπή | >196N.m |
| Σημείο σύνδεσης φορτίου | 6 piont |
| Ισοδύναμη μάζα κινούμενων μερών | 3kg |
| Μέγεθος βίδας πάγκου (standard) | M8 |

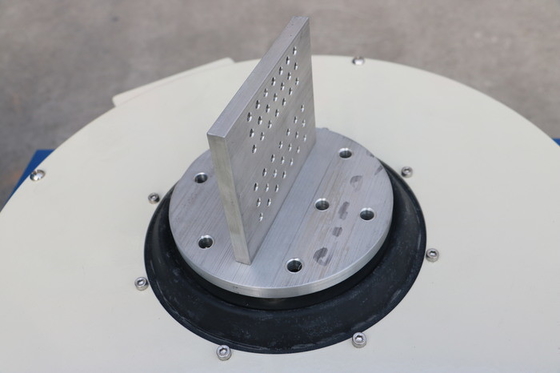

| Διάταξη βίδας τραπεζιού (διάμετρος, περιφέρεια) | 8 σε Φ100mm, 8 σε Φ, 200mm. |
| Αξονική συχνότητα απομόνωσης | <3Hz |
| Μέγιστο φορτίο | 120Kg |
| Διαρροή μαγνητικής ροής | <1mT |
| Διαστάσεις (χωρίς συσκευασία) (Μ×Π×Υ) | 730mm×550mm×650mm |
| Βάρος τραπεζιού δόνησης | 450kg |
Σύνθεση τουΜηχανή Δοκιμής Ηλεκτρομαγνητικής Δόνησης Υψηλής Συχνότητας:

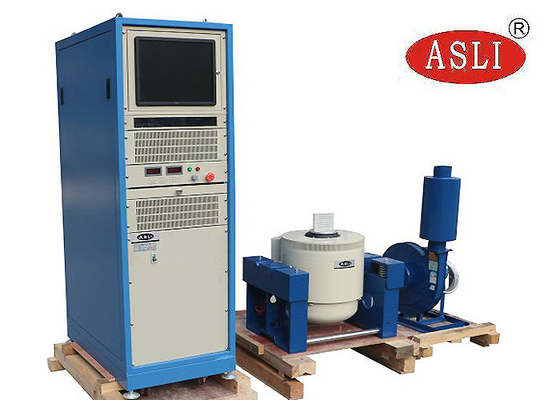

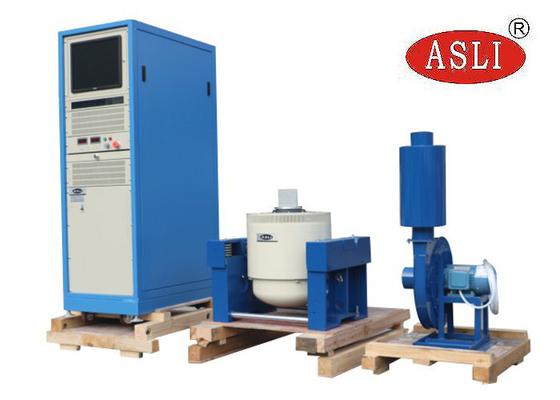

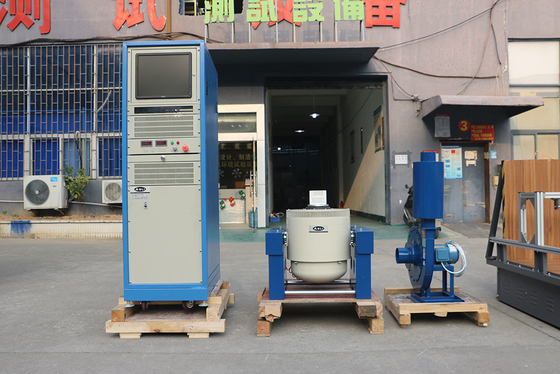

Πάγκος δοκιμής δόνησης, ενίσχυση ισχύος, ανεμιστήρας ψύξης, Τραπέζι ολίσθησης, κάθετος επεκτατήρας
Χαρακτηριστικά οριζόντιας βάσης:
Μέσα σε μικρό πάγκο φόρτωσης για την επίτευξη υψηλότερης επιτάχυνσης και συχνότητας λειτουργίας, για τη βελτίωση της ικανότητας φόρτωσης και της απόδοσης ολόκληρου του πάγκου μηχανής.
Ο οριζόντιος πάγκος και ο πάγκος δόνησης είναι ενσωματωμένου τύπου, με τέλεια δομή, ευκολία στην εγκατάσταση και ρύθμιση.
Σταθερή πίεση τροχιάς, σχήματος V, με ικανότητα αντοχής σε κλίση και αντοχή σε μεροληπτική φόρτωση.
Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
Χαρακτηριστικά κάθετου εκτεταμένου πάγκου:
VT κάθετος εκτεταμένος πάγκος και καθορισμένοι σφιγκτήρες, ακριβώς υπολογισμένοι, λεπτομερής σχεδιασμός, για να διασφαλιστεί ότι ο πελάτης απέκτησε την καλύτερη απόδοση σύμφωνα με την τέλεια
