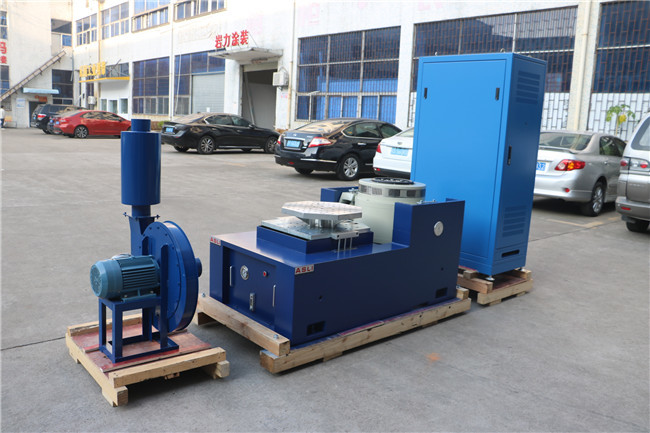

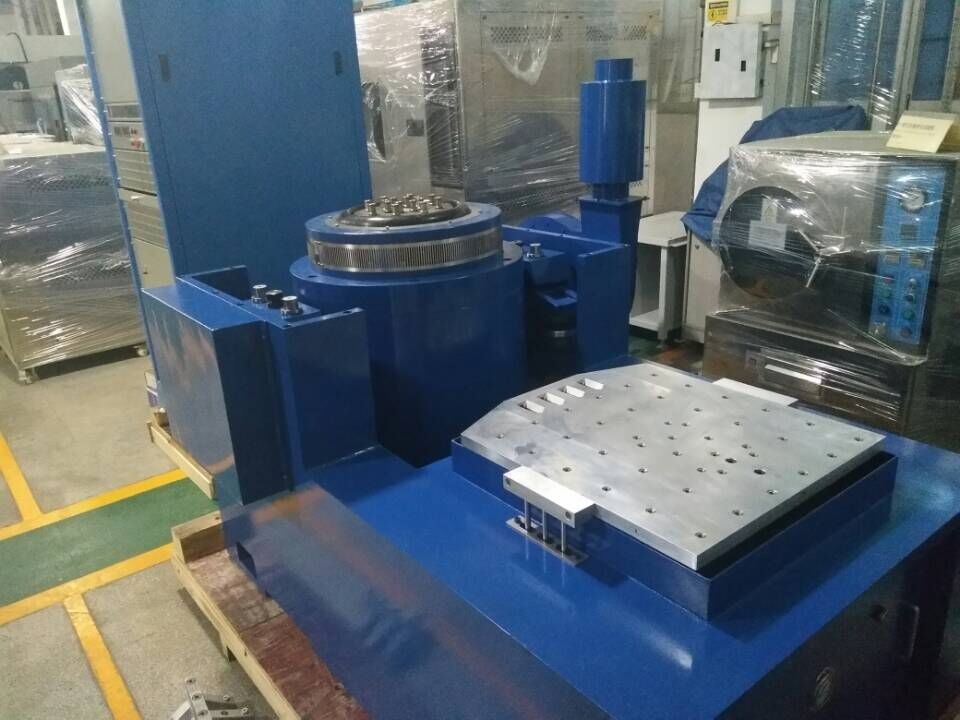

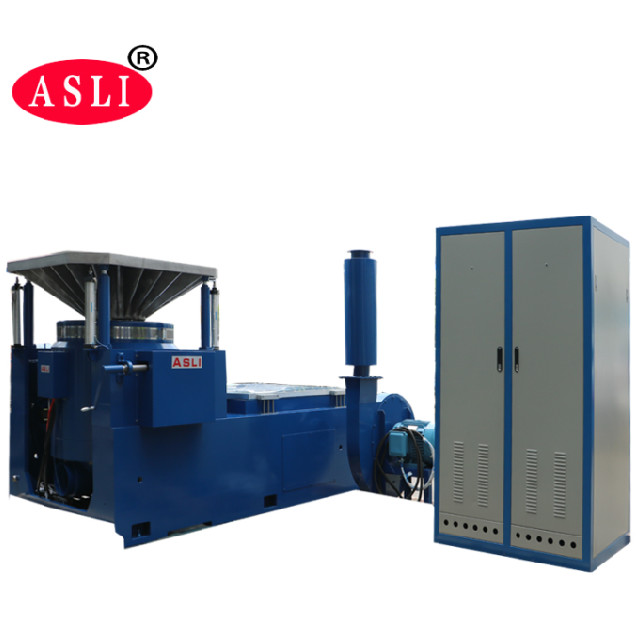

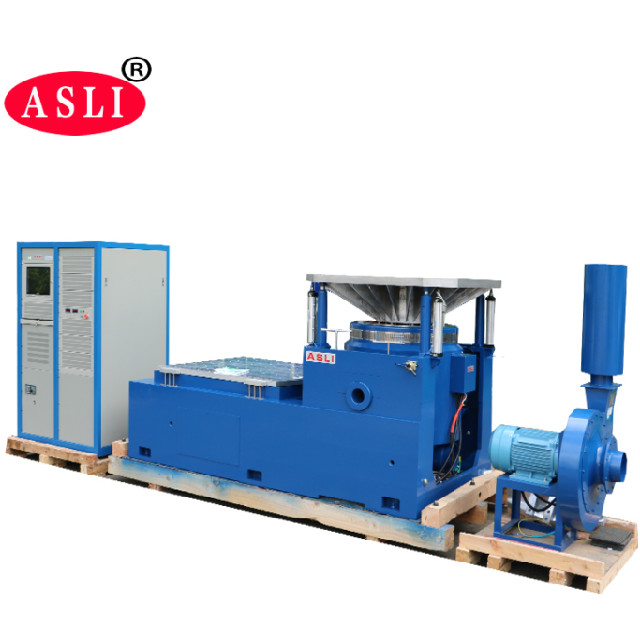

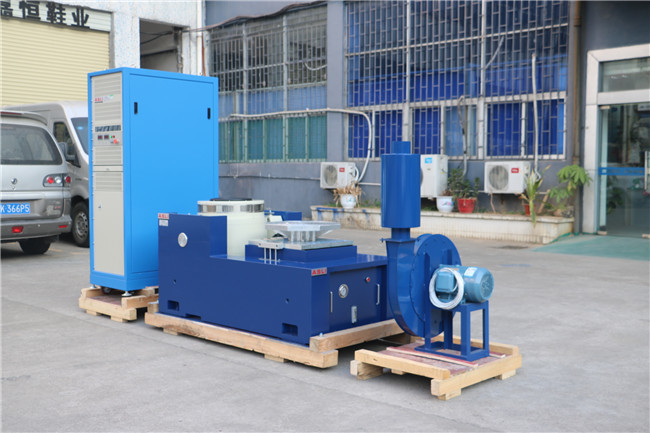

Το σύστημα δοκιμής δονήσεων χρησιμοποιείται κυρίως για δοκιμές περιβάλλοντος δονήσεων και συγκρούσεων προϊόντων, δοκιμές διαλογής περιβαλλοντικών πιέσεων, δοκιμές αξιοπιστίας.Δοκιμαστής ηλεκτρομαγνητικών δονήσεων πλήρως σύμφωνα με το πρότυπο σχεδιασμού δοκιμών που σχετίζονται με μπαταρίες, προσομοίωση υπό τις συγκεκριμένες συνθήκες της δοκιμής δονήσεων της μπαταρίας, η μπαταρία ή η συσκευή μπαταρίας στερεώνεται στον πίνακα δονήσεων, σύμφωνα με την προβλεπόμενη συχνότητα,κατάσταση επιτάχυνσης και μετατόπισης κατά μήκος του δείγματος της μπαταρίας δονήσεις τριών αμοιβαία κάθετες κατευθύνσεις μετρούμενη μπαταρία δεν πρέπει να διαρρεύσειΟι δοκιμές δονήσεων είναι εξαιρετικά ευρείες, από πλαίσια κυκλωμάτων, μπαταρίες, αεροπλάνα, πλοία, πυραύλους, πυραύλους,αυτοκίνητα και οικιακές συσκευές και άλλα βιομηχανικά προϊόντα.
Πρότυπα δοκιμών
GB/T 31241-2014 Φορητά ηλεκτρονικά προϊόντα με μπαταρίες ιόντων λιθίου και απαιτήσεις ασφάλειας των μπαταριών
GB/T 18287-2013 Η προδιαγραφή της μπαταρίας ιόντων λιθίου που χρησιμοποιείται για κινητά τηλέφωνα.Οι απαιτήσεις εξωτερικού βραχυκυκλώματος
GB/T 8897.4-2008 Γαλβανικές κυψέλες μέρος 4 απαιτήσεις ασφάλειας των μπαταριών ιόντων λιθίου
YD/T 2344.1-2011 Επικοινωνία Συσκευή μπαταριών λιθίου ιόντων φωσφορικού σιδήρου Μέρος 1: ολοκληρωμένη μπαταρία
GB/T 21966-2008 Απαιτήσεις ασφάλειας της μπαταρίας και της μπαταρίας λιθίου στις μεταφορές
MT/T 1051-2007 μπαταρία ιόντων λιθίου που χρησιμοποιείται για τη λάμπα ανθρακωρύχου
YD 1268-2003 Οι απαιτήσεις ασφαλείας και οι μέθοδοι δοκιμής της μπαταρίας λιθίου και του φορτιστή που χρησιμοποιούνται στο κινητό τηλέφωνο
GB/T 19521.11-2005 Συσκευή μπαταριών ιόντων λιθίου επικίνδυνων εμπορευμάτων
YDB 032-2009 Συσκευή μπαταριών ιόντων λιθίου τύπου υποστήριξης επικοινωνίας
UL 1642:2012 Πρότυπο για τις μπαταρίες λιθίου
UL 2054: 2012 Ηλεκτρικές μπαταρίες οικιακής χρήσης και εμπορικής χρήσης
UN38.3 (2012) Μέρος 3: Πρόταση για τη μεταφορά επικίνδυνων εμπορευμάτων - δοκιμή και τυποποιημένο εγχειρίδιο
IEC 62133-2012 Απαιτήσεις ασφάλειας για μπαταρίες και συσσωρευτές που περιέχουν αλκαλικό ή όξινο ηλεκτρολύτη
IEC 62281: 2004 Απαιτήσεις ασφάλειας κατά τη μεταφορά μπαταριών και μπαταριών λιθίου
IEC 60086: 2007Γκαλβανικές κυψέλες μέρος 4 απαιτήσεις ασφάλειας των μπαταριών ιόντων λιθίου
GJB150,GJB360,GJB548,GJB1217,ΜΙΛ-STD-810F,MIL-STD-883E κλπ.
| Παραμέτροι ηλεκτρομαγνητικών συσσωρευτών δονήσεων: | ||||
| Μέγιστη δύναμη συναρπασμού σινού | 5000Kg.f κορυφή | |||
| Η μεγαλύτερη τυχαία δύναμη δονήσεων | 5000Kg.f r.ms | |||
| Η μεγαλύτερη δύναμη δονήσεων | 10000Kg.f κορυφή | |||
| Πεδίο συχνότητας | DC ~ 4000 Hz | |||
| Μέγιστη μετατόπιση | 75 mm p-p ((τιμή από κορυφή σε κορυφή) | |||
| Μέγιστη ταχύτητα | 10,8m/s | |||
| Μέγιστη επιτάχυνση | 100G ((980 m/s2) | |||
| Πρώτη συχνότητα συντονισμού | 3500 Hz | |||
| Μέγιστο φορτίο | 750 κιλά | |||
| Διάμετρος κυλιόμενου κυλίνδρου (διάμετρος εργασίας) | Διάμετρο 450 mm | |||
| Η ποιότητα του κινούμενου σπείρου | 50 κιλά | |||
| Μέγιστο φορτίο | 750 κιλά | |||
| Πίνακας βιδών | 13 x M8 | |||
| Διαρροή μαγνητικού ρεύματος | < 10 gauss | |||
| Διάσταση | 800 χιλιοστά x 800 χιλιοστά x 800 χιλιοστά ((Κοντά μηχανή) | |||
| Βάρος | Περίπου 1500 κιλά. | |||
| Το σύστημα servo | ||||
| Λειτουργία | Θερμοκρασία, πίεση αέρα, μετατόπιση, υπερφόρτωση, υπερστροφή, υποφόρτωση εισόδου, εξωτερική βλάβη, τροφοδοσία ελέγχου, λογική, έλλειψη ίσης εισόδου. | |||
| Ψηφιακός ελεγκτής δονήσεων | ||||
| Διαμόρφωση υλικού | 2 εισροές καναλιών,1 εισροές καναλιών | |||
| Υπολογιστής ελέγχου | Αρχικοί υπολογιστές της Lenovo, οθόνη υγρών κρυστάλλων (Με πληκτρολόγιο / οπτικό ποντίκι) | |||
| Λογισμικό | Κινέζικη/Αγγλική λειτουργία, ανάλυση χρονικού τομέα και τομέα συχνότητας, πηγή σήματος, ανάλυση συχνότητας σινουσιαστικής σάρωσης κλπ. Το WORD μπορεί να παράγει αυτόματα εκθέσεις δοκιμών, σήματα και προβολή δεδομένων,αποθήκευση, καθορίζει τις παραμέτρους δοκιμής και την ανάλυση της λειτουργίας. | |||
| Λειτουργικό σύστημα | Windows 2000/ XP | |||
| Αισθητήρας επιτάχυνσης B&W |
Διάταξη συχνοτήτων: ̇2000Hz ευαισθησία: 50mv/g εύρος θερμοκρασίας: - 24 - 250°C |
|||
| Ηλεκτρικές απαιτήσεις | ||||
| Ηλεκτρική πηγή | 3 φάσεις, 380V/50Hz | |||
