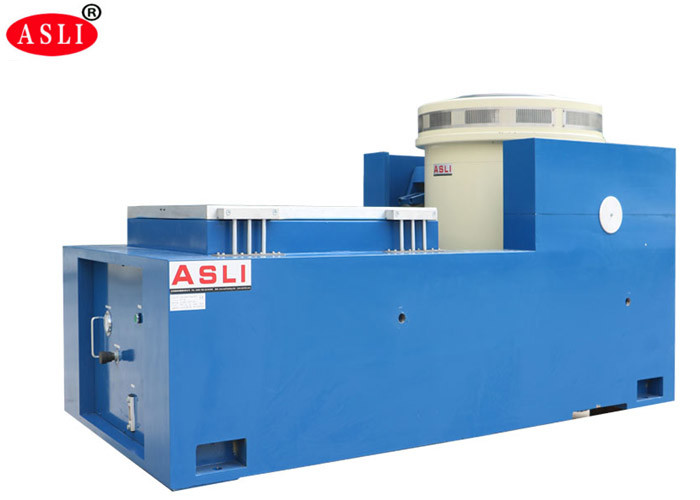

2000kg. Μηχανή δόνησης κουνημάτων Φ, ηλεκτροδυναμικά συστήματα δονητών 1.6m/S
Product Details
| Δύναμη sinus: | 20000N | Ταχύτητα: | 10,6m/s |
|---|---|---|---|
| Κατεύθυνση δονήσεων: | Κάθετη | Επιτάχυνση: | 100γρ |
| Συχνότητα: | 3~3000HZ | Ισχύς: | 380v 3 φάση |
| Μετατόπιση: | 51MM | κινούμενη σπείρα: | 320 nm |
| Επισημαίνω |
μηχανή δόνησης κουνημάτων 2000kg.f,μηχανή δόνησης κουνημάτων 1.6m/s,1.6m/s ηλεκτροδυναμικά συστήματα δονητών |
||
Product Description
Κορυφαία συστήματα δοκιμών δονήσεων αυτοκινήτων σχεδιασμένα για να προσομοιώνουν δυναμικές συνθήκες λειτουργίας και πεδίου. Αυτό το ηλεκτροδυναμικό σύστημα δονητή 2000 kgf προσφέρει αξιόπιστες δοκιμές δονήσεων υψηλής συχνότητας για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.
Οι δοκιμές δονήσεων είναι μια διαδικασία που παρακολουθεί τα επίπεδα και τα μοτίβα των σημάτων δονήσεων εντός ενός εξαρτήματος, μηχανήματος ή δομής για τον εντοπισμό μη φυσιολογικών συμβάντων δονήσεων και την αξιολόγηση της συνολικής κατάστασης του αντικειμένου δοκιμής.
Είμαστε κατασκευαστής δημοφιλών ηλεκτρομαγνητικών τριών αξόνων τραπεζιών δονήσεων και εργαστηριακών ελεγκτών δονήσεων και κρούσεων. Τα συστήματά μας υιοθετούν προηγμένες σύγχρονες τεχνολογίες, συμπεριλαμβανομένης της δομής διπλού μαγνητικού κυκλώματος, των αυτο-παραγόμενων δακτυλίων δράσης σκελετού, της αερομεταφερόμενης στήριξης, των ρουλεμάν κυλίνδρων και της γραμμικής καθοδήγησης, και της απομόνωσης του άξονα. Αυτές οι τεχνολογίες επιτρέπουν την ολοκλήρωση δοκιμών ημιτονοειδών δονήσεων στους τρεις άξονες X, Y, Z και δοκιμών τυχαίων δονήσεων ευρέος φάσματος, καθώς και κλασικών δοκιμών παλμών (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) και δοκιμών φάσματος απόκρισης κρούσης.
Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστημικής, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.
- Καλοσχεδιασμένος δυναμικός σκελετός δακτυλίου με υψηλότερη συχνότητα αξονικού συντονισμού.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν κυλίνδρων ράβδου ροκέρ με ευθεία και προσανατολισμένη εισαγωγή ακαμψίας σύνθετου σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομόνωση άξονα βάσης αφιερωμένη στη χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης διασφαλίζει υψηλή αξιοπιστία του δυναμικού δακτυλίου.
- Ο νέος σχεδιασμός αγωγού βελτιώνει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν αυξάνουν την ικανότητα του τραπεζιού δονήσεων και βελτιώνουν την απόδοση χαμηλής συχνότητας.
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Σε ένα μικρό πάγκο φόρτωσης, επιτυγχάνονται υψηλότερη επιτάχυνση και συχνότητα λειτουργίας, βελτιώνοντας την ικανότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανής.

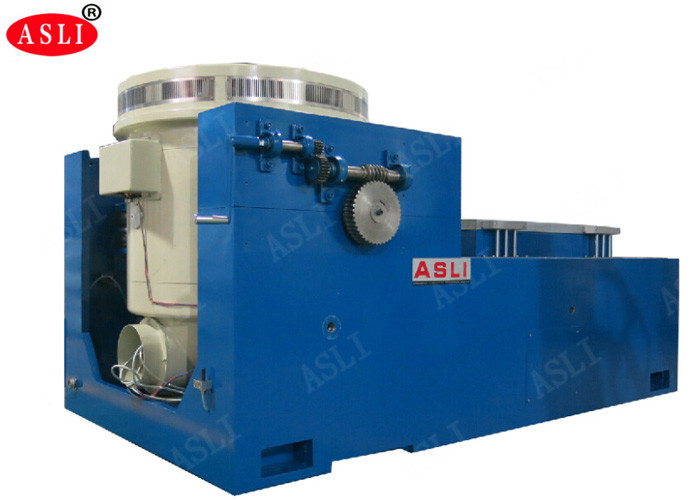

- Η οριζόντια βάση και η βάση δονήσεων είναι ενιαίου τύπου με τέλεια δομή, προσφέροντας ευκολία στην εγκατάσταση και τη ρύθμιση.
- Στατική ράγα πίεσης, σχεδιασμός V, με ικανότητα αντίστασης κλίσης και αντίστασης πλάγιας φόρτωσης.
- Ενσωματωμένη αντλία λαδιού με καλή δομή και εύκολη λειτουργία.
| Μοντέλο | Μέγεθος Βάσης (mm) | Εύρος Συχνότητας (Hz) | Βάρος Κινητών Μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
Η κάθετη βάση επέκτασης VT και τα καθορισμένα σφιγκτήρες υπολογίζονται με ακρίβεια και σχεδιάζονται σχολαστικά για να διασφαλιστεί ότι ο πελάτης αποκτά την καλύτερη απόδοση, με βάση μια τέλεια δομή, υλικά υψηλής ποιότητας και ανώτερη κατασκευή.
| Μοντέλο | Βάρος (kg) | Μέγιστη Συχνότητα (Hz) | Μέγεθος Βάσης |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλή Βάση) | 220 | 350 | Φ1200 |
Για περισσότερες πληροφορίες σχετικά με τα Κορυφαία Συστήματα Δοκιμών Δονήσεων Αυτοκινήτων που σχεδιάστηκαν για να προσομοιώνουν δυναμικές συνθήκες λειτουργίας και πεδίου, επικοινωνήστε μαζί μας!
