Πίνακας 3000kg PCB. Μηχανή δοκιμής εργαστηρίων εξοπλισμού επιτραπέζιας δοκιμής δόνησης Φ 2.0m/S
Product Details
| ημιτονοειδής δύναμη: | 30000Ν | Ταχύτητα: | 2,0 m/s |
|---|---|---|---|
| Εκτόπισμα: | 75 χιλιοστά | Συχνότητα: | 3~3500HZ |
| φόρτωση: | 500 κιλά | επιτάχυνση: | 100 γρ |
| οπλισμός: | 450 χλστ | Μάρκα: | ASLI |
| Μέγεθος τραπεζιού: | 600x600mm | ||
| Επισημαίνω |
Εξοπλισμός δοκιμής τραπεζών δονήσεων PCB,Μηχανή δοκιμής εργαστηρίου 3000kg.F,2.0m/S εξοπλισμός τραπεζών δονήσεων |
||
Product Description

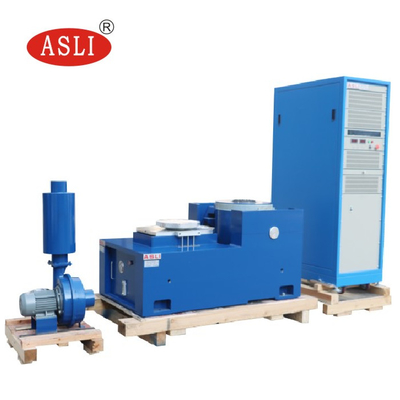

Το ηλεκτρομαγνητικό τραπέζι δόνησης χρησιμοποιείται ευρέως σε βιομηχανίες άμυνας, αεροπορίας, αεροδιαστημικής, επικοινωνιών, ηλεκτρονικών, αυτοκινήτων και οικιακών συσκευών. Έχει σχεδιαστεί για να ανιχνεύει σφάλματα πρώιμου σταδίου, να προσομοιώνει πραγματικές συνθήκες λειτουργίας και να εκτελεί δοκιμές αντοχής δομής. Το ευρύ φάσμα εφαρμογών του, η αξιοσημείωτη ακρίβεια δοκιμών και η αξιόπιστη απόδοσή του το καθιστούν απαραίτητο εργαλείο για τη διασφάλιση ποιότητας και την επικύρωση προϊόντων.
Το σύστημα υποστηρίζει λειτουργίες ημιτονοειδούς κύματος, FM, σάρωσης, προγραμματιζόμενης, πολλαπλασιαστή συχνότητας, λογαριθμικής, μέγιστης επιτάχυνσης, διαμόρφωσης πλάτους και χρονικού ελέγχου. Διαθέτει πλήρη έλεγχο υπολογιστή μαζί με απλή λειτουργία σταθερής επιτάχυνσης και σταθερού πλάτους. Κάθε μονάδα υποβάλλεται σε συνεχή δοκιμή χωρίς βλάβες για τρεις μήνες, εξασφαλίζοντας σταθερή απόδοση και αξιόπιστη ποιότητα.
| Δύναμη ημιτόνου (κορυφή) | 30 kN |
|---|---|
| Δύναμη κρούσης (κορυφή) | 60 kN |
| Εύρος συχνοτήτων | 5–2.600 Hz |
| Μετατόπιση (συνεχής) | 100 mm |
| Μέγ. ταχύτητα | 1,8 m/s |
| Μέγ. επιτάχυνση | 75 G |
| Διάμετρος οπλισμού | 445 mm |
| Συχνότητα συντονισμού 1ης τάξης | 2.400 Hz |
| Επιτρεπόμενη ροπή εκκεντρότητας | >500 N·m |
| Βάρος οπλισμού | 40 kg |
| Διάσταση βίδας HE/ST | M10 (μετρικό) |
| Συχνότητα απομόνωσης αξονικής δόνησης | <3 Hz |
| Μέγ. ωφέλιμο φορτίο | 500 kg |
| Διαρροή μαγνητικής ροής | ≤1 mT |
| Διαστάσεις (Μ×Π×Υ, αφαίρετο) | 1.330 × 860 × 1.250 mm |
| Βάρος (αφαίρετο) | 2.500 kg |
| Εγκατάσταση | Λαστιχένιο πατάκι (απαιτούνται βίδες αγκύρωσης) |
| Έξοδος ενισχυτή | 30 kVA |
|---|---|
| SNR | >65 dB |
| Ονομαστική τάση εξόδου | 120 Vrms |
| Αποδοτικότητα ενισχυτή | >90% |
| Διαστάσεις (Μ×Π×Υ, αφαίρετο) | 800 × 900 × 2.100 mm |
| Βάρος (αφαίρετο) | 500 kg |
| Όγκος αέρα | 0,46 m³/s |
|---|---|
| Ισχύς | 7,5 kW |
| Διάμετρος αεραγωγού | 200 mm |
| Πίεση αέρα | 8,8 kPa |
| Εγκατάσταση | Μπορεί να συνδεθεί στην οροφή (έως δύο γωνίες 90°), μέγιστη διαδρομή 20 πόδια |
| Διαστάσεις | 600 × 600 mm |
|---|---|
| Πάχος | 45 mm |
| Όριο συχνότητας | 2.000 Hz |
| Ενεργό μάζα | 54 kg |
Σημείωση: Χρησιμοποιείται ρουλεμάν λαδιού υψηλής πίεσης για καλύτερη ομοιομορφία.
| Ελεγκτής δόνησης | Ελεγκτής δόνησης με λειτουργίες ημιτόνου, τυχαίας, κρούσης και αυτόματης βαθμονόμησης |
|---|---|
| Επιταχυνσιόμετρο | 100 mV/g, εύρος: 50 g, συχνότητα λειτουργίας: 1–10 kHz, βάρος: 11 g, με καλώδιο χαμηλού θορύβου 10 ποδιών |
| Θάλαμοι περιβάλλοντος | Υποστηρίζεται |
|---|---|
| Κινητές συσκευές | Προσαρμόσιμο |
| Πλάκες μόνωσης | Προσαρμόσιμο |
| Στήριγμα | Προσαρμόσιμο |
| Εύρος θερμοκρασίας | 0–40 °C |
|---|---|
| Εύρος υγρασίας | 0–90%, χωρίς συμπύκνωση |
| Απαιτήσεις ισχύος | 380 V / 3 φ / 50 Hz, 40 kVA |
| Πίεση πεπιεσμένου αέρα | 0,6 MPa |
| Μοντέλο | Ονομαστική δύναμη ημιτόνου (N) | Ονομαστική τυχαία δύναμη (N) | Εύρος συχνοτήτων (Hz) | Ονομαστική επιτάχυνση (m/s²) | Ονομαστική ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγ. Φορτίο (kg) | Κινητό πηνίο (kg) | Διάσταση κινητού πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |

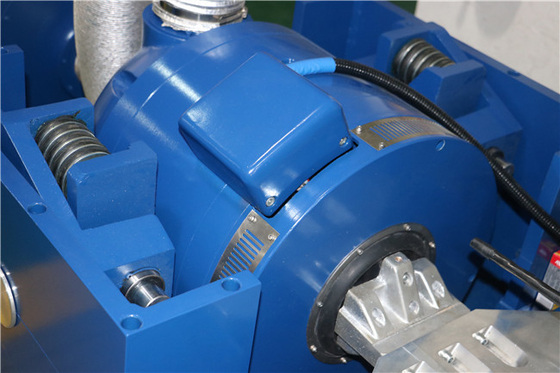

- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου με υψηλότερη συχνότητα αξονικού συντονισμού.
- Ο σχεδιασμός διπλού μαγνητικού κυκλώματος εξασφαλίζει χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν κυλίνδρων ράβδου ροκέρ με ευθεία και προσανατολισμένη εισαγωγή ακαμψία σώματος για εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο θεμέλιο τραμπέτας αφιερωμένο στην απομόνωση δονήσεων, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία στο σύστημα κίνησης εξασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αεραγωγού βελτιώνει την ψυκτική επίδραση.
- Στατική ακαμψία και δυναμική ακαμψία του ρουλεμάν με μικρό φαινόμενο μπάλας, αυξάνοντας την ικανότητα φόρτισης του τραπεζιού δόνησης και βελτιώνοντας την απόδοση χαμηλής συχνότητας.
Product Highlights
Το τραπέζι δόνησης ASLI ES-30 αποδίδει ημιτονοειδές δύναμη 30 kN, ταχύτητα 2,0 m/s, ωφέλιμο φορτίο 500 κιλά, 3-3500 Hz. Ιδανικό για PCB, αυτόματη μπαταρία, δοκιμές ηλεκτρονικών. Προσαρμοσμένα φωτιστικά, διαθέσιμοι θάλαμοι. Σταθερή, αξιόπιστη απόδοση.
