Για το σύστημα δοκιμής δόνησης, παρακαλώ που προετοιμάζεται για κατωτέρω και στείλετε την έρευνά σας, θα σας βοηθήσουμε στο recommond κατάλληλο πρότυπο
Περιγραφή δειγμάτων
Μάζα δοκιμής δειγμάτων
Διαστάσεις δειγμάτων
Σχεδιάγραμμα δοκιμής εάν διαθέσιμος
Ανώτατη επιτάχυνση της δοκιμής
Χ, Υ, δοκιμή κατεύθυνσης Ζ ή μόνο δοκιμή κατεύθυνσης Ζ
Πρότυπη προδιαγραφή στην επίδειξη
| Προδιαγραφή συστημάτων | |||
| Πρότυπο συστημάτων: | ES-10 | ||
| Φάσμα συχνότητας: | 3~3500 | ||
| Εκτιμημένη δύναμη | Ημίτονο Ν | 10000 | |
| Τυχαίο Ν | 20000 | ||
| Κλονισμός Ν | 20000 | ||
| Η μέγιστη ACC. | ημίτονο (m/s2) | 1000 | |
| Τυχαίος (m/s2 RMS) | 1000 | ||
| Κλονισμός (m/s2) | 2000 | ||
| Η μέγιστη Vel. | ημίτονο (m/s2) | 1.8 | |
| Κλονισμός (m/s2) | 1.8 | ||
| Μέγιστο Disp. | Μέγιστο ταξίδι χιλ. (PP) |
51 | |
| Κινούμενη σπείρα | 12kgs | ||
| Διάσταση της κίνησης της σπείρας | Dia 240mm | ||
| Ανώτατο φορτίο: | 270kgs | ||
Άλλες επιλογές δονητών δόνησης availabel
| Πρότυπο |
Εκτιμημένο ημίτονο Δύναμη (ν) |
Εκτιμημένος τυχαίος Δύναμη (ν) |
Συχνότητα Σειρά (Hz) |
Εκτιμημένη επιτάχυνση (m/s2) | Εκτιμημένη ταχύτητα (m/s) |
Εκτιμημένη μετατόπιση (PP) χιλ. |
Μέγιστη φόρτωση (κλ) | κινούμενη σπείρα (κλ) |
Διάσταση Κινούμενη σπείρα (χιλ.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Παράδειγμα δόνησης για την τυχαία δοκιμή
Χαρακτηριστικά γνωρίσματα:
1. Καλά σχεδιασμένος δυναμικός σκελετός κύκλων, με μια υψηλότερη συχνότητα σκηνικής αξονική αντήχησης.
2. Δύο-μαγνητικό κύκλωμα, χαμηλή, συμπαγής δομή διαρροής μαγνητικής ροής και λογικός.
3. Rocker ρουλεμάν κυλίνδρων ράβδων κατ' ευθείαν και εισαγωγή-προσανατολισμένος σύνθετος προσανατολισμός ακαμψίας σωμάτων, εκκεντρική χωρητικότητα φορτίων.
4. Trunnion ίδρυμα απομόνωσης που αφιερώνεται στη χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5. Κίνηση προηγμένης τεχνολογίας γύρω από το σύστημα για να εξασφαλίσει ότι ο δυναμικός κύκλος της υψηλής αξιοπιστίας.
6. Το νέο σχέδιο αγωγών και ενισχύει την επίδραση ψύξης.
7. Η στατική ακαμψία, δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν, που αυξάνει την επιτραπέζια ικανότητα δόνησης, βελτιώνει τη χαμηλής συχνότητας απόδοση.
Τεχνικές παράμετροι του οριζόντιου πίνακα δόνησης (δοκιμή άξονα Χ, Υ)

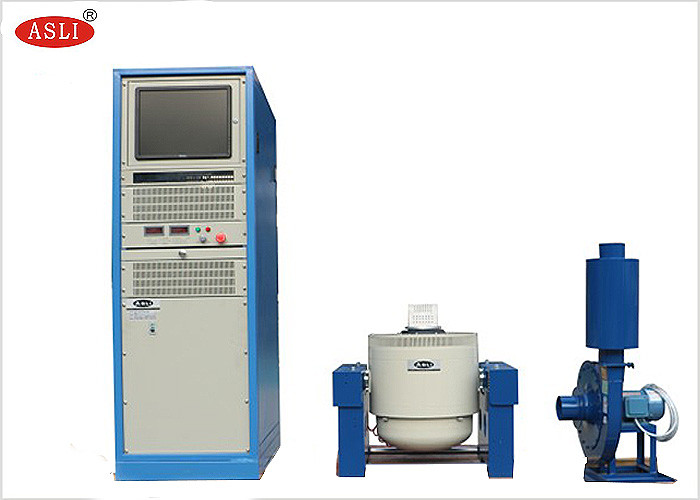

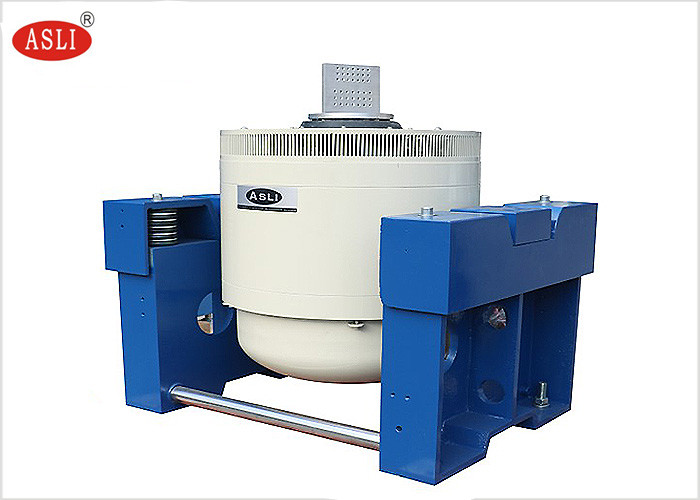

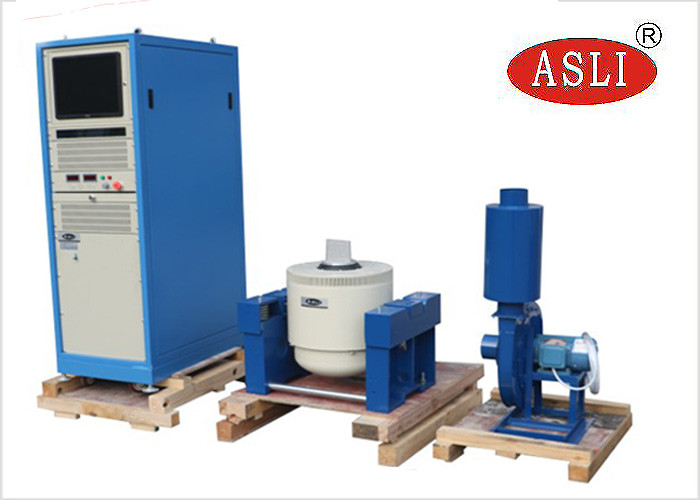

Pics για την αναφορά:
