Όργανα δοκιμής εργαστηρίων συστημάτων δοκιμής δόνησης ISTA 1.8m/S
Product Details
| ημιτονοειδής δύναμη: | 6000Ν | Ταχύτητα: | 1,8 m/s |
|---|---|---|---|
| Εκτόπισμα: | 25 mm | Συχνότητα: | 3~3500HZ |
| φόρτωση: | 180 κιλά | επιτάχυνση: | 100 γρ |
| οπλισμός: | 450 χλστ | Μάρκα: | ASLI |
| Μέγεθος τραπεζιού: | 500x500mm | ||
| Επισημαίνω |
Σύστημα δοκιμής δόνησης ISTA,1.8m/s σύστημα δοκιμής δόνησης,Όργανα δοκιμής εργαστηρίων ISTA |
||
Product Description

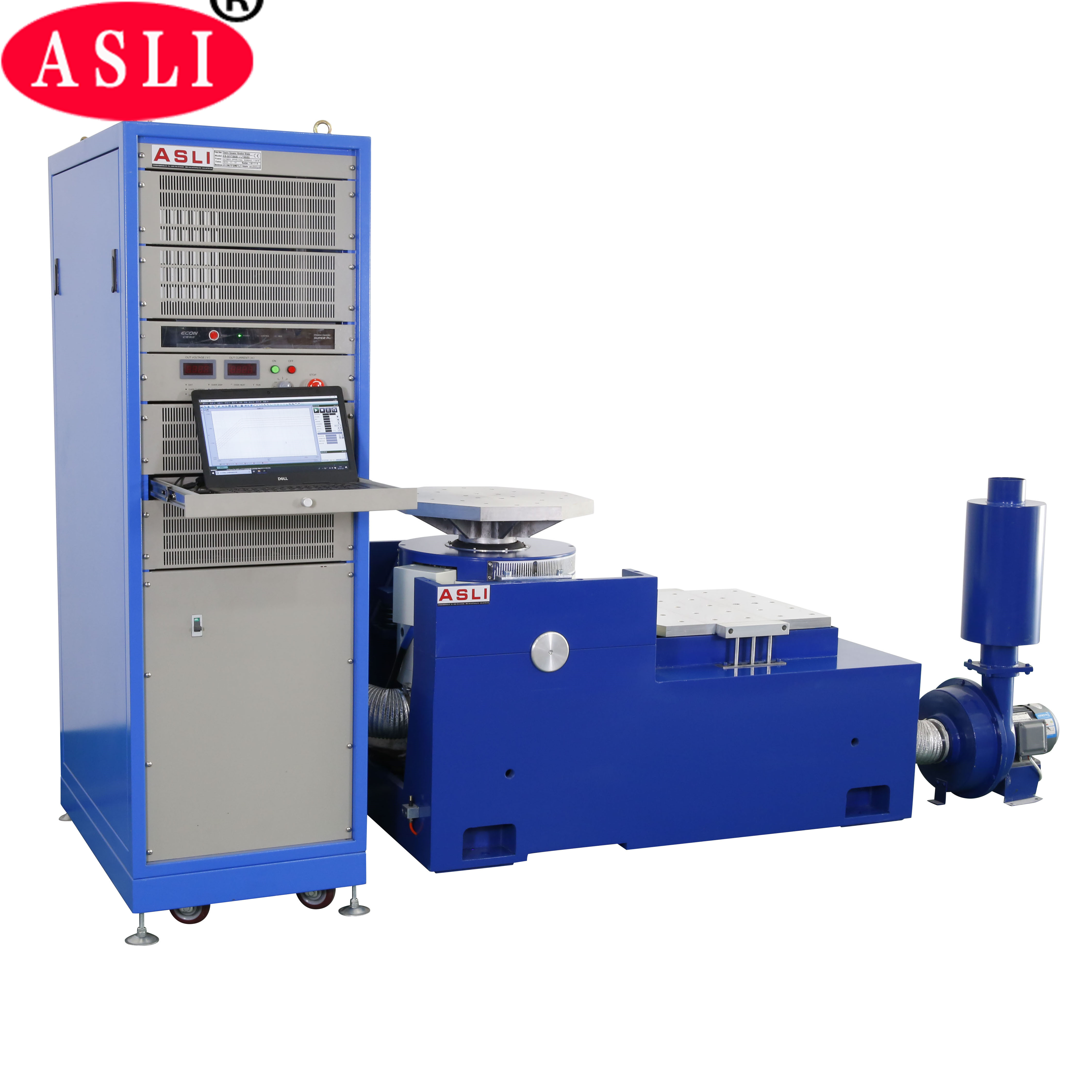

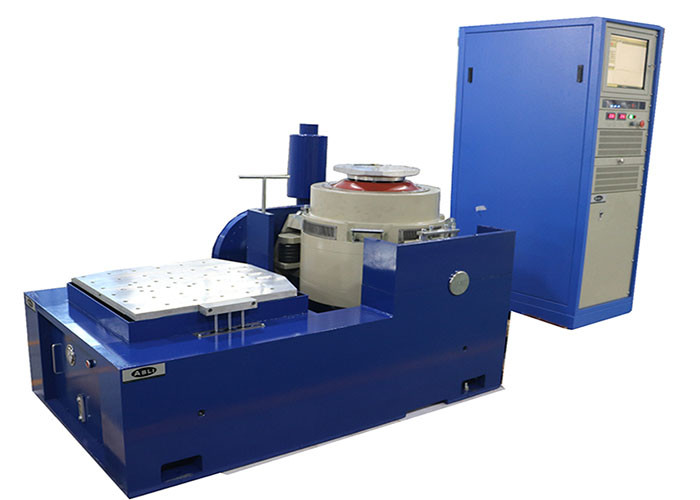

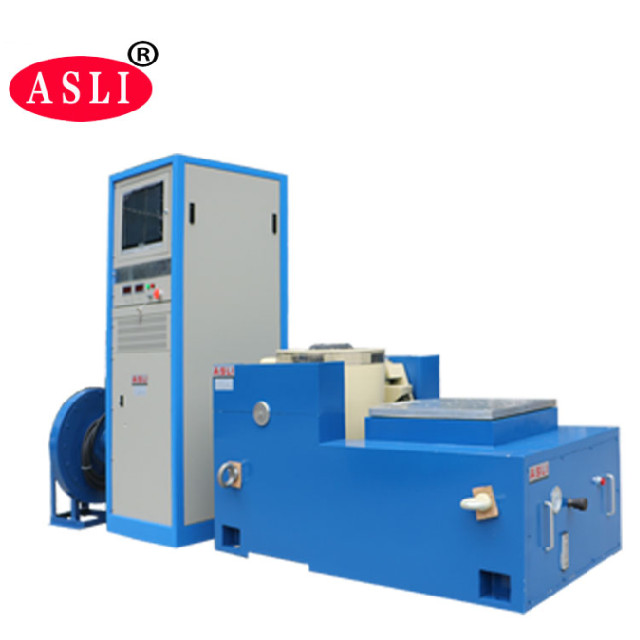

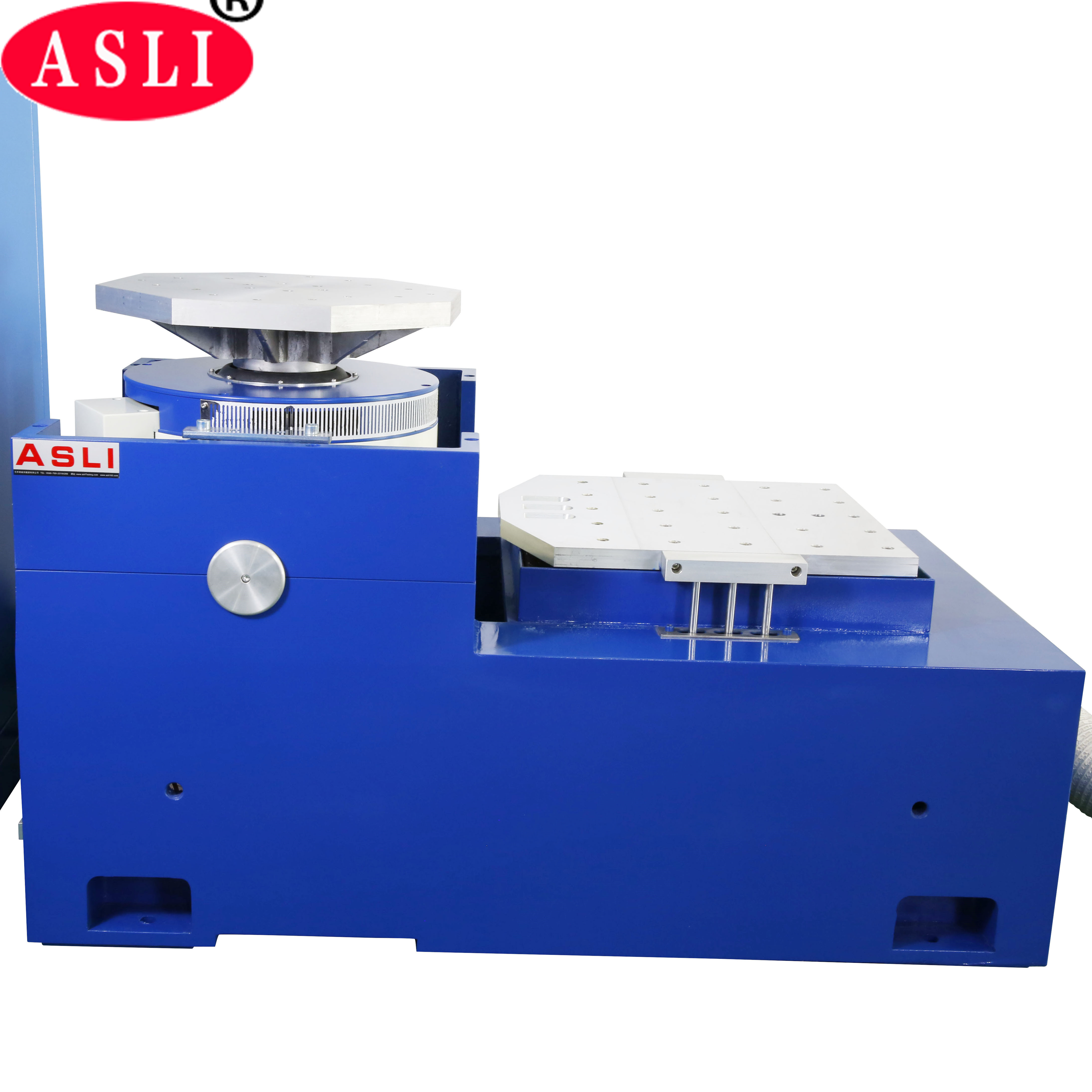

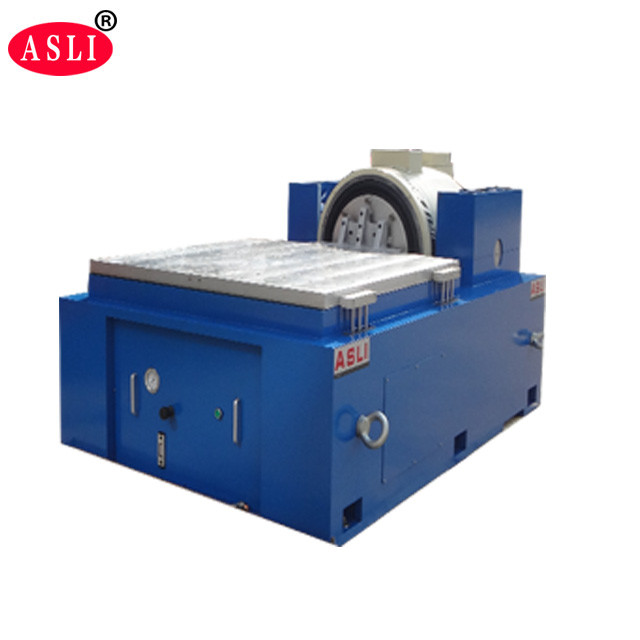

Το σύστημα δοκιμής δονήσεων ISTA 1.8m/s είναι ένα ηλεκτροδυναμικό όργανο δοκιμής δονήσεων υψηλής απόδοσης, σχεδιασμένο για εργαστηριακές και βιομηχανικές εφαρμογές. Συμβατό με τα πρότυπα ISTA 1A, 2A και 3A, αυτό το σύστημα προσφέρει αξιόπιστη απόδοση με εύρος συχνοτήτων 1 Hz και μετατόπιση έως 75 mm. Χρησιμοποιείται ευρέως σε βιομηχανίες άμυνας, αεροπορίας, αεροδιαστημικής, επικοινωνιών, ηλεκτρονικών, αυτοκινητοβιομηχανίας και οικιακών συσκευών για έγκαιρη ανίχνευση σφαλμάτων, προσομοίωση πραγματικών συνθηκών λειτουργίας και δοκιμές αντοχής δομών.
Το σύστημα υποστηρίζει λειτουργίες ημιτονοειδούς κύματος, FM, σάρωσης, προγραμματιζόμενης, πολλαπλασιαστή συχνότητας, λογαριθμικής, μέγιστης επιτάχυνσης, διαμόρφωσης πλάτους και χρονικού ελέγχου. Διαθέτει πλήρη έλεγχο μέσω υπολογιστή με απλές επιλογές σταθερής επιτάχυνσης και σταθερού πλάτους. Ο εξοπλισμός έχει υποβληθεί σε συνεχή δοκιμή χωρίς βλάβες για 3 μήνες, εξασφαλίζοντας σταθερή απόδοση και αξιόπιστη ποιότητα.
| Στοιχείο | Περιγραφή |
|---|---|
| Δύναμη ημιτόνου | 5,88 KN |
| Δύναμη κρούσης | 11,76 KN |
| Εύρος συχνοτήτων | 5–3000 Hz |
| Μετατόπιση | 51 mm |
| Μέγ. Ταχύτητα | 2 m/s |
| Μέγ. Επιτάχυνση | 981 m/s² (χωρίς φορτίο) |
| Διάμετρος οπλισμού | 200 mm |
| Επιτρεπόμενη ροπή φορτίου | >300 N·m |
| Αποτελεσματική μάζα οπλισμού | 6 kg |
| Μέγ. Χωρητικότητα φορτίου | 100 kg |
| Μαγνητική διαρροή | ≤1 mT |
| Συχνότητα απομόνωσης αξονικής δόνησης | <3 Hz |
| Σύνδεση φορτίου | 16 ανοξείδωτες υποδοχές M8 |
| Διάσταση (Μ×Π×Υ) | 850 × 665 × 760 mm |
| Περίπου. Βάρος | 990 kg |
Ο παρακάτω πίνακας περιγράφει τα διαθέσιμα μοντέλα της σειράς ES, καλύπτοντας ένα εύρος δυνατοτήτων δύναμης και διαμορφώσεων για να καλύψει διάφορες απαιτήσεις δοκιμών.
| Μοντέλο | Ονομαστική δύναμη ημιτόνου (N) | Ονομαστική τυχαία δύναμη (N) | Εύρος συχνοτήτων (Hz) | Ονομαστική επιτάχυνση (m/s²) | Ονομαστική ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγ. Φόρτιση (Kg) | Κινητό πηνίο (Kg) | Διάσταση κινητού πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
Σημείωση: Η ονομαστική μετατόπιση του μοντέλου ES-30 αναφέρεται ως 5l στην αρχική προδιαγραφή. Παρακαλούμε επιβεβαιώστε την ακριβή τιμή με τον κατασκευαστή.
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου με υψηλότερη συχνότητα αξονικού συντονισμού.
- Ο σχεδιασμός διπλού μαγνητικού κυκλώματος εξασφαλίζει χαμηλή μαγνητική διαρροή, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν κυλίνδρων ράβδου rocker με ευθεία και προσανατολισμένη εισαγωγή ακαμψία σύνθετου σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο θεμέλιο τραχυστήρα ειδικά για χρήση ορμόνης, προσφέροντας βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία στο κινούμενο σύστημα εξασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού ενισχύει την ψυκτική επίδραση για συνεχή λειτουργία.
- Η στατική ακαμψία και η δυναμική ακαμψία του ρουλεμάν είναι βελτιστοποιημένες, αυξάνοντας την ικανότητα φόρτισης του ρουλεμάν του τραπεζιού δονήσεων και βελτιώνοντας την απόδοση χαμηλής συχνότητας.
Product Highlights
Σύστημα δοκιμής κραδασμών ISTA 1,8 m/s με ημιτονοειδή δύναμη 6000N, φορτίο 180kg, 3~3500Hz, επιτάχυνση 100g και τραπέζι 500x500mm. Ιδανικό για εργαστηριακές δοκιμές στην αυτοκινητοβιομηχανία, την αεροδιαστημική και την ηλεκτρονική. Ανθεκτικό, αποτελεσματικό και αξιόπιστο με προσαρμόσιμες επιλογές.
