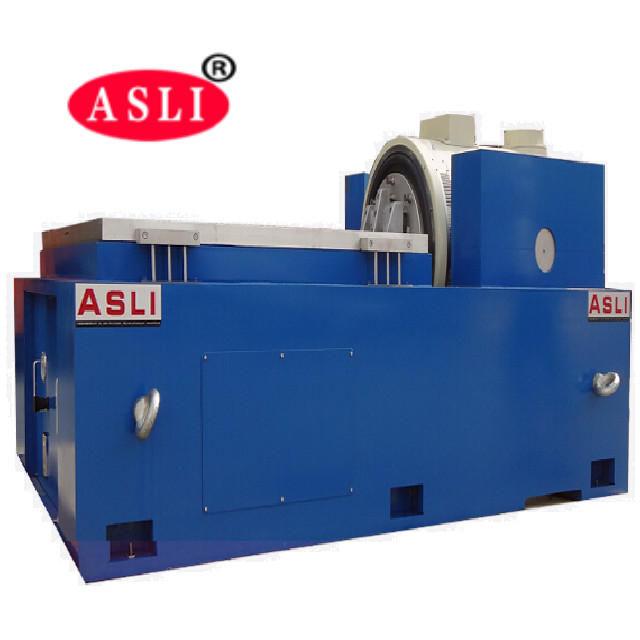

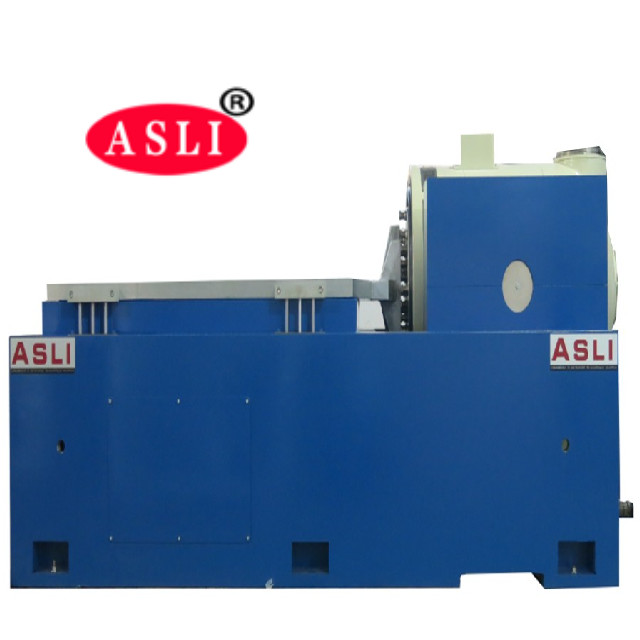

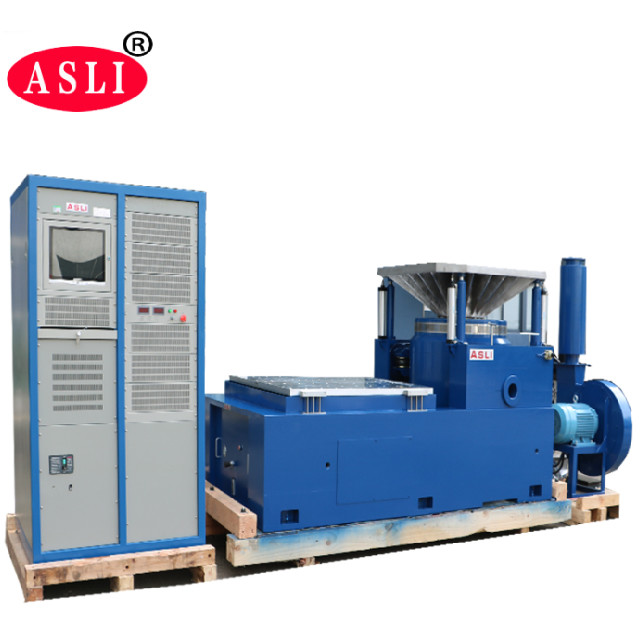

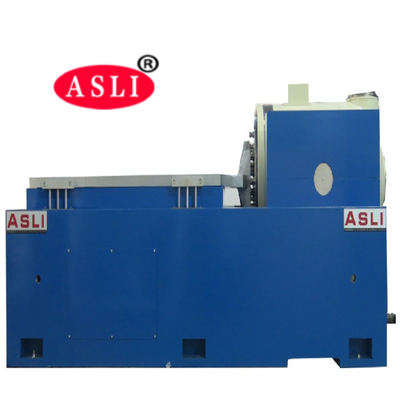

Το σύστημα δοκιμής δονήσεων χρησιμοποιείται κυρίως για δοκιμές περιβάλλοντος δονήσεων και συγκρούσεων προϊόντων, δοκιμές διαλογής περιβαλλοντικών πιέσεων, δοκιμές αξιοπιστίας.Δοκιμαστής ηλεκτρομαγνητικών δονήσεων πλήρως σύμφωνα με το πρότυπο σχεδιασμού δοκιμών που σχετίζονται με μπαταρίες, προσομοίωση υπό τις συγκεκριμένες συνθήκες της δοκιμής δονήσεων της μπαταρίας, η μπαταρία ή η συσκευή μπαταρίας στερεώνεται στον πίνακα δονήσεων, σύμφωνα με την προβλεπόμενη συχνότητα,κατάσταση επιτάχυνσης και μετατόπισης κατά μήκος του δείγματος της μπαταρίας δονήσεις τριών αμοιβαία κάθετες κατευθύνσεις μετρούμενη μπαταρία δεν πρέπει να διαρρεύσειΟι δοκιμές δονήσεων είναι εξαιρετικά ευρείες, από πλαίσια κυκλωμάτων, μπαταρίες, αεροπλάνα, πλοία, πυραύλους, πυραύλους,αυτοκίνητα και οικιακές συσκευές και άλλα βιομηχανικά προϊόντα.
Βασικά χαρακτηριστικά
* Ένα ηλεκτροδυναμικό κουνιστήρα με ψύξη αέρα
* Ρυθμιστής δονήσεων και ενισχυτής ισχύος δομημένοι σε ένα ντουλάπι
* Επιτυγχάνουμε 2400 newton ς μέγιστη στροφή sinus.
* Δοκιμή 3 άξονων X, Y, Z
Λειτουργίες ελέγχου
* Σινουσοειδείς δονήσεις σταθερής συχνότητας
* Τραυματισμός διακαθάρισμα * Τυχαία δονήσεις
* Κλασικό σοκ
Τυπικές εφαρμογές συστημάτων
* Δοκιμή περιβάλλοντος
* Δοκιμή οθόνης άγχους
* Δοκιμασμός δονήσεων
Οφέλη για τον χρήστη
* Η εύκολη εγκατάσταση μπορεί να γίνει από τον χρήστη
* Διασύνδεση χρήστη: οθόνη αφής LCD για την τοπική λειτουργία και pc-windows (μέσω ethernet) για την απομακρυσμένη λειτουργία
λειτουργία·
* Τοπική λειτουργία: γρήγορη εκκίνηση προκαθορισμένης δοκιμής, αποθήκευση δεκάδων προδιαγραφών δοκιμής.
* Απομακρυσμένη λειτουργία: όλες οι λειτουργίες του συστήματος, συμπεριλαμβανομένου του προσδιορισμού των δοκιμών και της αποθήκευσης των προδιαγραφών δοκιμών στο σύστημα ελέγχου, του ελέγχου δοκιμών, της αναθεώρησης των δεδομένων δοκιμών και της τεκμηρίωσης.
| Παραμέτροι ηλεκτρομαγνητικών συσσωρευτών δονήσεων: | ||||
| Μέγιστη δύναμη συναρπασμού σινού | 5000Kg.f κορυφή | |||
| Η μεγαλύτερη τυχαία δύναμη δονήσεων | 5000Kg.f r.ms | |||
| Η μεγαλύτερη δύναμη δονήσεων | 10000Kg.f κορυφή | |||
| Πεδίο συχνότητας | DC ~ 4000 Hz | |||
| Μέγιστη μετατόπιση | 75 mm p-p ((τιμή από κορυφή σε κορυφή) | |||
| Μέγιστη ταχύτητα | 10,8m/s | |||
| Μέγιστη επιτάχυνση | 100G ((980 m/s2) | |||
| Πρώτη συχνότητα συντονισμού | 3500 Hz | |||
| Μέγιστο φορτίο | 750 κιλά | |||
| Διάμετρος κυλιόμενου κυλίνδρου (διάμετρος εργασίας) | Διάμετρο 450 mm | |||
| Η ποιότητα του κινούμενου σπείρου | 50 κιλά | |||
| Μέγιστο φορτίο | 750 κιλά | |||
| Πίνακας βιδών | 13 x M8 | |||
| Διαρροή μαγνητικού ρεύματος | < 10 gauss | |||
| Διάσταση | 800 χιλιοστά x 800 χιλιοστά x 800 χιλιοστά ((Κοντά μηχανή) | |||
| Βάρος | Περίπου 1500 κιλά. | |||
| Το σύστημα servo | ||||
| Λειτουργία | Θερμοκρασία, πίεση αέρα, μετατόπιση, υπερφόρτωση, υπερστροφή, υποφόρτωση εισόδου, εξωτερική βλάβη, τροφοδοσία ελέγχου, λογική, έλλειψη ίσης εισόδου. | |||
| Ψηφιακός ελεγκτής δονήσεων | ||||
| Διαμόρφωση υλικού | 2 εισροές καναλιών,1 εισροές καναλιών | |||
| Υπολογιστής ελέγχου | Αρχικοί υπολογιστές της Lenovo, οθόνη υγρών κρυστάλλων (Με πληκτρολόγιο / οπτικό ποντίκι) | |||
| Λογισμικό | Κινέζικη/Αγγλική λειτουργία, ανάλυση χρονικού τομέα και τομέα συχνότητας, πηγή σήματος, ανάλυση συχνότητας σινουσιαστικής σάρωσης κλπ. Το WORD μπορεί να παράγει αυτόματα εκθέσεις δοκιμών, σήματα και προβολή δεδομένων,αποθήκευση, καθορίζει τις παραμέτρους δοκιμής και την ανάλυση της λειτουργίας. | |||
| Λειτουργικό σύστημα | Windows 2000/ XP | |||
| Αισθητήρας επιτάχυνσης B&W |
Διάταξη συχνοτήτων: ̇2000Hz ευαισθησία: 50mv/g εύρος θερμοκρασίας: - 24 - 250°C |
|||
| Ηλεκτρικές απαιτήσεις | ||||
| Ηλεκτρική πηγή | 3 φάσεις, 380V/50Hz | |||
