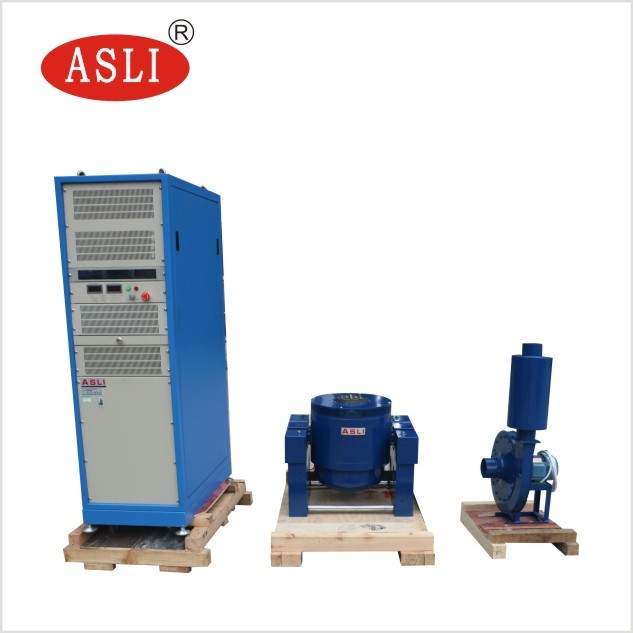

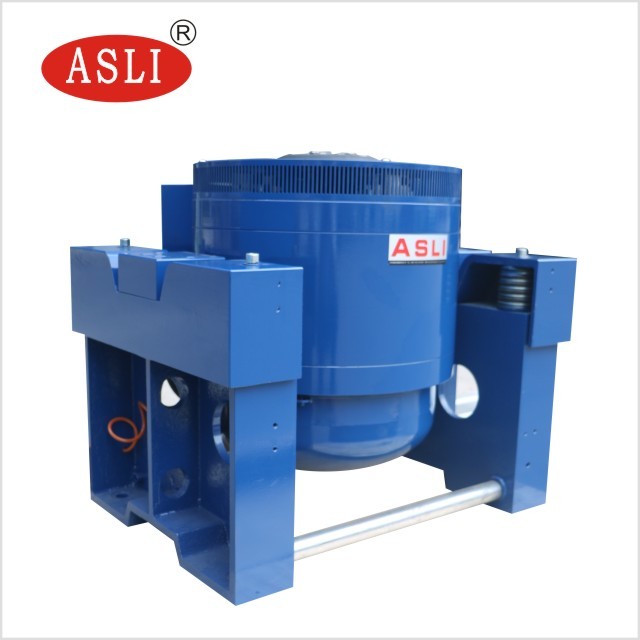

Δοκιμαστής Δόνησης Τριών Αξόνων Υψηλής Συχνότητας Ηλεκτροδυναμικής Δόνησης ISTA 3A Xyz
Εφαρμογή:
Είμαστε κατασκευαστής προϊόντων σειράς Δοκιμαστών Δόνησης Υψηλής Συχνότητας Ηλεκτροδυναμικής / Δοκιμαστών Κόπωσης Δόνησης Υψηλής Συχνότητας, υιοθετήσαμε τη 'δομή διπλού μαγνητικού κυκλώματος', 'αυτοδημιουργούμενους κύκλους δράσης σκελετού', 'Αερομεταφερόμενη Υποστήριξη' και 'ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση', 'απομόνωση στήριξης' προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε δοκιμή ημιτονοειδούς δόνησης τριών αξόνων X, Y, Z και δοκιμές τυχαίας δόνησης ευρείας ζώνης, που θα ολοκληρωθούν από το κλασικό (ημι - ημίτονο, τραπεζοειδές, οδοντωτό κύμα) παλμό και δοκιμή φάσματος απόκρισης κρούσης. Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Χαρακτηριστικά Δοκιμαστή Κόπωσης Δόνησης Υψηλής Συχνότητας:
1. Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη αξονική συχνότητα συντονισμού σταδίου.
2. Διπλό μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και λογική.
3. Ρουλεμάν κυλίνδρων Rocker Rod ευθεία και σύνθετη ακαμψία σώματος προσανατολισμού εισαγωγής, ικανότητα έκκεντρου φορτίου.
4. Βάση απομόνωσης στήριξης αφιερωμένη στη χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5. Προηγμένη τεχνολογία μετακίνησης γύρω από το σύστημα για να διασφαλιστεί η υψηλή αξιοπιστία του δυναμικού κύκλου.
6. Νέος σχεδιασμός αγωγού και ενίσχυση της ψυκτικής δράσης.
7. Στατική ακαμψία, δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν, αύξηση της χωρητικότητας του τραπεζιού δόνησης, βελτίωση της απόδοσης χαμηλής συχνότητας.
Τεχνικές παράμετροι του δοκιμαστή δόνησης υψηλής συχνότητας ηλεκτροδυναμικής:
| Μοντέλο |
Ονομαστικό ημίτονο Δύναμη (N) |
Ονομαστικό τυχαίο Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα (m/s) |
Ονομαστική μετατόπιση (p-p)mm |
Μέγιστο φορτίο (Kg) | κινούμενο πηνίο (Kg) |
Διάσταση του Κινούμενο πηνίο (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

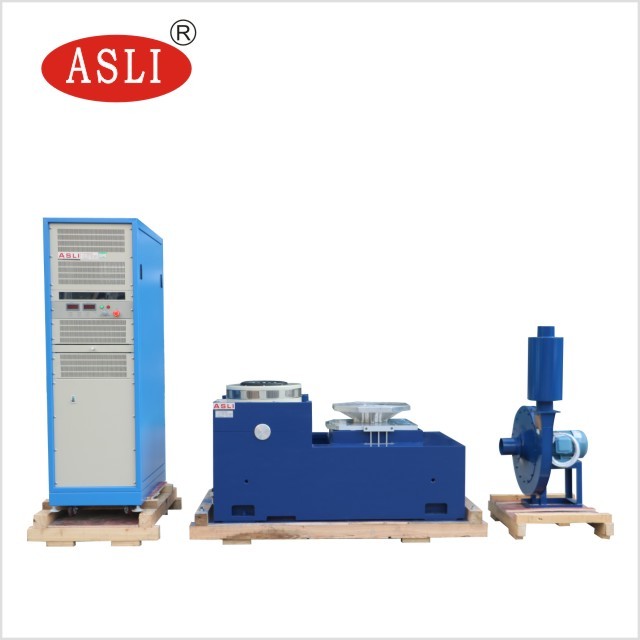

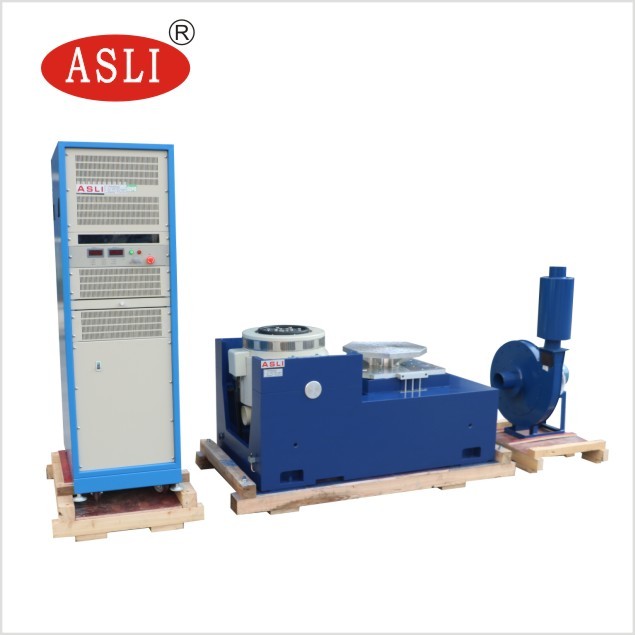

χαρακτηριστικά οριζόντιας βάσης:
1. Μέσα σε μικρό πάγκο φόρτωσης για την επίτευξη υψηλότερης επιτάχυνσης και συχνότητας λειτουργίας, για τη βελτίωση της ικανότητας φόρτωσης και της απόδοσης ολόκληρου του πάγκου μηχανής.
2. Οριζόντιος πάγκος και πάγκος δόνησης είναι ενσωματωμένοι, με τέλεια δομή, ευκολία στην εγκατάσταση και ρύθμιση.
3. Σταθερή πίεση τροχιάς, σχήματος V, με ικανότητα αντοχής σε κλίση και αντοχή σε μεροληπτική φόρτωση.
Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
τεχνικές παράμετροι οριζόντιου επεκτατή:
| Μοντέλο | Μέγεθος πάγκου (mm) | Εύρος συχνότητας (Hz) | Βάρος κινούμενων μερών (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

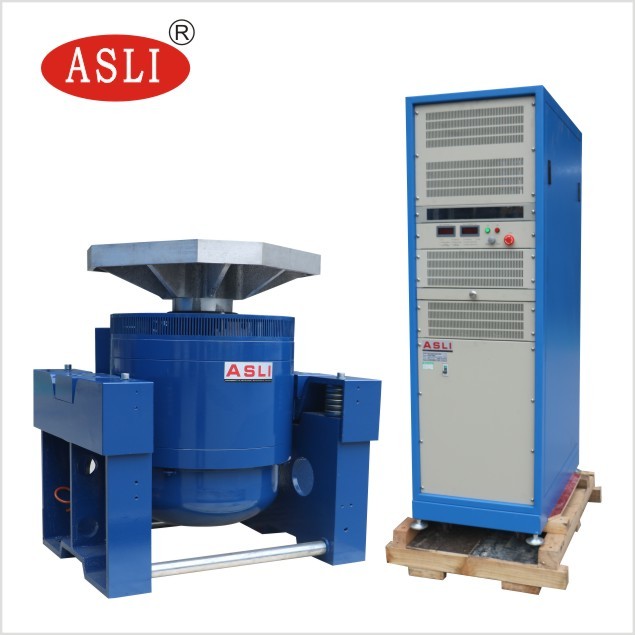

χαρακτηριστικά κατακόρυφου εκτεταμένου πάγκου:
VT κατακόρυφος εκτεταμένος πάγκος και καθορισμένοι σφιγκτήρες, υπολογισμένοι με ακρίβεια, περίτεχνος σχεδιασμός, για να διασφαλιστεί ότι ο πελάτης απέκτησε την καλύτερη απόδοση σύμφωνα με την τέλεια δομή, το υψηλής ποιότητας υλικό
και την κατασκευή.
τεχνικές παράμετροι κατακόρυφου επεκτατή:
| Μοντέλο | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Εάν έχετε οποιεσδήποτε σχετικές ερωτήσεις σχετικά με Ηλεκτροδυναμική Μηχανή Δοκιμών Υψηλής Συχνότητας Δοκιμαστής Κόπωσης Δόνησης, μη διστάσετε να επικοινωνήσετε μαζί μου.
