Σύστημα δοκιμής μηχανικών δονήσεων ES-10.pdf
Δοκιμαστής ηλεκτροδυναμικών δονήσεων υψηλής συχνότητας άξονα XYZ για δοκιμή δονήσεων μπαταρίας UN38.3
Πρότυπο δοκιμής:
GB/T 31486-2015
UL 1642:2012 < Πρότυπο για μπαταρίες λιθίου>
UL 2054: 2012 < Μπαταρίες οικιακής χρήσης και εμπορικής χρήσης>
UN38.3 ((2012)
IEC62133-2:2017 < Απαιτήσεις ασφάλειας για φορητές σφραγισμένες δευτερογενείς κυψέλες και για μπαταρίες που κατασκευάζονται από αυτές, για χρήση σε φορητές εφαρμογές - Μέρος 2: Συστήματα λιθίου>
Εξοπλισμός δοκιμής τραπέζις δονήσεων προσομοίωσης μεταφορώνμπορεί να ολοκληρωθεί με δοκιμές τρίαξονικών σινουσοειδών δονήσεων X, Y, Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, που πρέπει να ολοκληρωθούν με την κλασική (μισό - σινου, τραπεζοειδές,Δοκιμαστικό φάσμα απόκρισης σφυγμού και σοκΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Τεχνικές παραμέτρους μηχανής δοκιμής δονήσεων:
| Σχήμα |
Ονομαστικός σινός Δύναμη(Ν) |
Διάταξη τυχαία Δύναμη(Ν) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Αξιολογημένη Δύοτοποθέτηση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
Χαρακτηριστικά:
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3- Ροκ-Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
χαρακτηριστικά κάθετου παρατεταμένου πάγκου:
VT κατακόρυφοι επεκταμένοι πάγκοι και καθορισμένοι σφιγκτήρες, με ακριβή υπολογισμούς, περίτεχνο σχεδιασμό, για να εξασφαλιστεί ότι ο πελάτης αποκτά την καλύτερη απόδοση σύμφωνα με την τέλεια δομή,Υψηλής ποιότητας υλικό και κατασκευή.
τεχνικές παραμέτρους κάθετου διευρυτήρα:
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
.
οριζόντια χαρακτηριστικά του σταθμού:
Μέσα σε μικρό πάγκο φόρτωσης για να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, για να βελτιωθεί η ικανότητα φόρτωσης και η απόδοση ολόκληρου του πάγκου μηχανής.
Το οριζόντιο πάγκο και το πάγκο δονήσεων είναι ολοκληρωμένου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και ρύθμισης.
Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση προκατάληψης.
Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.

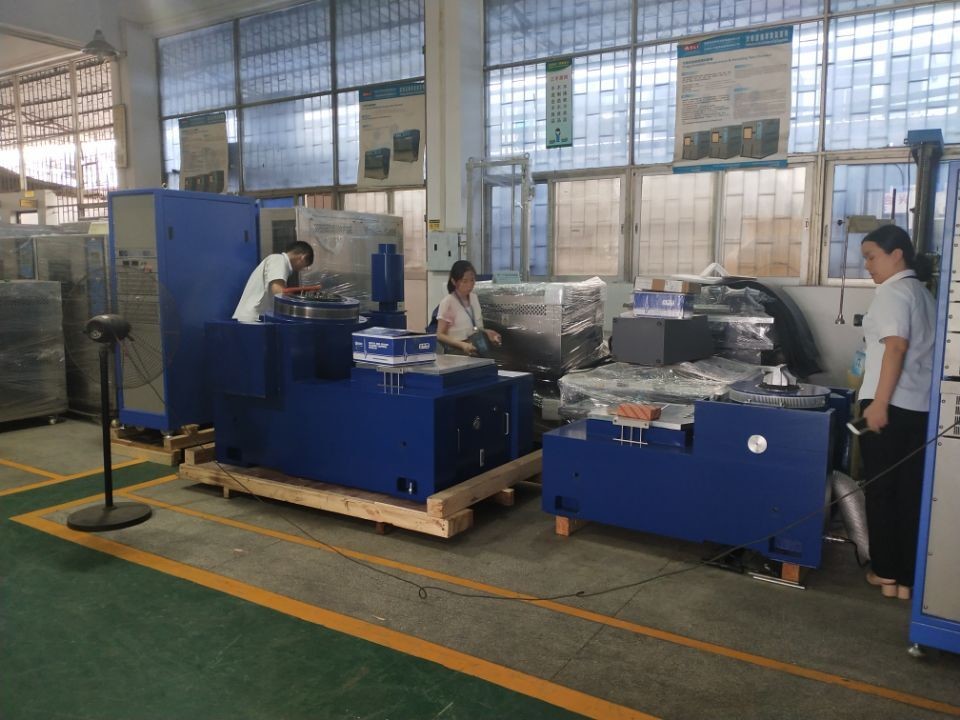

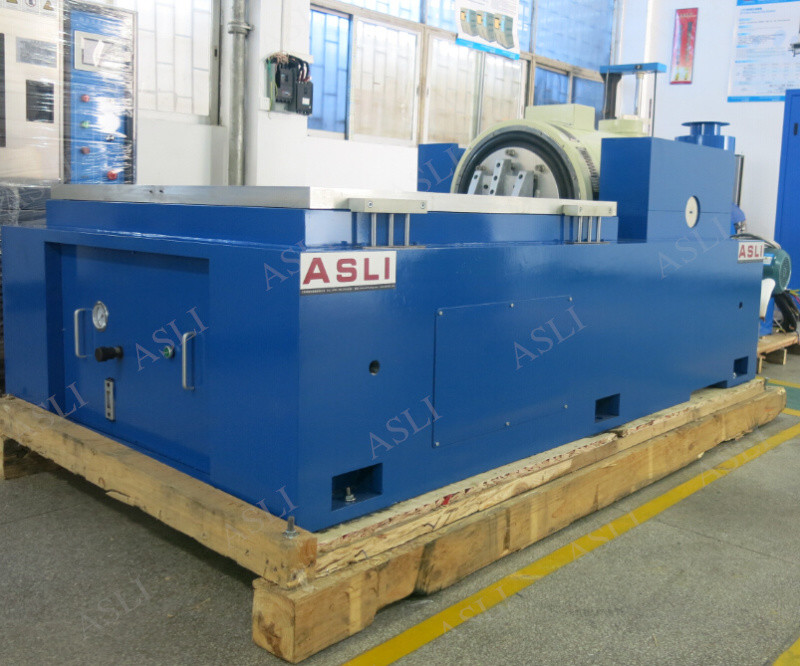

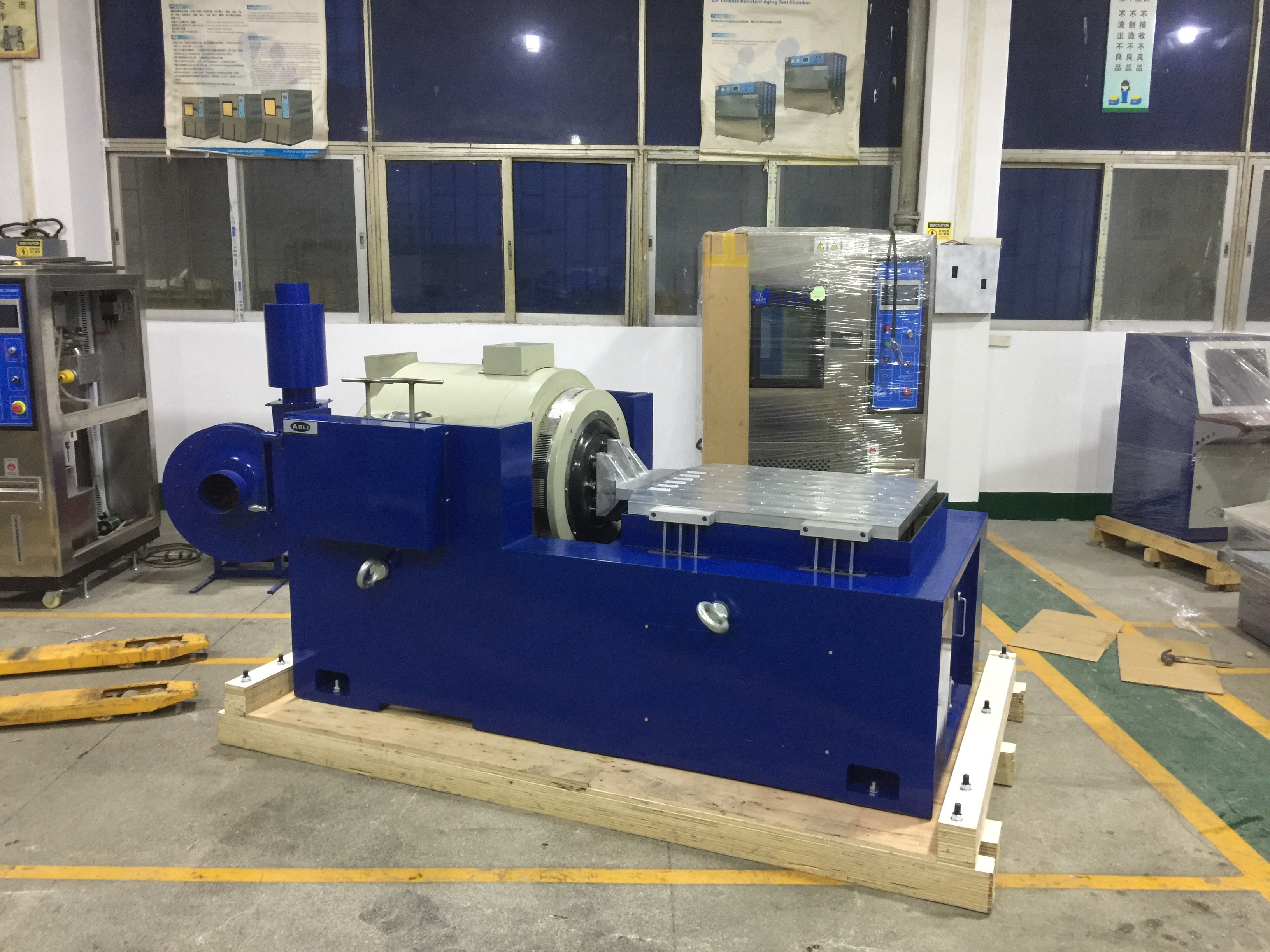

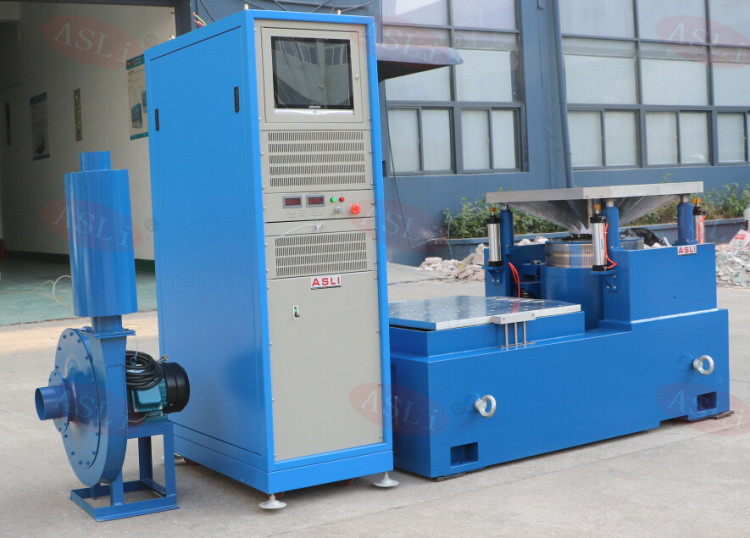

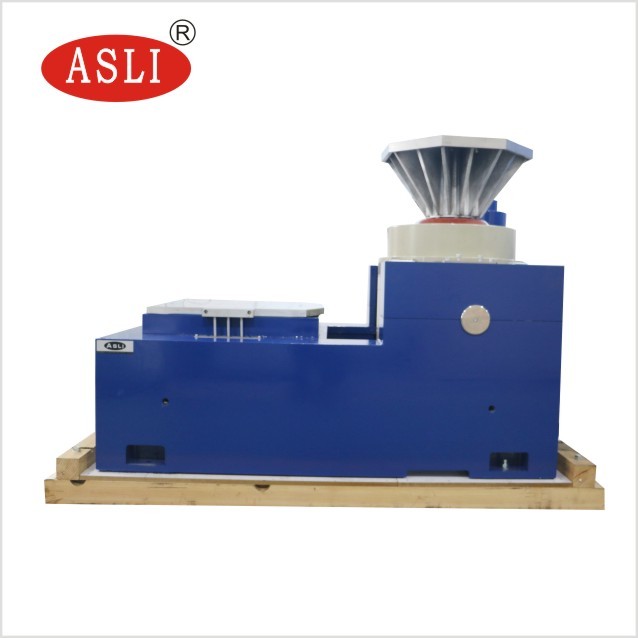

Εικόνες για αναφορά:

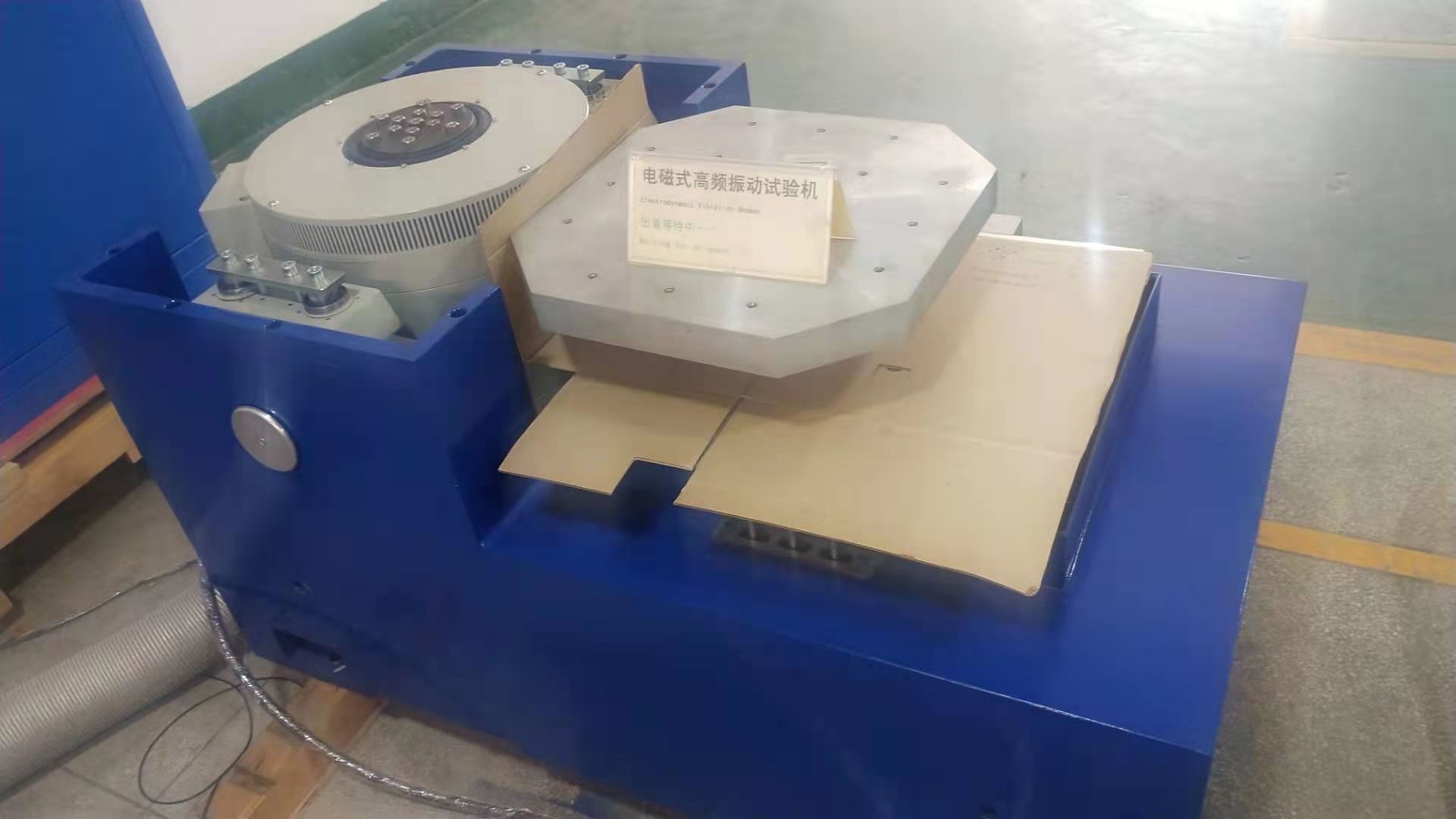

Συσκευασία:
