Πίνακας δόνησης εργαστηρίων IEC 60335-2-40 IEC 60335-2-24
Product Details
| προσαρμοσμένη υποστήριξη: | OEM | Μάρκα: | ASLI |
|---|---|---|---|
| Τόπος καταγωγής: | Γκουανγκντόνγκ, Κίνα | Εξουσία: | Ηλεκτρονικός |
| πιστοποιητικό: | ISO 9001:2008 | Υλικό συσκευασίας: | Ξύλινη πολυθήκη |
| Δόνηση: | 3 Άξονας | δύναμη δόνησης: | Προσαρμοσμένο |
| Μέγεθος τραπεζιού: | Προσαρμοσμένο | Μέγιστο φορτίο: | 100 κιλά |
| Επισημαίνω |
Πίνακας δόνησης εργαστηρίων IEC 60335-2-40,Πίνακας δόνησης εργαστηρίων IEC 60335-2-24,Εξοπλισμός δόνησης εργαστηρίων IEC 60335-2-24 |
||
Product Description
Το τραπέζι δονήσεων IEC 60335-2-24 και IEC 60335-2-40 είναι ένα εργαστηριακό σύστημα δοκιμών δονήσεων σχεδιασμένο για εκπαιδευτικά, ερευνητικά και εργαστηριακά περιβάλλοντα. Χρησιμοποιεί δομή διπλού μαγνητικού κυκλώματος, αυτόματους κύκλους δράσης σκελετού, αερομεταφερόμενη στήριξη, ρουλεμάν, γραμμική καθοδήγηση και απομόνωση άξονα — ενσωματώνοντας προηγμένη σύγχρονη τεχνολογία και εξειδικευμένη μηχανική.

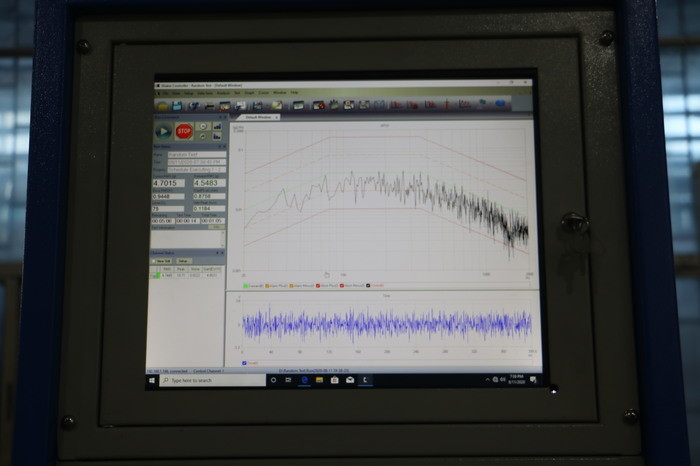

Αυτό το σύστημα είναι ικανό να ολοκληρώσει δοκιμές ημιτονοειδών δονήσεων στους τρεις άξονες X, Y και Z και δοκιμές τυχαίων δονήσεων ευρέος φάσματος, καθώς και κλασικές δοκιμές παλμών (ημι-ημίτονο, τραπεζοειδές, πριονωτό κύμα) και δοκιμές φάσματος απόκρισης κραδασμών. Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς της εθνικής άμυνας, των όπλων, της αεροπορίας, της αεροδιαστημικής, των επικοινωνιών, των ηλεκτρονικών, των ηλεκτρικών συσκευών και των οικιακών συσκευών.
| Ωθηση Ημιτόνου | 300 kgf |
| Ωθηση Τυχαίων Δονήσεων | 300 kgf |
| Ωθηση Κρούσης | 600 kgf |
| Εύρος Συχνότητας | 2–2500 Hz |
| Συνεχής Μετατόπιση | 25 mm |
| Μετατόπιση Κρούσης | 25 mm |
| Μέγιστη Ταχύτητα | 1,8 m/s |
| Μέγιστη Επιτάχυνση | 981 m/s² |
| Διάμετρος Κινητού Πηνίου | Φ150 mm |
| Επιτρεπόμενη Εκκεντρική Ροπή | >196 N·m |
| Σημεία Σύνδεσης Φορτίου | 6 σημεία |
| Ισοδύναμη Μάζα Κινητών Μερών | 3 kg |
| Μέγεθος Βιδών Επιτραπέζιας Επιφάνειας (Τυπικό) | M8 |
| Διάταξη Βιδών (Διάμετρος, Περίμετρος) | 8 σε Φ100 mm, 8 σε Φ200 mm |
| Συχνότητα Απομόνωσης Άξονα | <3 Hz |
| Μέγιστο Φορτίο | 120 kg |
| Διαρροή Μαγνητικής Ροής | <1 mT |
| Διαστάσεις (Μ×Π×Υ, χωρίς συσκευασία) | 730 mm × 550 mm × 650 mm |
| Βάρος Τραπεζιού Δονήσεων | 450 kg |
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα συντονισμού άξονα.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν με ρολόκρεμαστή βραχίονα με ευθεία και προσανατολισμένη εισαγωγή ακαμψίας σύνθετου σώματος, παρέχοντας υψηλή ικανότητα εκκεντρικού φορτίου.
- Απομόνωση άξονα θεμελίωσης ειδικά για χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού βελτιώνει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν αυξάνουν την ικανότητα φόρτισης του τραπεζιού δονήσεων και βελτιώνουν την απόδοση χαμηλής συχνότητας.
Το πλήρες σύστημα αποτελείται από τα ακόλουθα στοιχεία:

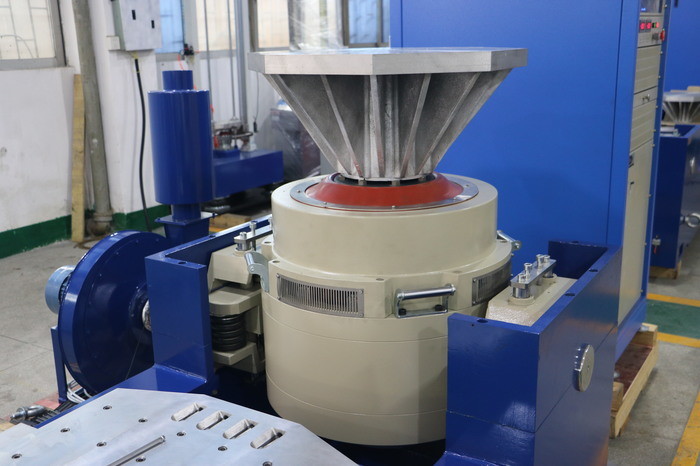

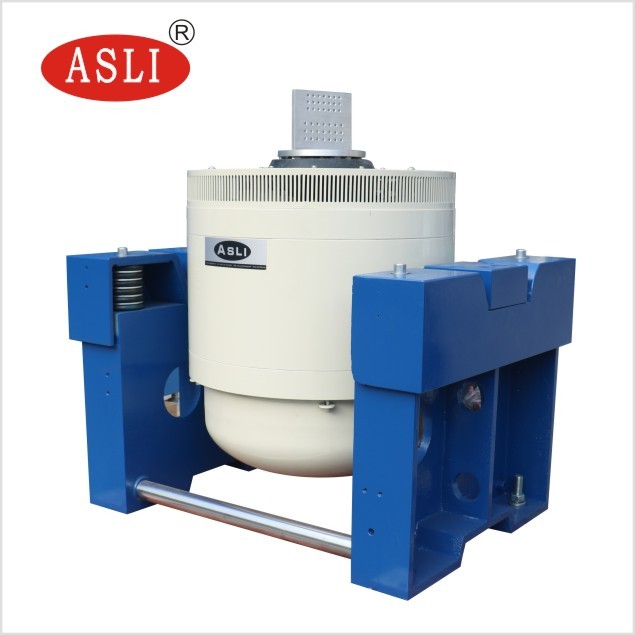

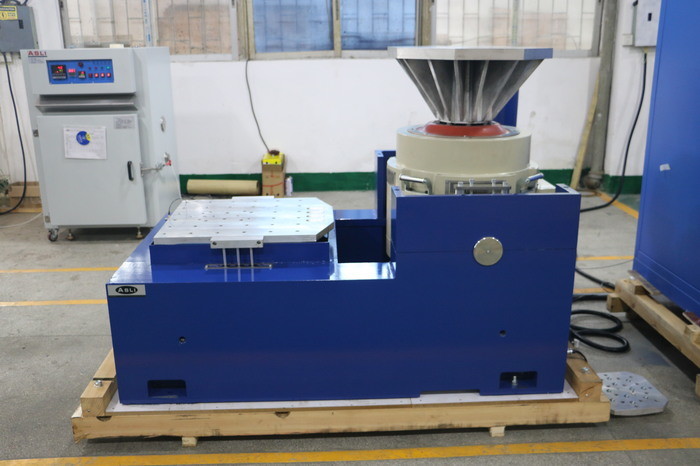

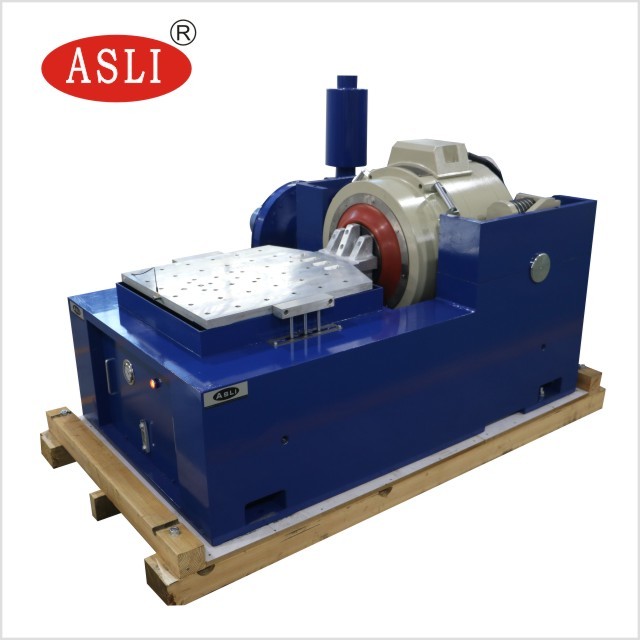

- Τραπέζι δοκιμών δονήσεων
- Ενισχυτής ισχύος
- Ανεμιστήρας ψύξης

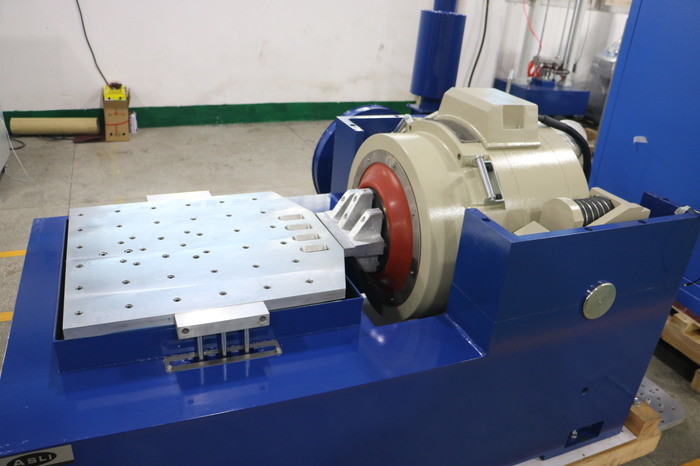

- Ολισθαίνον τραπέζι
- Κάθετος επεκτατήρας
- Εντός μικρού τραπεζιού φόρτισης για την επίτευξη υψηλότερης επιτάχυνσης και συχνότητας λειτουργίας, βελτιώνοντας την ικανότητα φόρτισης και την απόδοση του πάγκου ολόκληρου του μηχανήματος.
- Η οριζόντια βάση και η βάση δονήσεων είναι ενιαίου τύπου, με τέλεια δομή και ευκολία εγκατάστασης και ρύθμισης.
- Στατική ράγα πίεσης, σχήματος V, με ικανότητα αντίστασης στην κλίση και στην πλάγια φόρτιση.
- Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
Το κάθετο επεκτεινόμενο τραπέζι VT και οι καθορισμένοι σφιγκτήρες υπολογίζονται με ακρίβεια και σχεδιάζονται σχολαστικά για να διασφαλιστεί ότι ο πελάτης αποκτά την καλύτερη απόδοση σύμφωνα με τις τέλειες προδιαγραφές.
