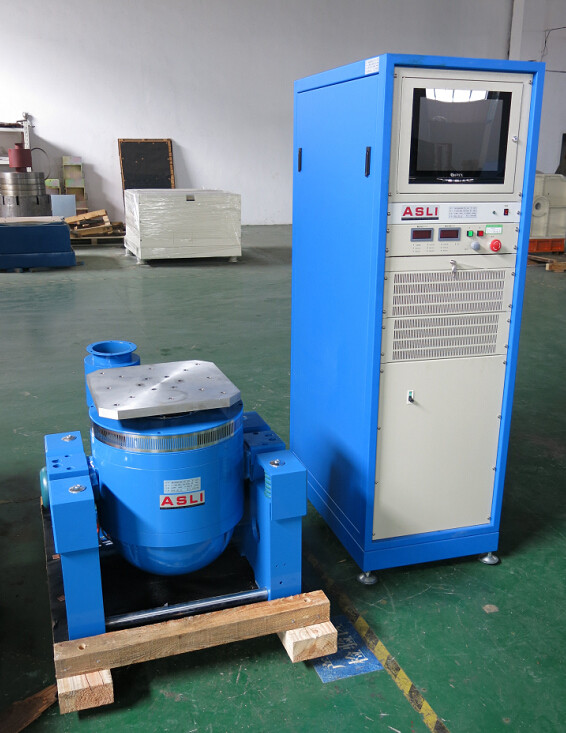

MIL-STD-810F ηλεκτροδυναμική υψηλής συχνότητας πίνακας συνημίου και τυχαίων κραδασμών δονητή
Εφαρμογή ηλεκτροδυναμικών συσσωρευτών δονήσεων:
Είμαστε κατασκευαστής της σειράς προϊόντων High Frequency Vibration Test Machine, υιοθέτησε την "διπλή-μαγνητική δομή κυκλώματος", "αυτογενεζόμενα κύκλους δράσης σκελετού","Αερομεταφερόμενη υποστήριξη" και "κουρέματα κυλίνδρων και γραμμική καθοδήγηση", "απομόνωση trunnion" προηγμένης σύγχρονης τεχνολογίας και ειδικής τεχνολογίας, μπορεί να ολοκληρωθεί σε δοκιμές τρίαξονικών σινουσοειδών δονήσεων X, Y, Z και δοκιμές τυχαίων δονήσεων ευρυζωνικής,να συμπληρωθεί από το κλασικό (μισό - sinusΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στον τομέα της εθνικής άμυνας, των όπλων, της αεροπορίας, του αεροδιαστημικού τομέα, των επικοινωνιών, της ηλεκτρονικής,ηλεκτρικές συσκευές, επικοινωνιών, οικιακών συσκευών και άλλων τομέων.
Τεχνικές παραμέτρους μηχανής δοκιμής δονήσεων:
| Σχήμα |
Ονομαστικός σινός Δύναμη(Ν) |
Διάταξη τυχαία Δύναμη(Ν) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Αξιολογημένη Δύοτοποθέτηση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

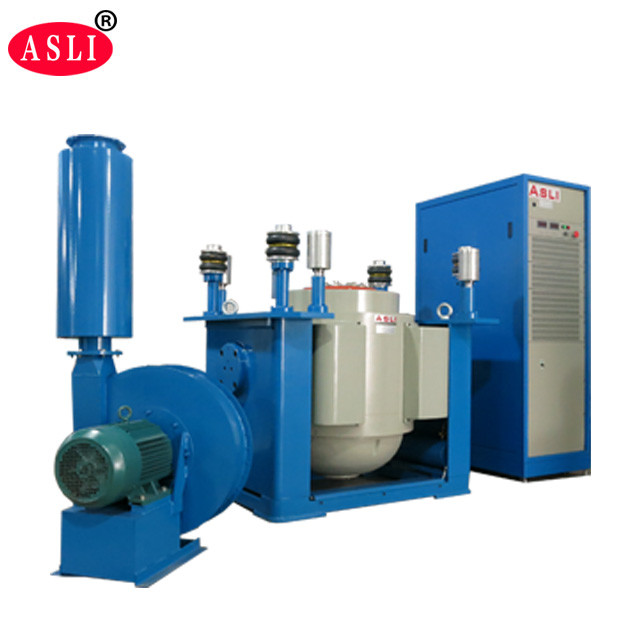

Σύστημα δοκιμής δονήσεων υψηλής συχνότητας μεγάλης δύναμης 3 άξων με ελεγκτή δονήσεων 8 καναλιών Χαρακτηριστικά:
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3- Ροκ-Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ

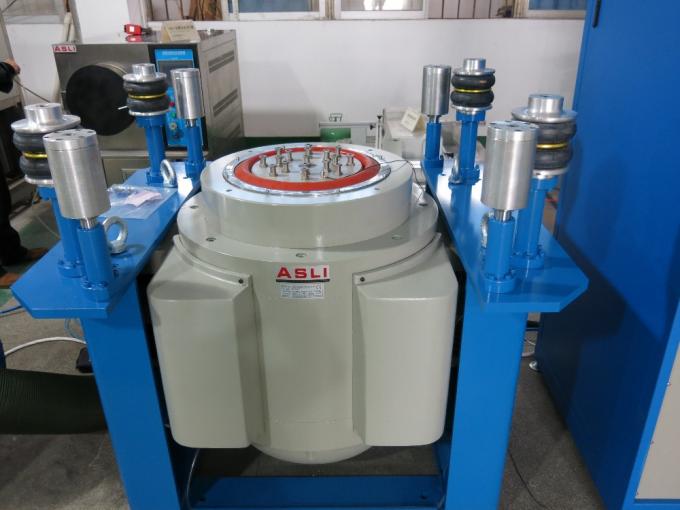

4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
7Η στατική και δυναμική δυσκαμψία του μικρού μπαλονιού, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων, βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.

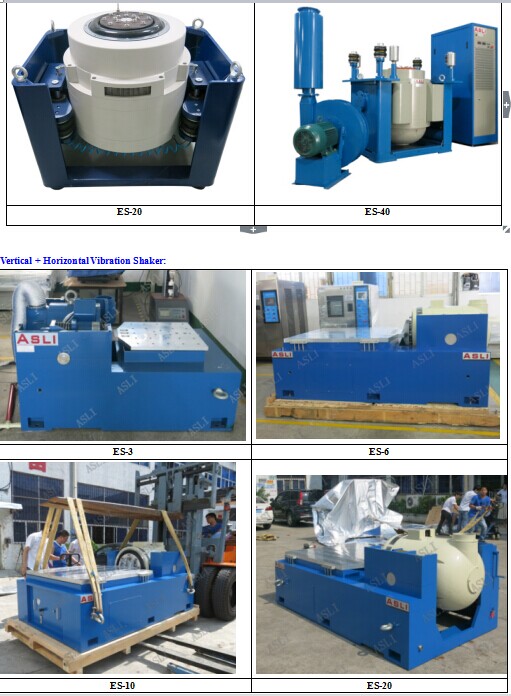

Τεχνικές παραμέτρους οριζόντιωνΕπεκτάτης:
Τεχνικές παραμέτρους κάθετηςΕπεκτάτης:
Πιστοποιητικό της μηχανής:
Κινέζικη επίσημη έκθεση βαθμονόμησης τρίτου μέρους
Πιστοποίηση CE

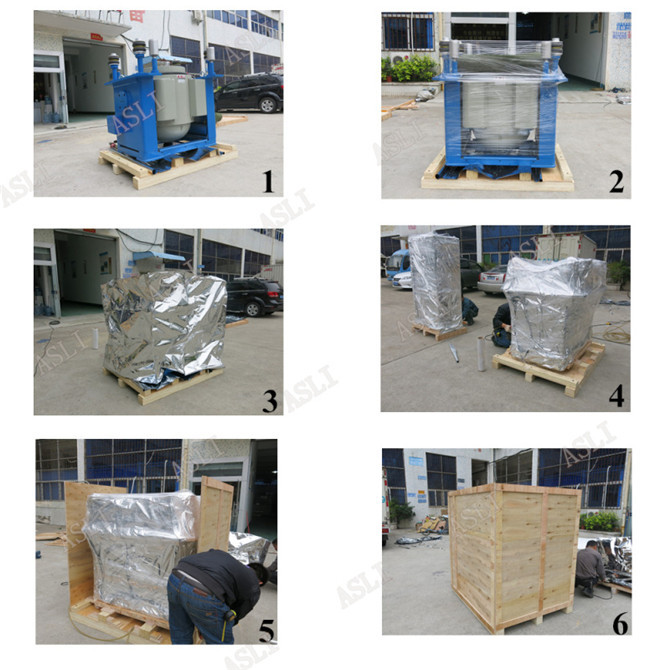

Για την συσκευασία:
1Πρώτα ταινία PP.
2Πακέτο κενού
3Πάλι ταινία PP.
4. 10mm πάχος PU αφρός για την αποφυγή της σύγκρουσης
5. ενισχυμένη θήκη από αντισυμβατό
6. Τυποποιημένο ASLI ΚΑΣΕΜΑ
Η συσκευή δοκιμής δονήσεων συσκευασία και αποστολή:
