Τι Είναι Μια Έλεγχος Δονήσεων;
Τα προϊόντα αποστέλλονται καθημερινά σε όλο τον κόσμο σε πακέτα και εμπορευματοκιβώτια.Η δοκιμή δονήσεων χρησιμοποιείται συχνά ως εργαλείο ελέγχου ποιότητας για την έκθεση των προϊόντων σε δονήσεις πριν από την αποστολή.Τα αποτελέσματα μπορούν να χρησιμοποιηθούν για το σχεδιασμό προϊόντων και συσκευασιών για τη μείωση των ζημιών από κλονισμό και αναπήδηση.
Κατεβάστε το έγγραφο για αποθήκευση -- κάντε κλικ εδώ ----→εξοπλισμός δοκιμής δονήσεων ES-10.pdf
ηλεκτροδυναμικός δονητικός δονητής για δοκιμή προσομοίωσης μεταφοράς πακέτων ISTA
Απαιτήσεις δοκιμής:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
5.ISTA
Χαρακτηριστικά:
1- Εγκατάσταση: Κινέζικο και αγγλικό μενού, λειτουργία υπολογιστή, χρήση εξειδικευμένων συστημάτων παρακολούθησης και ελέγχου, τα δεδομένα ολόκληρης της διαδικασίας μπορούν να παραδίδονται και να παράγονται.
2Δραστηριότητες οθόνης: δυναμικές καμπύλες δοκιμής οθόνης, πολλαπλές Dan, στον αριθμό των δεδομένων.
3- Καταγραφέας καμπύλης: καταγραφή δεδομένων δοκιμής σε πραγματικό χρόνο, δεδομένα δοκιμής αυτόματα, τα αποτελέσματα δοκιμής μπορούν να αποθηκευτούν, να εκτυπωθούν.
Βασικές τεχνικές παραμέτρους
| του |
Ονομαστικός σινός Δύναμη(Ν) |
Διάταξη τυχαία Δύναμη(Ν) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Αξιολογημένη Δύοτοποθέτηση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Οφέλη για τον χρήστη
* Η εύκολη εγκατάσταση μπορεί να γίνει από τον χρήστη
* Διασύνδεση χρήστη: οθόνη αφής LCD για την τοπική λειτουργία και pc-windows (μέσω Ethernet) για την απομακρυσμένη λειτουργία.
* Τοπική λειτουργία: γρήγορη εκκίνηση προκαθορισμένης δοκιμής, αποθήκευση δεκάδων προδιαγραφών δοκιμής.
* Απομακρυσμένη λειτουργία: όλες οι λειτουργίες του συστήματος, συμπεριλαμβανομένου του προσδιορισμού των δοκιμών και της αποθήκευσης των προδιαγραφών δοκιμών στο σύστημα ελέγχου, του ελέγχου δοκιμών, της αναθεώρησης των δεδομένων δοκιμών και της τεκμηρίωσης.
Κατασκευαστής τραπεζιού για ταξιδιωτικά μηχανήματαυιοθέτησε τη δομή διπλού μαγνητικού κυκλώματος, τους αυτοδημιουργούμενους κύκλους δράσης σκελετού, την αερομεταφερόμενη υποστήριξη και τα ρουλεμάν και τη γραμμική καθοδήγηση,Απομόνωση τρυνιόν προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί με δοκιμές τρίαξονικών σινουζοειδών δονήσεων X, Y, Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, που πρέπει να ολοκληρωθούν με την κλασική (μισό-σινου, τραπεζοειδές,Δοκιμαστικό φάσμα απόκρισης σφυγμού και σοκ.
1 Ο προσεκτικός σχεδιασμός του σκελετού του κινούμενου κυλίνδρου, έχει υψηλότερη συχνότητα συναρπαστικού συντονισμού πρώτης τάξης.
2 Ελαφριά θήκη, υψηλή δυσκαμψία, συχνότητα 4500 Hz.
3 Ηλεκτρονική σύνδεση, άμεση αποθήκευση υλικών.
4 Εμφάνιση διαγράμματος ελέγχου.
5 Χαμηλή αντίσταση και σχεδιασμός υψηλής απόδοσης, υψηλή απόδοση, χαμηλό κόστος.
6 Υψηλή αξιοπιστία, χαμηλό λάθος.

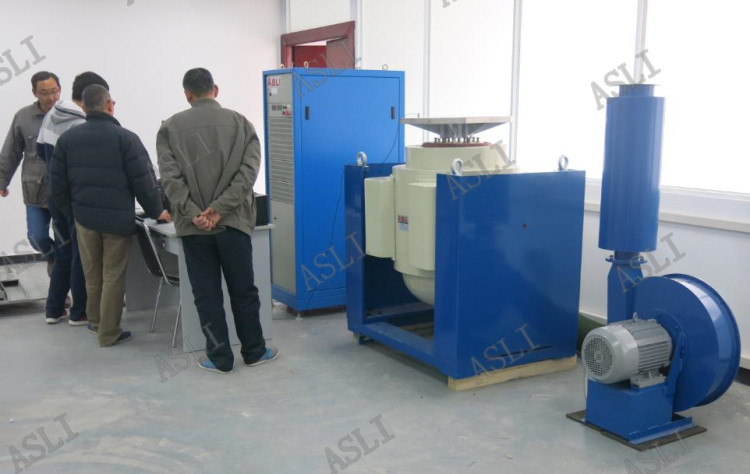

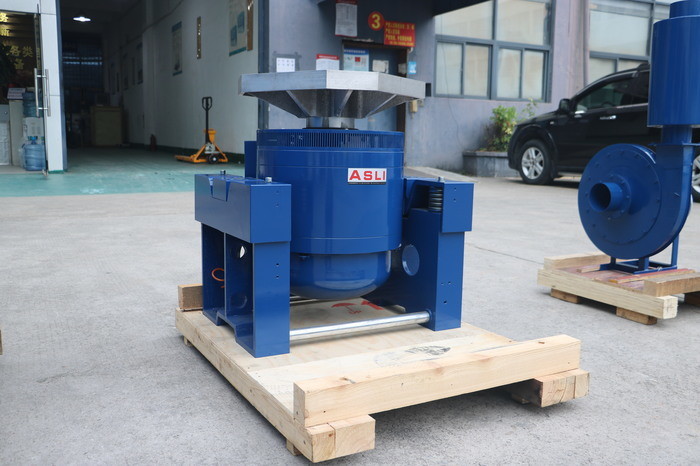

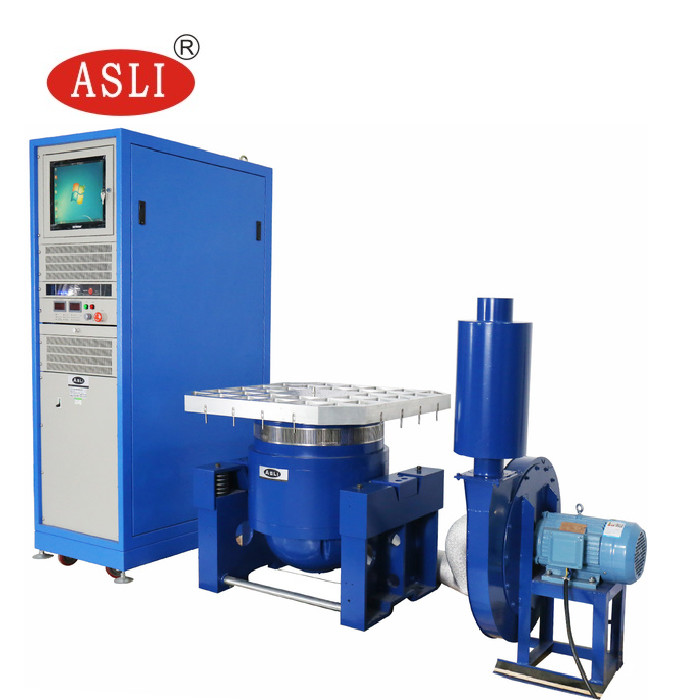

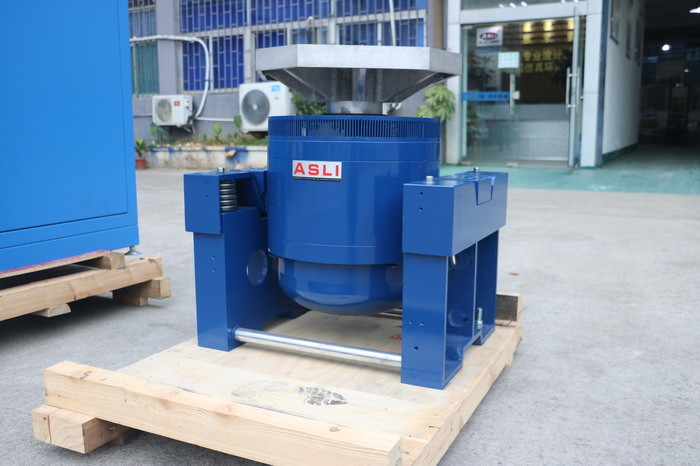

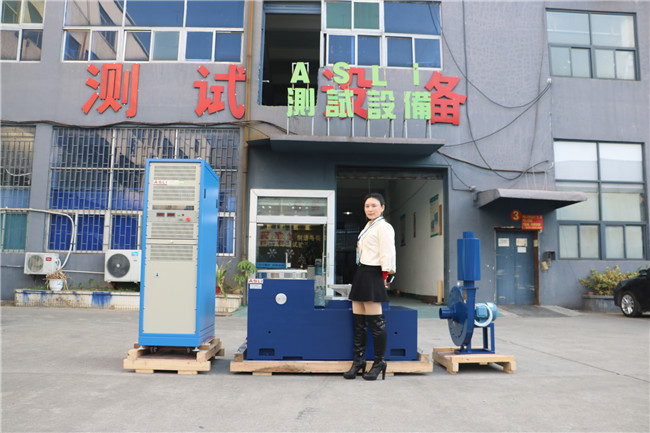

Εικόνες για αναφορά:
