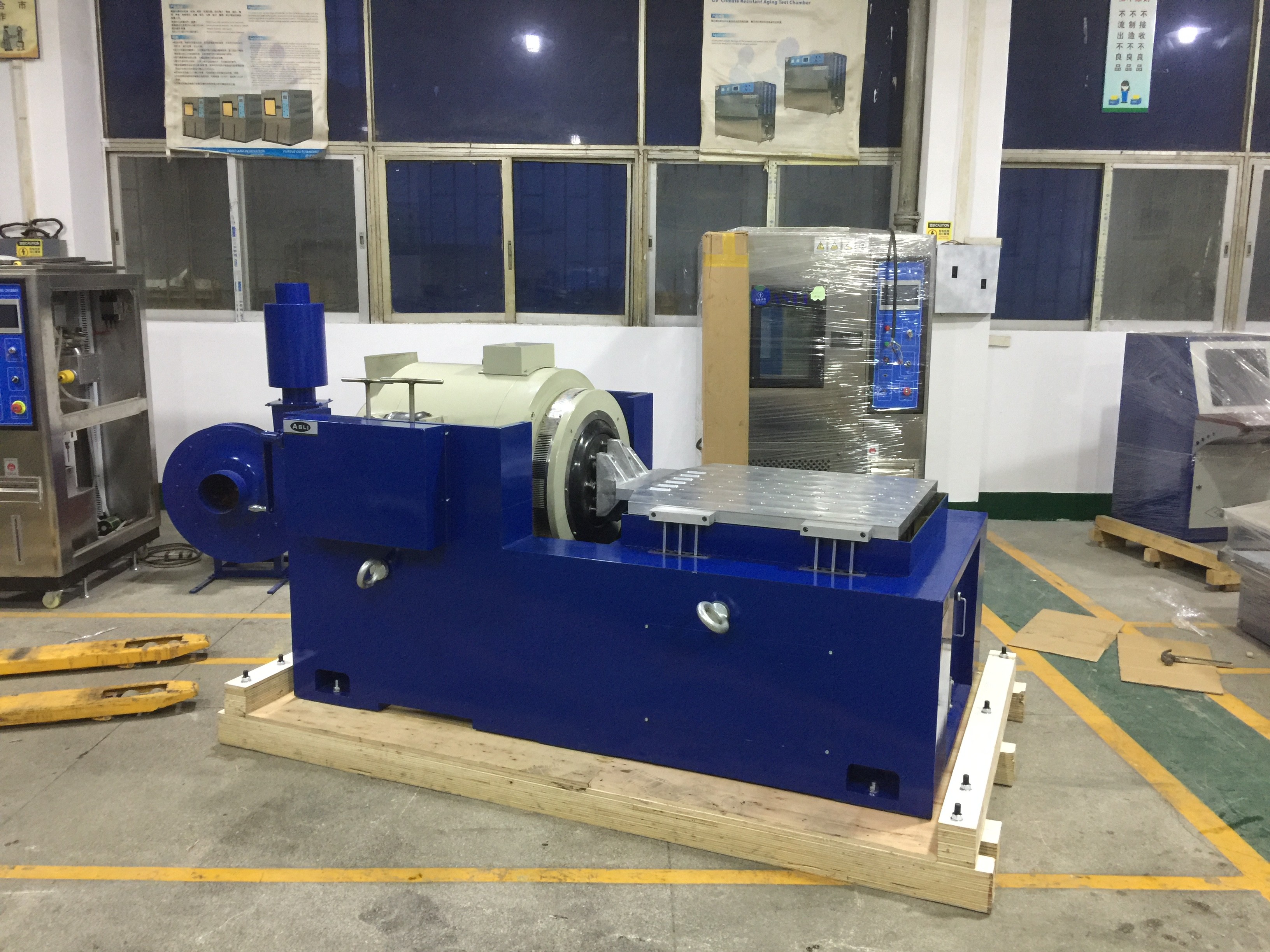

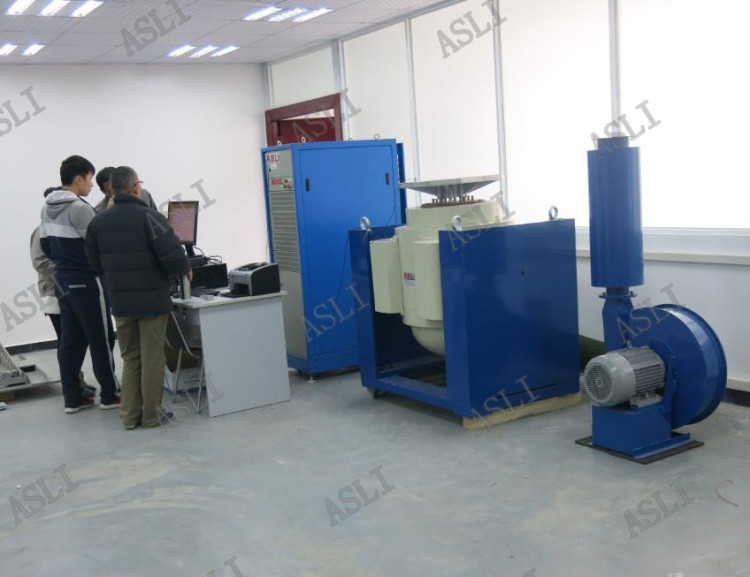

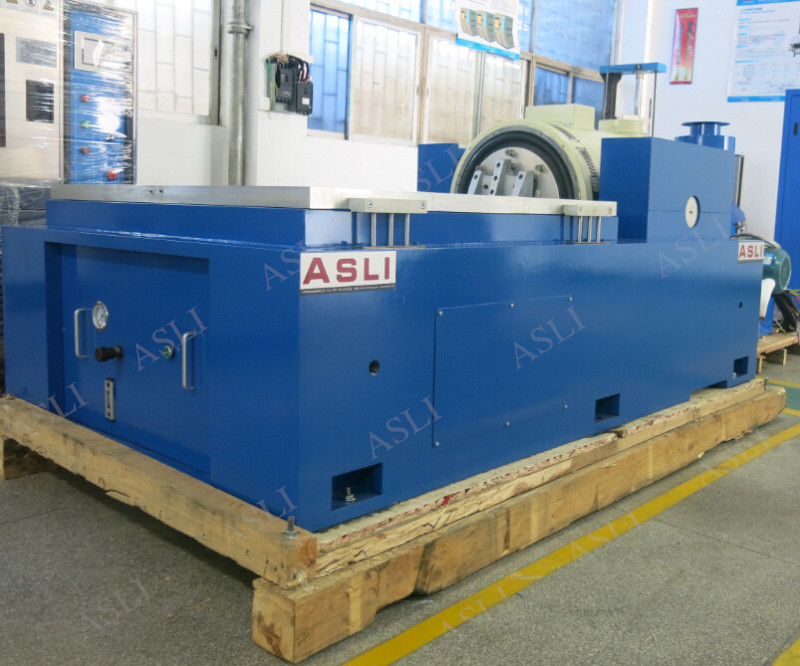

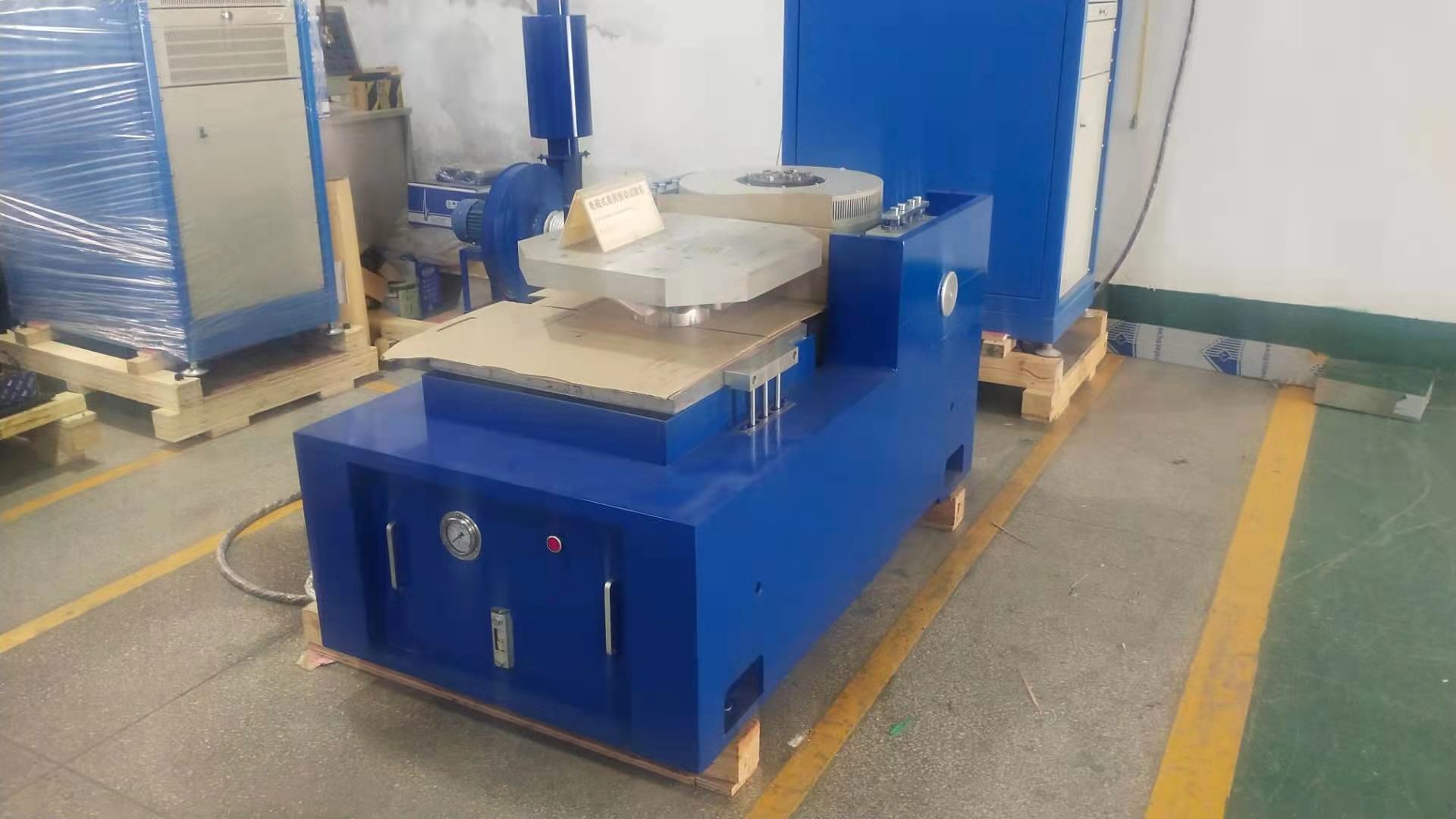

εξοπλισμός δοκιμής δονήσεων ηλεκτροδυναμικών κουνιστών υψηλής συχνότητας με πρότυπα mil-std 810G
Σύστημα δοκιμής δονήσεωνείναι σύστημα δοκιμής δονήσεων που έχει σχεδιαστεί για δοκιμή δονήσεων μικρών και ελαφρών ηλεκτρομηχανικών προϊόντων με μέγιστη χωρητικότητα φόρτωσης 30 kg.
Τεχνικές παραμέτρους μηχανής δοκιμής δονήσεων:
| Σχήμα |
Ονομαστικός σινός Δύναμη(Ν) |
Διάταξη τυχαία Δύναμη(Ν) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Αξιολογημένη Δύοτοποθέτηση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
* Εύκολη εγκατάσταση μπορεί να γίνει από τον χρήστη *Χρήστης: οθόνη αφής LCD για τοπική λειτουργία και PC-windows (μέσω Ethernet) για τηλεχειριστήλειτουργία·
*Τοπική λειτουργία: γρήγορη έναρξη προκαθορισμένης δοκιμής, μπορούν να αποθηκευτούν δεκάδες προδιαγραφές δοκιμής·
*Απόμακρη λειτουργία: όλες οι λειτουργίες του συστήματος, συμπεριλαμβανομένου του καθορισμού των δοκιμών και της αποθήκευσης των προδιαγραφών δοκιμών στο σύστημα ελέγχου, ελέγχου δοκιμών, αναθεώρησης των δεδομένων δοκιμών και τεκμηρίωσης.
