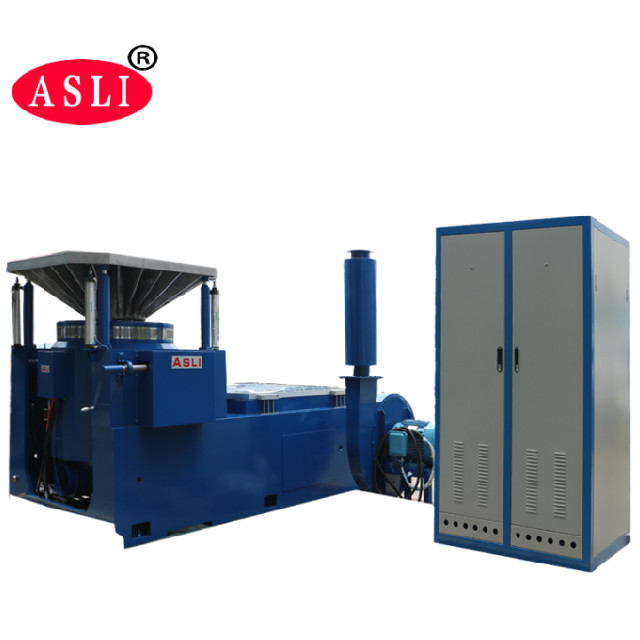

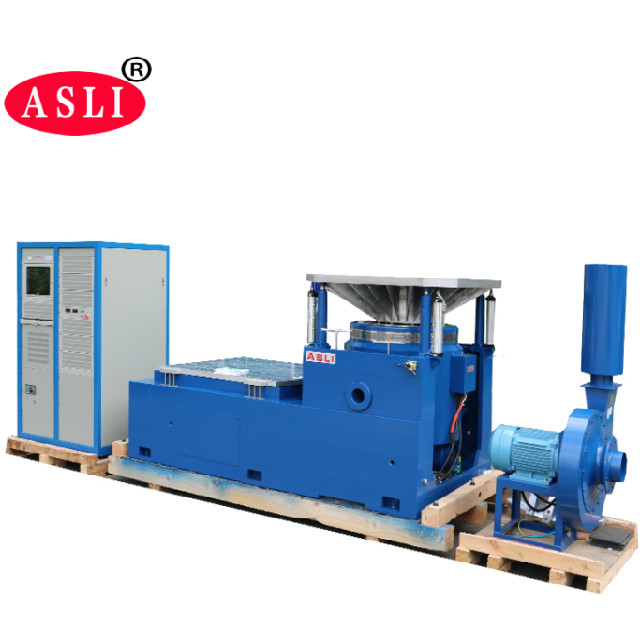

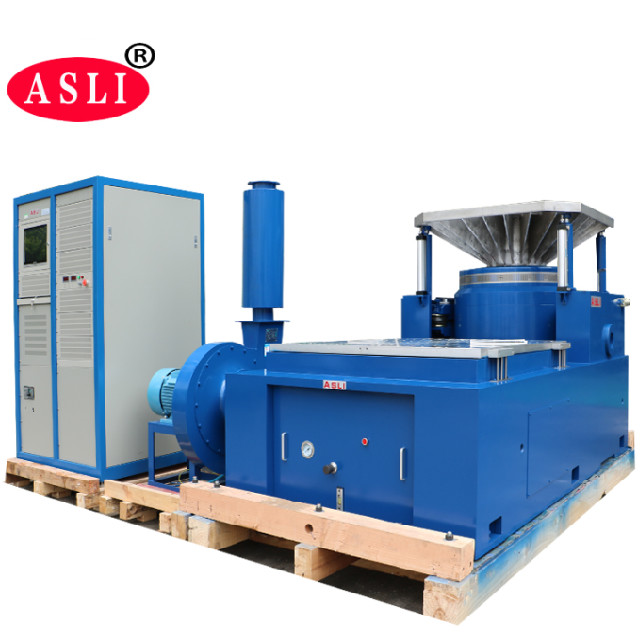

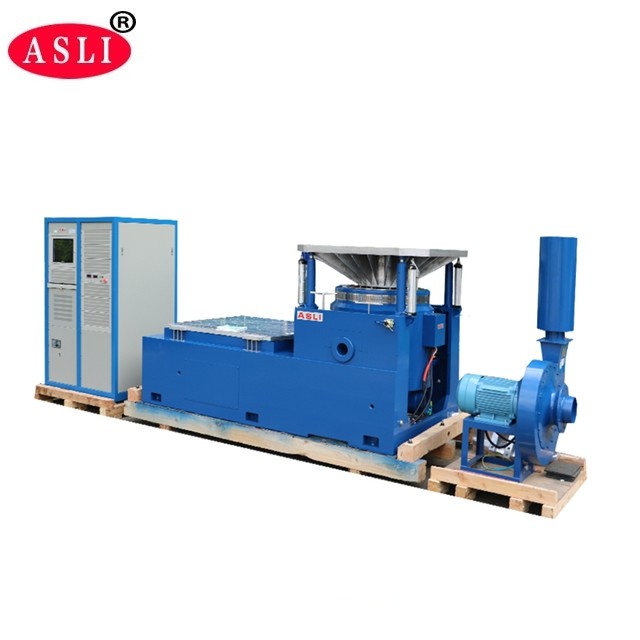

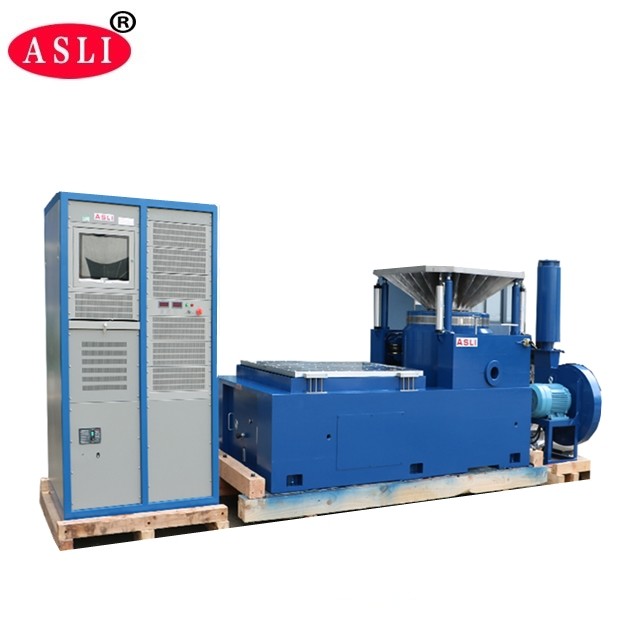

Mil-STD 202 ηλεκτροδυναμικός δονητής υψηλής συχνότητας
Product Details
| Δύναμη του αέρα: | 3000N | ΤΑΧΥΤΗΤΑ: | 10,6m/s |
|---|---|---|---|
| Κατεύθυνση δονήσεων: | Κάθετη | Επιτάχυνση: | 100g |
| Συχνότητα: | 3~3500HZ | Δύναμη: | 380v 3 φάση |
| Μετατόπιση: | 25 χιλιοστά | ||
| Επισημαίνω |
Ηλεκτροδυναμικός δονητής υψηλής συχνότητας,Mil-STD 202 ηλεκτροδυναμικός δονητής,Ηλεκτροδυναμικός εξοπλισμός δοκιμής δόνησης |
||
Product Description
Είμαστε κατασκευαστής ηλεκτροδυναμικών προϊόντων σειράς High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester.Ο εξοπλισμός μας υιοθετεί προηγμένες σύγχρονες τεχνολογίες, συμπεριλαμβανομένης μιας διπλής μαγνητικής δομής κυκλώματος., αυτοδημιουργούμενοι κύκλοι δράσης σκελετού, αεροπορική υποστήριξη, ρουλεμάν και γραμμική καθοδήγηση, και απομόνωση τροναρίου.
Τα συστήματα αυτά μπορούν να ολοκληρώσουν δοκιμές τριών αξόνων X, Y, Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, καθώς και κλασικές δοκιμές παλμού (μισό-συν, τραπεζοειδές,Δοκιμαστικές δοκιμές για το φάσμα απόκρισης σε σοκΤα προϊόντα χρησιμοποιούνται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστήματος, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Ρολ ελαστικά με άμεση και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας εξαιρετική εκκεντρική ικανότητα φόρτωσης.
- Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία του συστήματος κίνησης διασφαλίζει την υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Η στατική και η δυναμική δυσκαμψία του μικρού αερόστατου που φέρουν το ρουλεμάν αυξάνουν την ικανότητα του τραπεζιού δονήσεων και βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Μέσα σε ένα μικρό πάγκο φόρτωσης, επιτυγχάνεται υψηλότερη επιτάχυνση και συχνότητα εργασίας, βελτιώνοντας την ικανότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανών.
- Οι οριζόντιοι πάγκοι και οι πάγκοι δονήσεων είναι ολοκληρωμένος τύπος με τέλεια δομή, προσφέροντας ευκολία εγκατάστασης και ρύθμισης.
- Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση με παρεκκλίσεις.
- Ενσωματωμένη αντλία πετρελαίου με καλή δομή και εύκολη λειτουργία.
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5-800 5-1100 5-1400 | 126 168 210 |
Οι κατακόρυφες επεκταμένες βέλες VT και οι καθορισμένες σφραγίδες υπολογίζονται με ακρίβεια και σχεδιάζονται λεπτομερώς ώστε να εξασφαλίζεται ότι ο πελάτης αποκτά τις καλύτερες επιδόσεις σύμφωνα με την τέλεια δομή.υλικό υψηλής ποιότητας, και την κατασκευή.
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επικαιροποίηση | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
