20KN εξοπλισμός επιτραπέζιας δοκιμής δόνησης 1.8m/s για τα ηλεκτρικά εξαρτήματα
Λεπτομέρειες προϊόντος
| ημιτονοειδής δύναμη: | 20000Ν | Εύρος συχνοτήτων: | 3hz σε 2500hz |
|---|---|---|---|
| Ταχύτητα: | 1,8 m/s | Άμεσα: | X,Y,Z |
| Επιτάχυνση: | 100 γρ | κινούμενο κουλούριασμα: | 30 κιλά |
| Φορτίο: | 300 κιλά | ||
| Επισημαίνω |
20KN εξοπλισμός επιτραπέζιας δοκιμής δόνησης,1.8m/s εξοπλισμός επιτραπέζιας δοκιμής δόνησης,20KN μηχανή δοκιμής δόνησης |
||
Περιγραφή προϊόντος

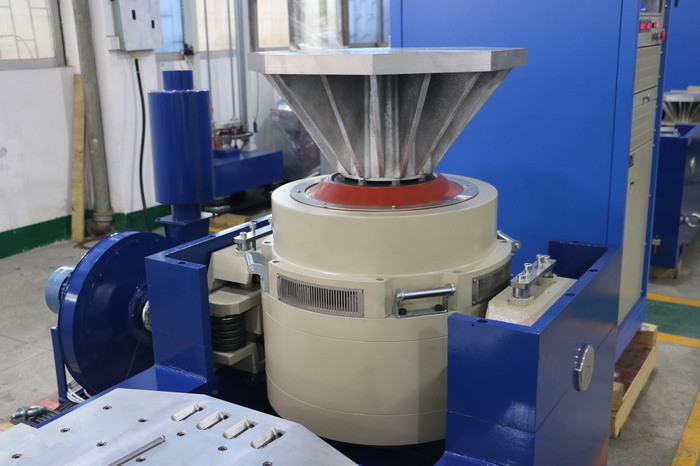

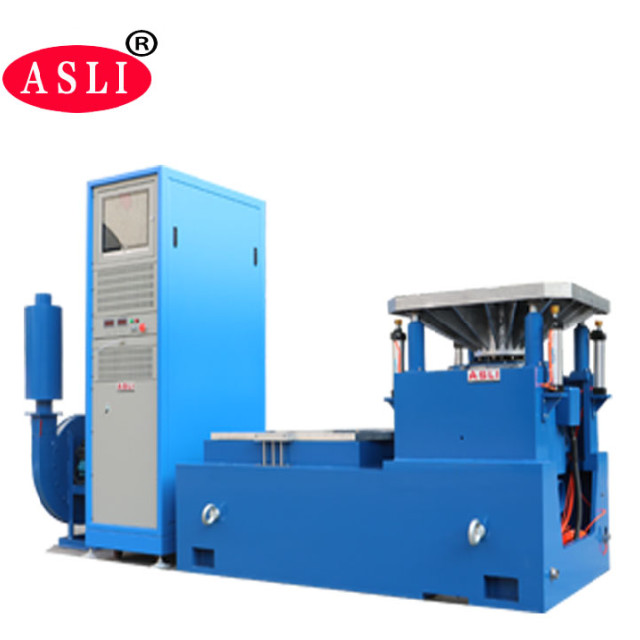

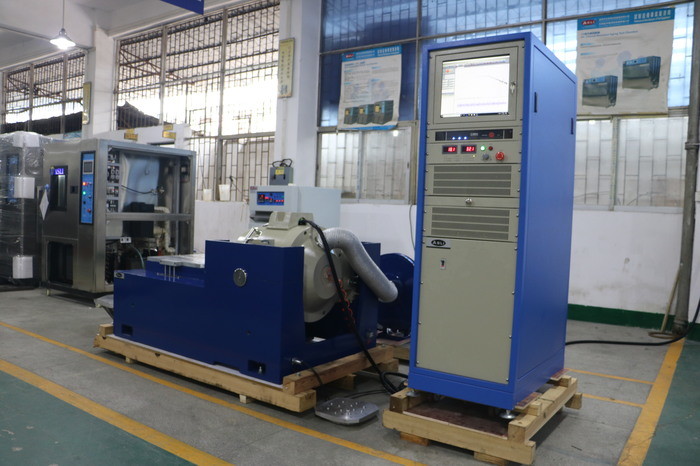

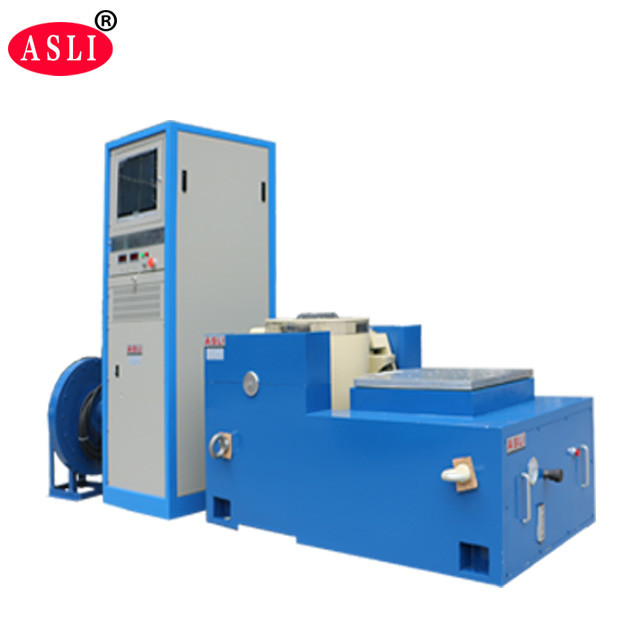

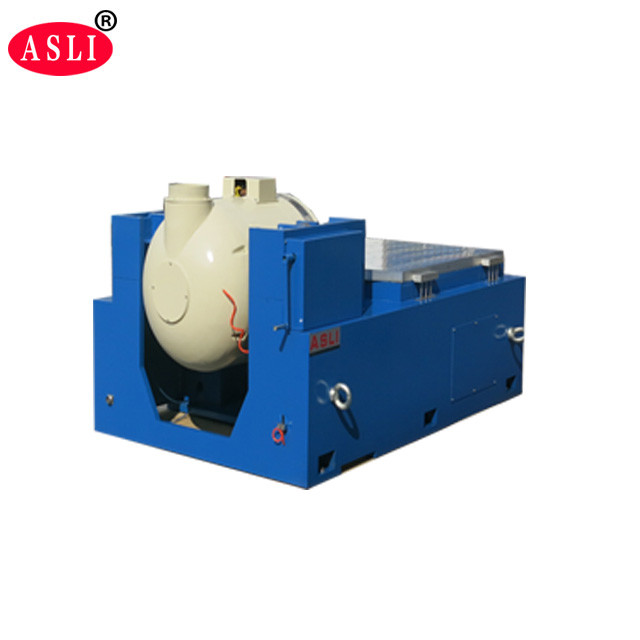

Ο Ψηφιακός Δοκιμαστής Δονήσεων Ηλεκτροδυναμικού Τύπου ES-20 είναι μια μηχανή δοκιμών δονήσεων υψηλής συχνότητας, σχεδιασμένη για ακριβείς και αξιόπιστες δοκιμές ηλεκτρικών αξεσουάρ και εξαρτημάτων. Κατασκευασμένο από την ASLi, μια εταιρεία με 28 χρόνια εμπειρίας σε εξοπλισμό δοκιμών περιβαλλοντικής προσομοίωσης και μηχανικές μηχανές δοκιμών δονήσεων και κρούσεων, αυτό το σύστημα είναι ένα κορυφαίο προϊόν που έχει λάβει πιστοποίηση CE.
Με μακρά ιστορία 28 ετών, η ASLi είναι αφοσιωμένη στην ανάπτυξη και κατασκευή εξοπλισμού δοκιμών περιβαλλοντικής προσομοίωσης, μηχανικών μηχανών δοκιμών δονήσεων και κρούσεων. Ο Ψηφιακός Δοκιμαστής Δονήσεων Ηλεκτροδυναμικού Τύπου ES-20 και η Μηχανή Δοκιμών Δονήσεων Υψηλής Συχνότητας είναι τα κορυφαία μας προϊόντα, έχοντας λάβει πιστοποίηση CE για ποιότητα και ασφάλεια.
Κάθε μηχανή συσκευάζεται προσεκτικά για ασφαλή παγκόσμια μεταφορά: πρώτα εφαρμόζεται φιλμ PP, ακολουθούμενο από αφρό 10mm μεταξύ της μηχανής και της θήκης, με εξωτερική τυπική θήκη από κόντρα πλακέ εξαγωγής για μέγιστη προστασία.
| Μοντέλο |
Ονομαστική Ημιτονοειδής Δύναμη (N) |
Ονομαστική Τυχαία Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική Επιτάχυνση (m/s²) |
Ονομαστική Ταχύτητα (m/s) |
Ονομαστική Μετατόπιση (p-p) mm |
Μέγ. Φορτίο (Kg) |
Κινητό Πηνίο (Kg) |
Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου με υψηλότερη συχνότητα συντονισμού του σταδίου του άξονα.
- Ο σχεδιασμός διπλού μαγνητικού κυκλώματος εξασφαλίζει χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν κυλίνδρων ράβδου rocker με ευθεία και προσανατολισμένη εισαγωγή ακαμψίας σύνθετου σώματος για εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο θεμέλιο τραβέρσας αφιερωμένο στη χρήση ορμόνης, προσφέροντας βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού βελτιώνει την ψυκτική επίδραση.
- Στατική ακαμψία και δυναμική ακαμψία του ρουλεμάν με μικρό φαινόμενο μπάλας, αυξάνοντας την ικανότητα της δονούμενης τράπεζας και βελτιώνοντας την απόδοση χαμηλής συχνότητας.
| Μοντέλο | Μέγεθος Πάγκου (mm) | Εύρος Συχνότητας (Hz) | Βάρος Κινητών Μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
| Μοντέλο | Βάρος (kg) | Μέγ. Συχνότητα (Hz) | Μέγεθος Πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Η ASLi κατασκευάζει τη σειρά Ψηφιακών Δοκιμαστών Δονήσεων Ηλεκτροδυναμικού Τύπου ES-20 και Μηχανών Δοκιμών Δονήσεων Υψηλής Συχνότητας, ενσωματώνοντας προηγμένες σύγχρονες τεχνολογίες όπως "δομή διπλού μαγνητικού κυκλώματος", "αυτοδημιουργούμενοι κύκλοι δράσης σκελετού", "Αερομεταφερόμενη Υποστήριξη", "ρουλεμάν και γραμμική καθοδήγηση" και "απομόνωση τραβέρσας". Αυτά τα συστήματα μπορούν να εκτελούν δοκιμές ημιτονοειδών δονήσεων τριών αξόνων X, Y, Z και δοκιμές τυχαίων δονήσεων ευρέος φάσματος, καθώς και κλασικές δοκιμές παλμών (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) και δοκιμές φάσματος απόκρισης κρούσης.
Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές και τις οικιακές συσκευές.
Συχνές Ερωτήσεις:
Ε1: Τι είναι ένας Ηλεκτροδυναμικός Ανακινητής Δονήσεων;
Α: Ένας ηλεκτροδυναμικός ανακινητής δονήσεων είναι ένα σύστημα δοκιμών που χρησιμοποιείται για την προσομοίωση συνθηκών δονήσεων που μπορεί να αντιμετωπίσουν τα προϊόντα κατά τη μεταφορά, τη λειτουργία ή την εξυπηρέτηση. Χρησιμοποιείται ευρέως για δοκιμές αξιοπιστίας, αντοχής και πιστοποίησης.
Ε2: Ποια προϊόντα μπορούν να δοκιμαστούν;
Α: Μπορεί να χρησιμοποιηθεί για ηλεκτρονικά εξαρτήματα, εξαρτήματα αυτοκινήτων, μπαταρίες, εξαρτήματα αεροδιαστημικής, ηλεκτρικά προϊόντα, συσκευασίες, εξοπλισμό επικοινωνιών και άλλα προϊόντα που απαιτούν δοκιμές δονήσεων.
Ε3: Τι δοκιμές δονήσεων μπορεί να εκτελέσει ο ανακινητής;
Α: Ανάλογα με τη διαμόρφωση του συστήματος, μπορεί να εκτελέσει ημιτονοειδείς δονήσεις, τυχαίες δονήσεις, δοκιμές κρούσεων, αναζήτηση συντονισμού, σάρωση συχνότητας και άλλες προγραμματιζόμενες δοκιμές δονήσεων.
Ε4: Ποια είναι η μέγιστη συχνότητα δοκιμής;
Α: Η μέγιστη συχνότητα εξαρτάται από το μοντέλο και τη διαμόρφωση. Διατίθενται διαφορετικά μοντέλα ανακινητών για διαφορετικές απαιτήσεις συχνότητας. Παρακαλούμε δώστε το απαιτούμενο εύρος συχνότητας, ώστε να μπορούμε να προτείνουμε ένα κατάλληλο μοντέλο.
Ε5: Πώς επιλέγω το σωστό μοντέλο ανακινητή;
Α: Οι κύριοι παράγοντες περιλαμβάνουν:
- Μέγιστο βάρος δείγματος
- Διαστάσεις δείγματος
- Απαιτούμενη κατεύθυνση δόνησης
- Εύρος συχνότητας
- Μέγιστη επιτάχυνση
- Μετατόπιση
- Απαιτούμενο πρότυπο δοκιμής δονήσεων
Με βάση αυτές τις παραμέτρους, μπορούμε να προτείνουμε ένα κατάλληλο σύστημα ανακινητή.
Ε6: Μπορεί ο ανακινητής να εκτελέσει κάθετες και οριζόντιες δονήσεις;
Α: Ναι. Ανάλογα με τη διαμόρφωση, το σύστημα μπορεί να παραδοθεί με κάθετη διάταξη δοκιμών, οριζόντια διάταξη δοκιμών ή και τις δύο.
Ε7: Μπορεί να εκτελέσει δοκιμές τυχαίων δονήσεων;
Α: Ναι. Ένας κατάλληλος ελεγκτής δονήσεων μπορεί να διαμορφωθεί για δοκιμές τυχαίων δονήσεων, συμπεριλαμβανομένων προφίλ δοκιμών βάσει PSD.
Ε8: Μπορεί να εκτελέσει δοκιμές κρούσεων;
Α: Ναι, υπό την προϋπόθεση ότι το επιλεγμένο σύστημα ανακινητή έχει επαρκή δύναμη, μετατόπιση και ικανότητα επιτάχυνσης για το απαιτούμενο προφίλ κρούσης.
Ένας ηλεκτροδυναμικός ανακινητής δονήσεων προσφέρει πολλά πλεονεκτήματα για δοκιμές δονήσεων υψηλής συχνότητας:
- Ευρύ εύρος συχνότητας: Κατάλληλο για δοκιμές δονήσεων χαμηλής και υψηλής συχνότητας, ειδικά για ηλεκτρονικά και εξαρτήματα αυτοκινήτων.
- Υψηλή ακρίβεια ελέγχου: Η συχνότητα, η επιτάχυνση, η μετατόπιση, η ταχύτητα και η διάρκεια της δοκιμής μπορούν να ελεγχθούν με ακρίβεια.
- Γρήγορη απόκριση: Το ηλεκτροδυναμικό σύστημα κίνησης αποκρίνεται γρήγορα στα σήματα ελέγχου, καθιστώντας το κατάλληλο για δοκιμές σάρωσης δονήσεων.
- Σταθερή έξοδος δονήσεων: Ο έλεγχος κλειστού βρόχου βοηθά στη διατήρηση σταθερών επιπέδων δονήσεων καθ' όλη τη διάρκεια της δοκιμής.
- Προγραμματιζόμενες δοκιμές: Παράμετροι δοκιμών όπως εύρος συχνότητας, ρυθμός σάρωσης, επιτάχυνση και αριθμός κύκλων μπορούν να προγραμματιστούν αυτόματα.
- Κατάλληλο για δοκιμές υψηλής συχνότητας: Ιδιαίτερα κατάλληλο για PCB/PCBA, ηλεκτρονικά αυτοκινήτων, αισθητήρες, συνδετήρες, μπαταρίες και άλλα ηλεκτρονικά εξαρτήματα.
- Υψηλή αυτοματοποίηση: Τα προγράμματα δοκιμών μπορούν να αποθηκευτούν και να εκτελεστούν αυτόματα, βελτιώνοντας την αποδοτικότητα και την επαναληψιμότητα των δοκιμών.
Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τον Κάθετο και Οριζόντιο Δοκιμαστή Δονήσεων, μη διστάσετε να επικοινωνήσετε μαζί μας. Είμαστε στη διάθεσή σας.
