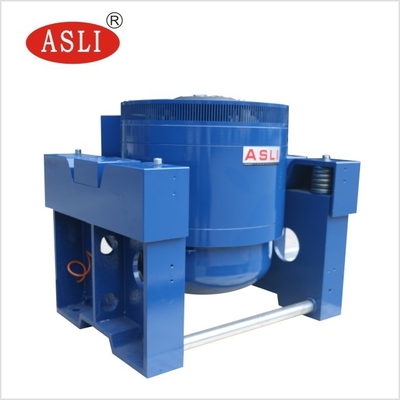

Πίνακας δονητών δοκιμής εργαστηριακής δόνησης υψηλής συχνότητας για τους συνδετήρες
Τεχνικές παράμετροι για τον πίνακα δονητών δοκιμής εργαστηριακής δόνησης υψηλής συχνότητας για τους συνδετήρες
| Πρότυπο | Εκτιμημένο ημίτονο Δύναμη (ν) |
Εκτιμημένος τυχαίος Δύναμη (ν) |
Συχνότητα Σειρά (Hz) |
Εκτιμημένη ταχύτητα (m/s) | Εκτιμημένη αντικατάσταση (PP) χιλ. |
Μέγιστη φόρτωση (κλ) | κινούμενη σπείρα (κλ) | Διάσταση Κινούμενη σπείρα (χιλ.) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Εφαρμογή για την ηλεκτροδυναμική τιμή δονητών:
Είμαστε κατασκευαστής των ηλεκτρικών προϊόντων σειράς δόνησης, υιοθετήσαμε τη “διπλός-μαγνητική δομή κυκλωμάτων”, “μόνος-παραγμένοι κύκλοι δράσης σκελετών”, “αερομεταφερόμενη υποστήριξη” και “ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση”, “trunnion προηγμένη σύγχρονη τεχνολογία απομόνωσης”
και η ειδική τεχνολογία, μπορεί να ολοκληρωθεί στο Χ, το Υ, την τριαξωνικός ημιτονοειδή δοκιμή δόνησης Ζ και τις ευρυζωνικές τυχαίες δοκιμές δόνησης, που ολοκληρώνονται
από την κλασσική (μισό - ημίτονο, τραπεζοειδές, πριονωτό κύμα) δοκιμή φάσματος απάντησης σφυγμού και κλονισμού. Ελεγκτής δόνησης υψηλής συχνότητας χρησιμοποιούμενος ευρέως
στη εθνική ασφάλεια, όπλα, αεροπορία, αεροδιάστημα, επικοινωνίες, ηλεκτρονική, ηλεκτρικές συσκευές, επικοινωνίες,
εγχώριες συσκευές και άλλοι τομείς. - βιομηχανικός ελεγκτής δόνησης δονητών
Μισή δοκιμή κλονισμού κυμάτων ημιτόνου των χαρακτηριστικών γνωρισμάτων:
1. Καλά σχεδιασμένος δυναμικός σκελετός κύκλων, με μια υψηλότερη συχνότητα σκηνικής αξονική αντήχησης.
2. Δύο-μαγνητικό κύκλωμα, χαμηλή, συμπαγής δομή διαρροής μαγνητικής ροής και λογικός.
3. Rocker ρουλεμάν κυλίνδρων ράβδων κατ' ευθείαν και εισαγωγή-προσανατολισμένος σύνθετος προσανατολισμός ακαμψίας σωμάτων, εκκεντρική χωρητικότητα φορτίων.
4. Trunnion ίδρυμα απομόνωσης που αφιερώνεται στη χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5. Κίνηση προηγμένης τεχνολογίας γύρω από το σύστημα για να εξασφαλίσει ότι ο δυναμικός κύκλος της υψηλής αξιοπιστίας.
6. Το νέο σχέδιο αγωγών και ενισχύει την επίδραση ψύξης.
7. Η στατική ακαμψία, δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν, που αυξάνει την επιτραπέζια ικανότητα δόνησης, βελτιώνει τη χαμηλής συχνότητας απόδοση.

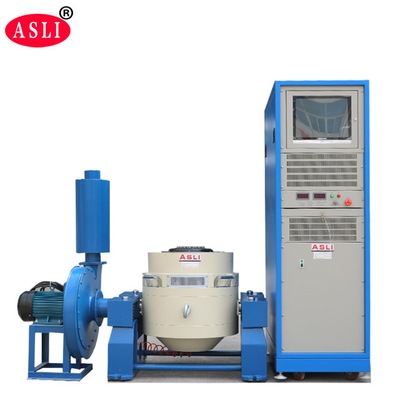

Σύστημα δόνησης (ES-10)
1 τεχνικές παράμετροι με το βιομηχανικό ηλεκτροδυναμικό δονητή δόνησης:
(1) εκτιμημένη δύναμη: δύναμη 10000N ημιτόνου τυχαία δύναμη 10000N δύναμη 10000N κλονισμού
(2) φάσμα συχνότητας: 5 το Hz σε 3500Hz, σταθερή συχνότητα, σκουπίζει μπρος-πίσω, ημίτονο, τυχαίο, κλονισμός
(3) τρόπος σκούπισμα-συχνότητας: γραμμικός, λογαριθμικός, σκούπισμα μπρος-πίσω, σταθερή συχνότητα
(4) χρόνοι σκούπισμα-συχνότητας: 1 έως 32767.
(5) χρόνος σκούπισμα-συχνότητας: η σταθερή συχνότητα/ενιαίο 1-3600mins, καμπύλες σκούπισμα-συχνότητας μπορεί να επιδειχθεί.
(6) μέγιστη επιτάχυνση 1000m/s 2 (μη φορτίο)
(7) μέγιστη ταχύτητα: 1.8m/s
(8) μέγιστη μετατόπιση: 51mmp-π (μη φορτίο), διπλή αιχμή
(9) μετατόπιση αντίκτυπου: 51mm
(10) βάρος της κίνησης της σπείρας: 14 κλ
(11) κατευθύνσεις δόνησης: Κάθετη δόνηση +Horizontal
(12) κύμα δόνησης: ημίτονο, τυχαίο, κλονισμός
(13) διάμετρος της κινούμενης σπείρας: Φ240 χιλ.
(14) διάσταση συστημάτων δόνησης (χιλ.): W1046*H660*D783mm
(15) βάρος συστημάτων δόνησης: 900kg

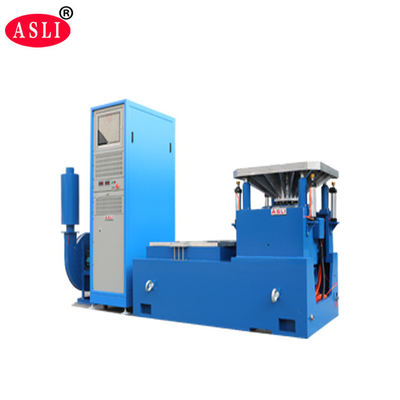

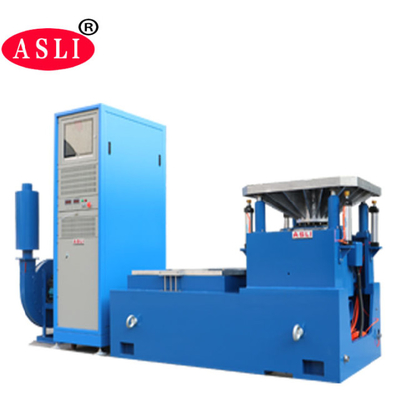

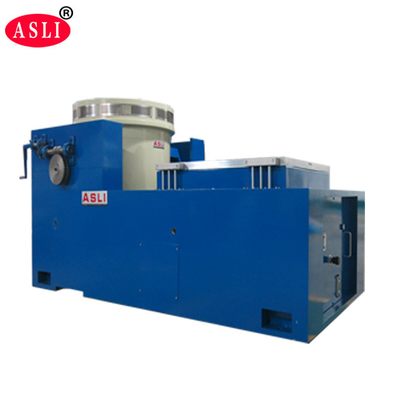

Οριζόντια χαρακτηριστικά γνωρίσματα στάσεων για τη μηχανή δοκιμής δόνησης:
Μέσα στο μικρό πάγκο φόρτωσης για να πραγματοποιήσει την υψηλότερη συχνότητα επιτάχυνσης και εργασίας, για να βελτιώσει την ικανότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανών.
Ο οριζόντιος πάγκος και ο πάγκος δόνησης είναι ακέραιος τύπος, με την τέλεια δομή, ευκολία που εγκαθιστά και που ρυθμίζει.
Διαδρομή στατικής πίεσης, V-shape, με την ικανότητα κλίση-ανθεκτικού και της προκατειλημμένος-φόρτωσης ανθεκτικών.
Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
Εγκαταστήστε την απαίτηση με τη μηχανή ελεγκτών δόνησης:
(1) οι χρήστες πρέπει να προετοιμαστούν forklifts & μετατοπίζοντας τα εργαλεία για τον εξοπλισμό δεδομένου ότι είναι πολύ βαρύς, επίσης παρακαλώ να είστε βέβαιος
η πόρτα είναι αρκετά μεγάλη να αφήσει στον εξοπλισμό
(2) το λειτουργικό περιβάλλον της μηχανής πρέπει να είναι κάτω από τη θερμοκρασία δωματίου και με τον καλό εξαερισμό. Προτείνουμε έντονα να εγκαταστήσουμε το κλιματιστικό μηχάνημα στην περιοχή εργασίας. Η διαστημική απόσταση της μηχανής
η αριστερή/δεξιά/πίσω πλευρά πρέπει να είναι ελάχιστα 700mm, το μέτωπο πρέπει να είναι ελάχιστο 1500mm.
Συσκευασία για το μεγάλο σύστημα δονητών δόνησης δύναμης ηλεκτρο δυναμικό:
Η ταινία PP πρώτα, και έπειτα ο αφρός 10mm μεταξύ της μηχανής και της περίπτωσης, και του εξωτερικού είναι τυποποιημένη περίπτωση κοντραπλακέ εξαγωγής.
