RTCA DO-160 (EUROCAE ED-14) ηλεκτροδυναμικό σύστημα δονητικού κουνιστήρα σύστημα δοκιμής δονήσεων
Περιγραφή Εφαρμογή:
RTCA DO-160 (EUROCAE ED-14) ηλεκτροδυναμικό σύστημα δονητικού κουνιστήρα σύστημα δοκιμής δονήσεωνΗ χρήση του σε εκπαιδευτικά, ερευνητικά και εργαστηριακά περιβάλλοντα.με διπλή μαγνητική δομή κυκλώματος, αυτοδημιουργούμενους κύκλους δράσης σκελετού, αερομεταφερόμενη υποστήριξη και ρυμουλκούμενοι και γραμμική καθοδήγηση,Απομόνωση τρυνιόν προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί με δοκιμές τρίαξονικών σινουζοειδών δονήσεων X, Y, Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, που πρέπει να ολοκληρωθούν με την κλασική δοκιμή (μισό-σινου, τραπεζοειδής,Δοκιμαστικό φάσμα απόκρισης σφυγμού και σοκΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
| Πρότυπο: ES-3 | |
|---|---|
| Δυνατότητα στροφής | 300kgf |
| Τυχαία ώθηση | 300kgf |
| Στόχος πρόσκρουσης | 600kgf |
| Πεδίο συχνότητας | 2~2500Hz |
| Συνεχιζόμενη εκτόπιση | 25 χιλιοστά |
| Η επίδραση της εκτόπισης | 25 χιλιοστά |
| Μέγιστη ταχύτητα | 10,8m/s |
| Μέγιστη επιτάχυνση | 981m/s2 |
| Διάμετρος κυλιόμενης σπείρας | Φ150 mm |
| Επιτρέψτε εκκεντρική στιγμή | > 196N.m |
| Σημείο σύνδεσης φορτίου | 6 piont |
| Εξισοδύναμη μάζα κινούμενων μερών | 3 κιλά |
| Μέγεθος βίδες των τραπεζών (πρότυπο) | M8 |
| Πίνακας διάταξης βίδες (διάμετρος, περίμετρος) | 8 στο Φ100mm,8 στο Φ200mm. |
| Συχνότητα άξιας απομόνωσης | 3Hz |
| Μέγιστο φορτίο | 120 κιλά |
| Διαρροή μαγνητικού ρεύματος | <1mT |
| Μέγεθος (χωρίς συσκευασία) ((L×W×H) | 730 mm × 550 mm × 650 mm |
| Δείκτης δονήσεων | 450 κιλά |
RTCA DO-160 (EUROCAE ED-14) ηλεκτροδυναμικό σύστημα δονητικού κουνιστήρα σύστημα δοκιμής δονήσεωνΧαρακτηριστικά:
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3. Ροκρ Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
7Η στατική δυσκαμψία, η δυναμική δυσκαμψία του μικρού μπαλονιού, αυξάνοντας την ικανότητα υποστήριξης του πίνακα δονήσεων, βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.
ΣύνθεσηRTCA DO-160 (EUROCAE ED-14) ηλεκτροδυναμικό σύστημα δονητικού κουνιστήρα σύστημα δοκιμής δονήσεων

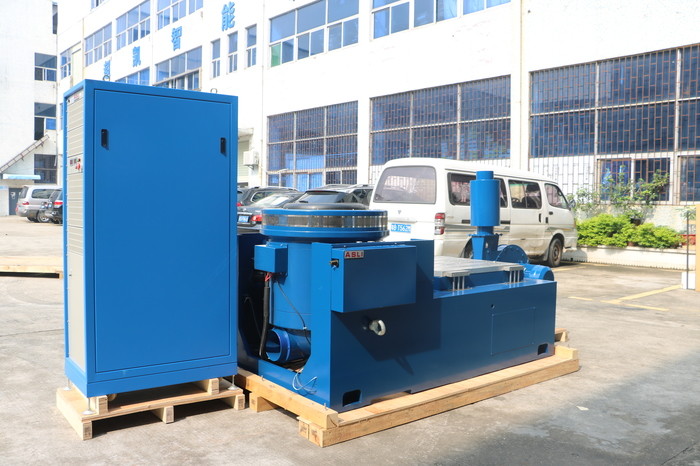

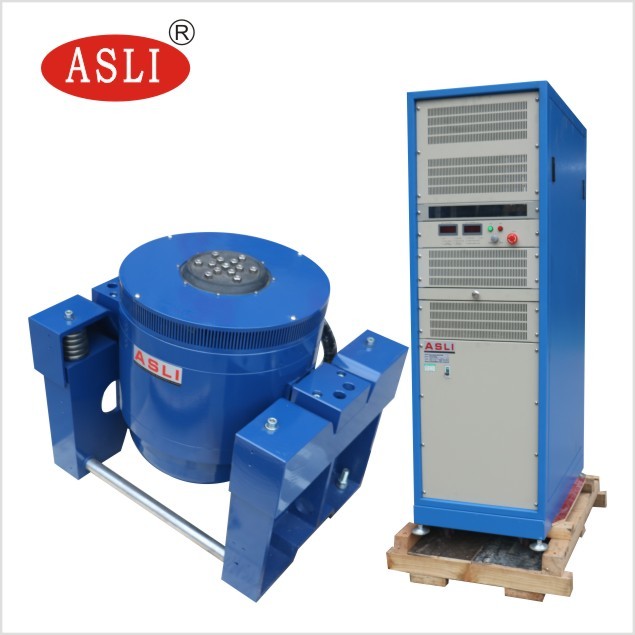

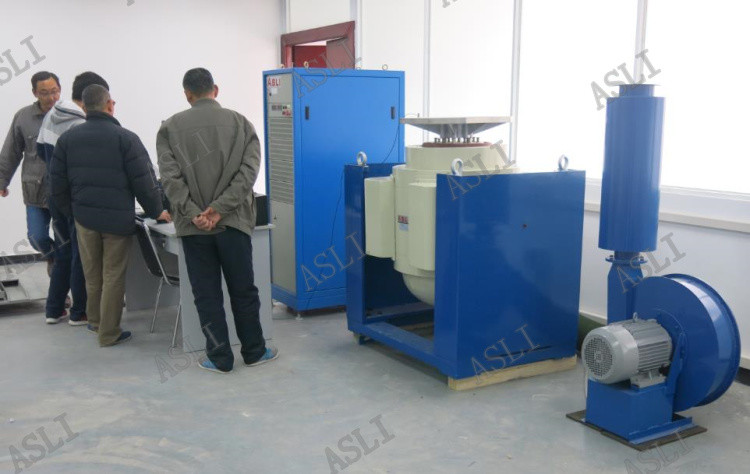

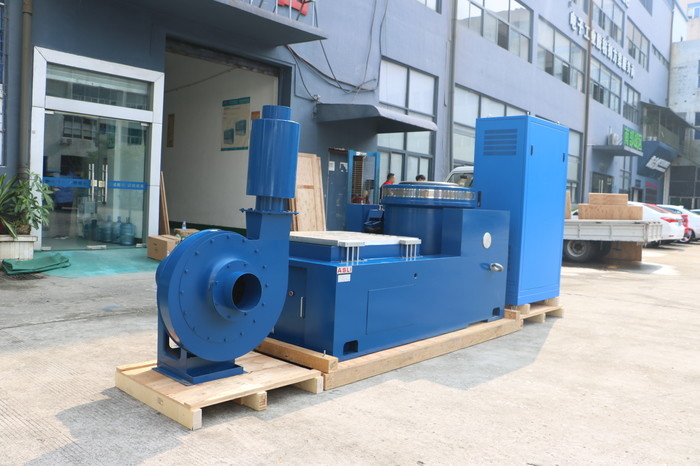

Δοκιμαστικό πάγκο δονήσεων, ενισχυτής ισχύος, ανεμιστήρας ψύξης, τραπέζι μετατόπισης, κατακόρυφος επεκτατής
Χαρακτηριστικά οριζόντιας στάθμης:
Μέσα σε μικρό πάγκο φόρτωσης για να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, για να βελτιωθεί η ικανότητα φόρτωσης και η απόδοση ολόκληρου του πάγκου μηχανής.
Το οριζόντιο πάγκο και το πάγκο δονήσεων είναι ολοκληρωμένου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και προσαρμογής.
Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση με παρεκκλίσεις.
Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
Πιο συγκεκριμένα χαρακτηριστικά του παρατεταμένου πάγκου:
VT κατακόρυφοι επεκταθείσα-πακέτο και καθορισμένα σφραγίδες, με ακρίβεια υπολογίζεται, επεξεργασμένο σχεδιασμό, για να διασφαλιστεί ότι ο πελάτης απέκτησε την καλύτερη απόδοση σύμφωνα με τέλεια
