MIL-STD-810 Ορθολογικός χρησιμοποιούμενος ηλεκτροδυναμικός δοκιμαστής δονήσεων υψηλής συχνότητας
Πώς να αξιολογηθούν διάφορα βιομηχανικά προϊόντα με την εφαρμογή φορτίου δονήσεων;

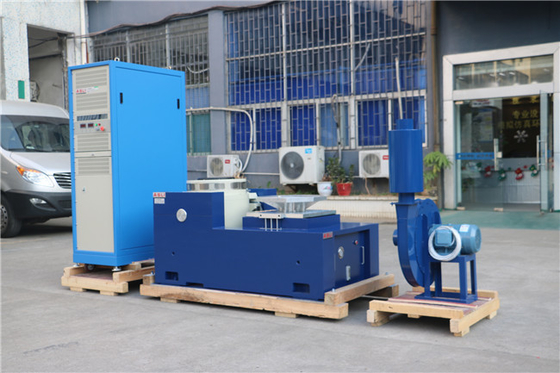

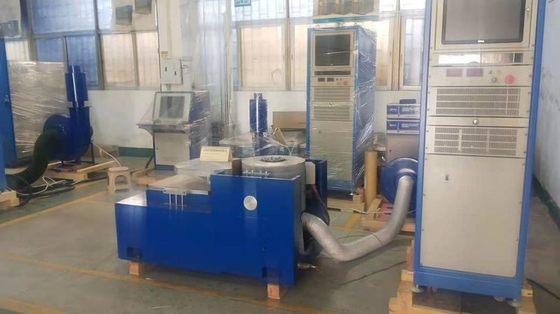

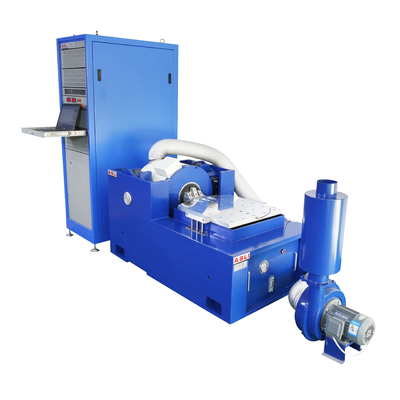

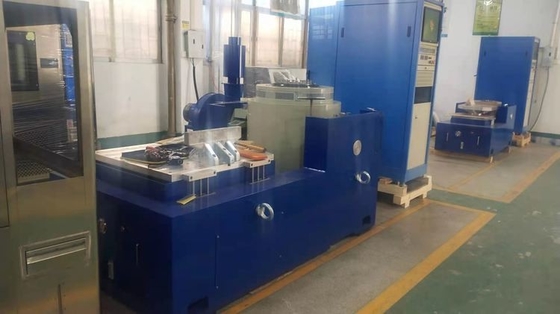

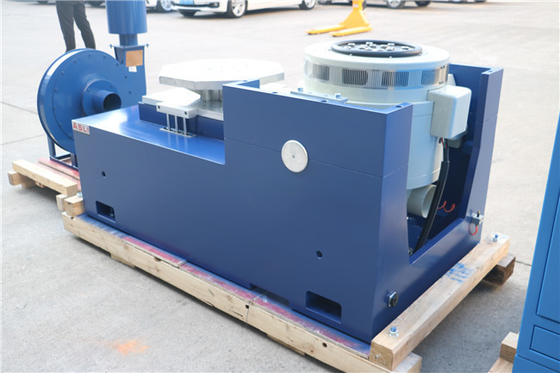

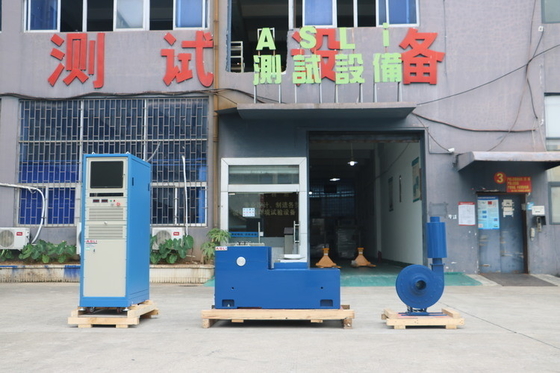

Το σύστημα δοκιμής ηλεκτροδυναμικών δονήσεων EMIC για την αξιολόγηση των βιομηχανικών προϊόντων έναντι δονήσεων.Αυτό το σύστημα αποτελείται από μια γεννήτρια δονήσεων, ένας ενισχυτής ισχύος, και ένα σύστημα ελέγχου δονήσεων.
Κατεβάστε έγγραφο για αποθήκευση -- κάντε κλικ εδώ ----→θάλαμος δοκιμής δονήσεων ES-6.pdf
1Συνδυασμένη δομή δοκιμαστικού θαλάμου και συστήματος ψύξης με συμπαγές και κομψό σχεδιασμό.
2Για να είναι βολικό για λειτουργία, η πρωτότυπη μονάδα ψυκτικού συμπιεστή και τα κύρια αξεσουάρ του εισάγονται από το εξωτερικό.
3. Εισαγόμενος ελεγκτής οθόνης αφής LCD σε χρώμα ικανός να ελέγχει τα προγράμματα θερμοκρασίας και υγρασίας αυτοκινήτου.
4Για να ανταποκριθεί στις μοναδικές απαιτήσεις του πελάτη, οι χρήστες μπορούν να επιλέξουν από διαφορετικά μοντέλα δοκιμαστικού πάγκου δονήσεων για να εξασφαλίσουν ότι εκτός από το καλό ψύξη
5. Η θερμότητα και το σύστημα σφραγίσματος αέρα, αυτό το τραπέζι δονήσεων θα διαθέτει επίσης αξιοσημείωτη επίδραση των μηχανικών δονήσεων
εξοπλισμός δοκιμών αξιοπιστίας, δονήσεις από κρούσεις
| Προδιαγραφή συστήματος | |||
| Σχήμα συστήματος: | ES- 6 | ||
| Περιοχή συχνοτήτων: | 3~3500 | ||
| Κατηγορία ισχύος | Σίνος N | 6000 | |
| Τυχαίο N | 12000 | ||
| Σοκ N | 12000 | ||
| Μέγιστο ΑΚ. | Σίνος (m/s2) | 1000 | |
| Τυχαίος (m/s2 rms) | 1000 | ||
| Σοκ ((m/s2) | 2000 | ||
| Μέγιστο Βελ. | Σίνος (m/s2) | 1.6 | |
| Σοκ ((m/s2) | 1.6 | ||
| Μέγιστη διάταξη. | Μέγιστο ταξίδι mm (p-p) |
51 | |
| Μετακινούμενη τροχιά | 6.5 κιλά | ||
| Μέγεθος κινητής τροχιάς | Διάμετρο 230 mm | ||
| Μέγιστο φορτίο: | 180 κιλά | ||
| Ονομασία | Πίνακας δονήσεων συσκευασίας/Δοκιμαστής δονήσεων για ανταλλακτικά αυτοκινήτων | ||||||||
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Διορισμένη ταχύτητα ((m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Παρακαλώ μην διστάσετε να στείλετε τις ερωτήσεις σας, έτσι ώστε να μπορούμε να σας στείλουμε περισσότερες πληροφορίες.
