εξοπλισμός δοκιμής δονήσεων ES-10.pdf

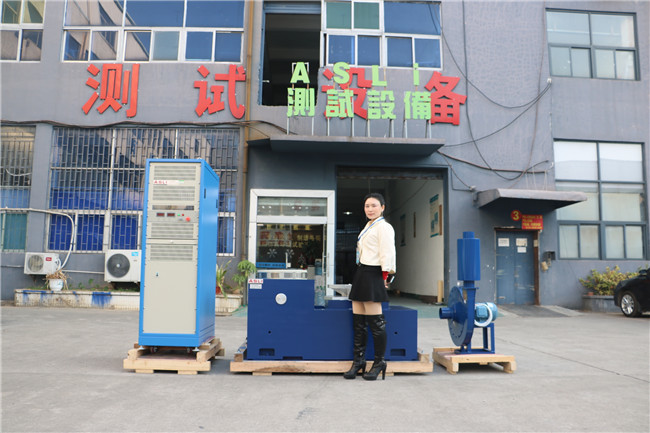

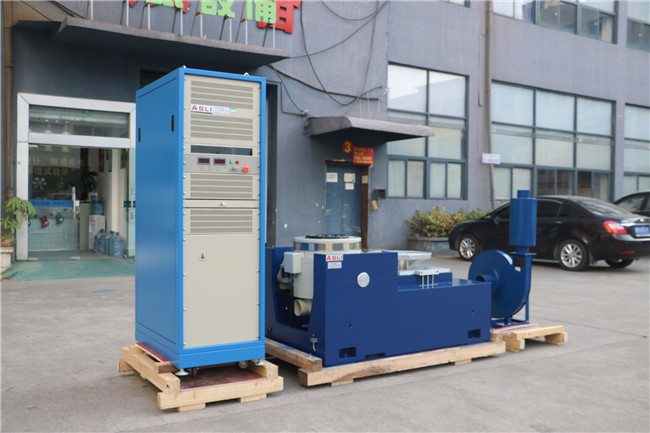

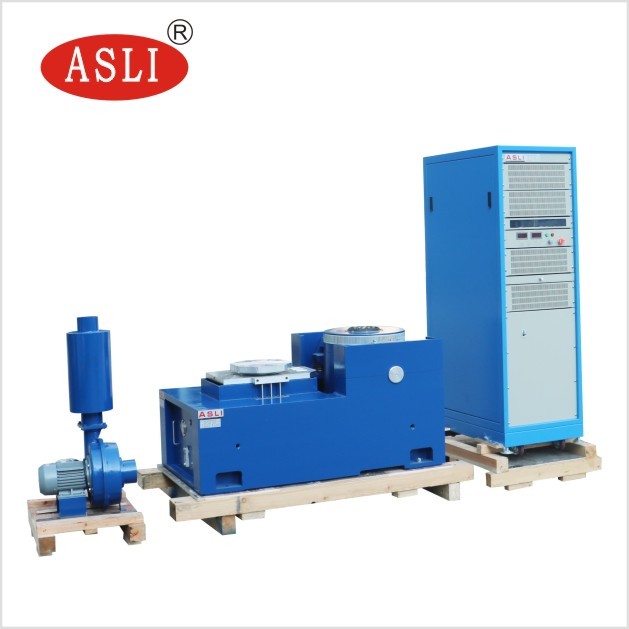

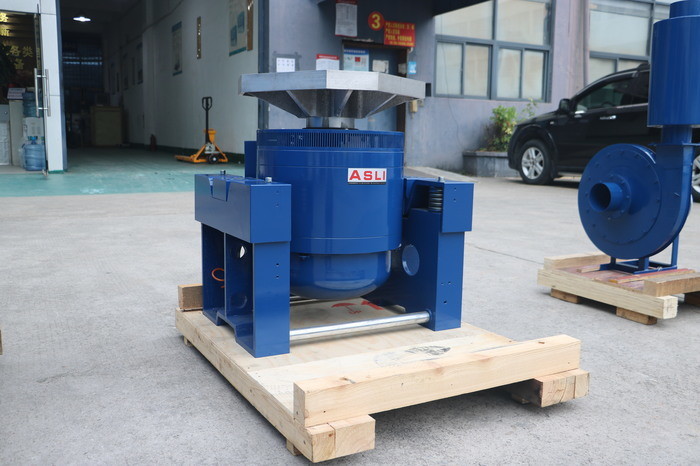

Συστήματα δοκιμής δονήσεων 3 άξων για μπαταρίες Δοκιμή δονήσεων IEC62619 με κατακόρυφο επεκτατήρα
Ποιο πρότυπο δοκιμής πληροί το τραπέζι σας;
UL 1642:2012 < Πρότυπο για μπαταρίες λιθίου>
UL 2054: 2012 < Μπαταρίες οικιακής χρήσης και εμπορικής χρήσης>
UN38.3 ((2012)
Δελτίο ΕΚΑΧ αριθ.
IEC 62281: 2004
IEC 60086: 2007
Διάταξη IEC 62619
| Σχήμα |
Ονομαστικός σινός Δύναμη(Ν) |
Διάταξη τυχαία Δύναμη(Ν) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Καθορισμένη ταχύτητα (m/s) |
ΑξιολογημένηΔύοτοποθέτηση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) |
Διάσταση του Κουμπίνα μετακίνησης (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
σύστημα δοκιμής ηλεκτρομαγνητικών δονήσεων υψηλής συχνότητας Προδιαγραφές
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3. Ροκρ Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
7Η στατική δυσκαμψία, η δυναμική δυσκαμψία του μικρού μπαλονιού, αυξάνοντας την ικανότητα υποστήριξης του πίνακα δονήσεων, βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.

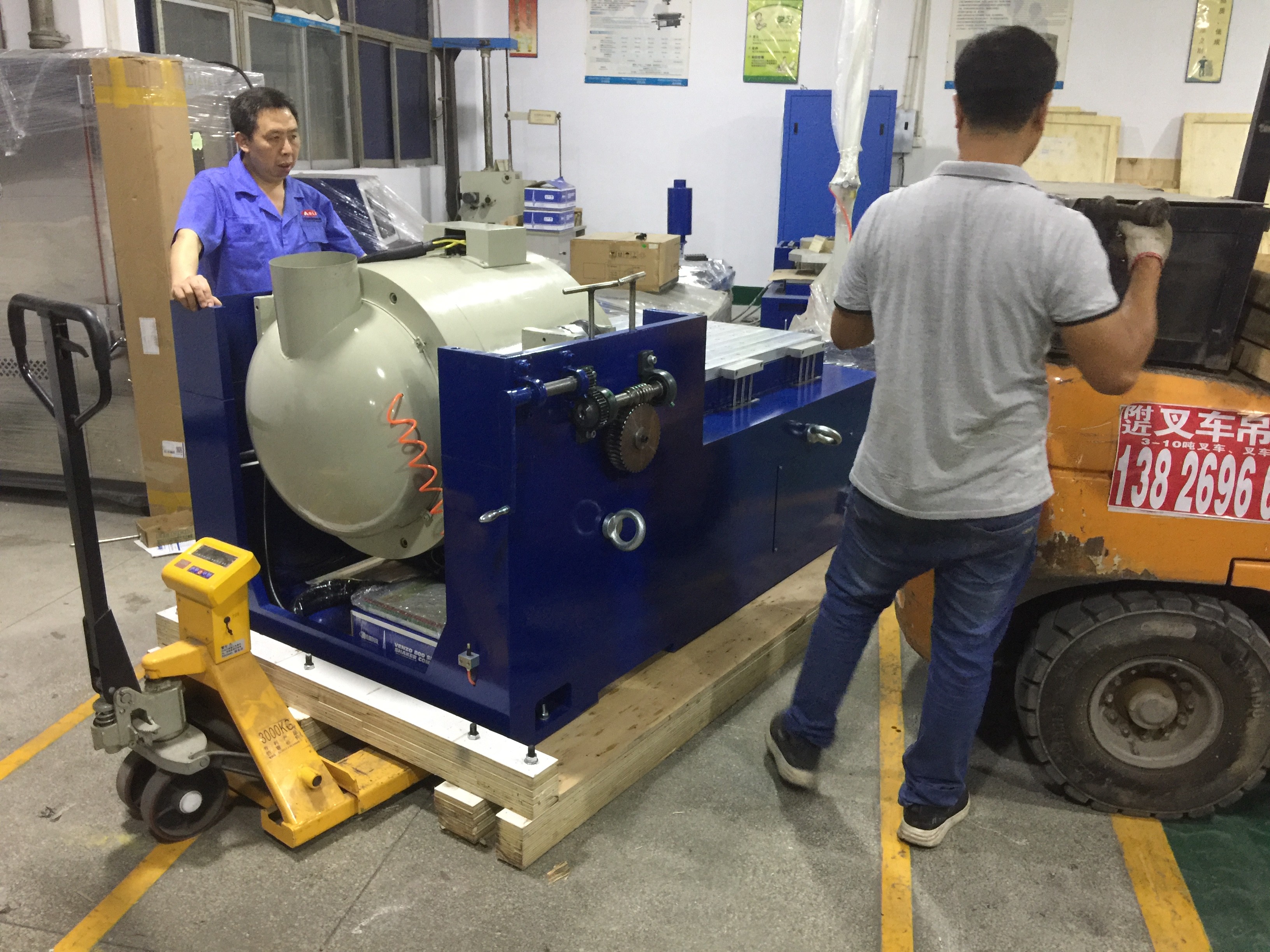

Συσκευή: Πρώτα ταινία PP, και μετά αφρός 10mm ανάμεσα στη μηχανή και το κιβώτιο, και έξω είναι ένα τυποποιημένο κιβώτιο αντιγραφοφόρου για εξαγωγές.
