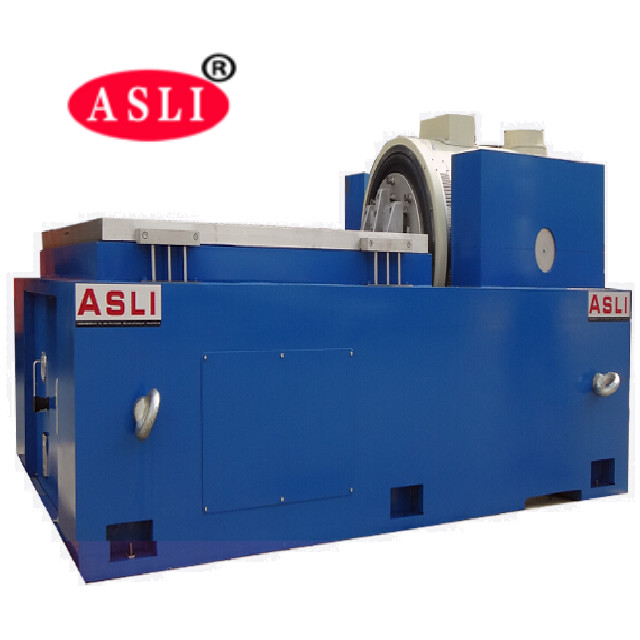

Mil-STD-810G ημιτονοειδές σύστημα δονητών δόνησης υψηλής συχνότητας
Product Details
| Δύναμη του αέρα: | 20000N | Ταχύτητα: | 10,6m/s |
|---|---|---|---|
| κατεύθυνση δονήματος: | Ψηλή+οριζόντια δονήσεις | Επιτάχυνση: | 100g |
| Συχνότητα: | 3~3000HZ | Τύπος: | Mil-STD-810G |
| Μετατόπιση: | 51 χιλιοστά | κινούμενη σπείρα: | 320 nm |
| Επισημαίνω |
Ημιτονοειδές σύστημα δονητών δόνησης,Mil-STD-810G σύστημα δονητών δόνησης,Ημιτονοειδής μηχανή δόνησης κουνημάτων |
||
Product Description
εξοπλισμός δοκιμής δονήσεων ES-10.pdf
MIL-STD-810G Σύστημα συσσωρευτών υψηλής συχνότητας για δοκιμή σινουσοειδών δονήσεων
Ποια είναι η αρχή λειτουργίας και το πεδίο εφαρμογής του τραπεζιού αναταραχής;
Είμαστε κατασκευαστήςΔοκιμασμός δονήσεων και συγκρούσεων Συσκευή Δοκιμαστικού εργαστηρίου δονήσεων Εξοπλισμός εργαστηρίου Αναλυτής δονήσεων, υιοθέτησε τη "διπλή μαγνητική δομή κυκλώματος", τους αυτογεννημένους κύκλους δράσης σκελετού, την "επιβιβαζόμενη υποστήριξη" και τα "κέντρα ελαστικών και γραμμική καθοδήγηση","Απομόνωση τρυνιόν" προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί με δοκιμές τρίαξονικών σινουζοειδών δονήσεων X, Y, Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, που πρέπει να ολοκληρωθούν με την κλασική δοκιμή (μισό-σινου, τραπεζοειδής,Δοκιμαστικό φάσμα απόκρισης σφυγμού και σοκΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Συσκευή για τη μεταφορά ηλεκτρικών συλλέκτωνtτεχνικές παραμέτρους:
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

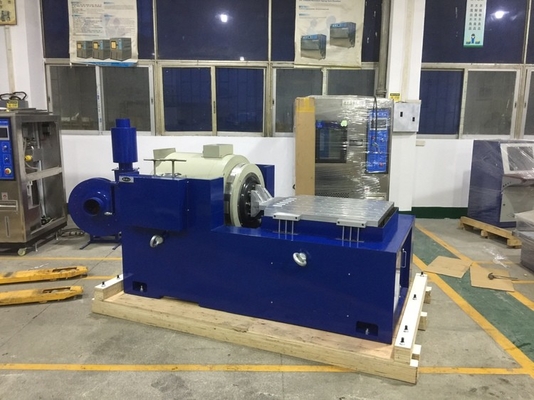

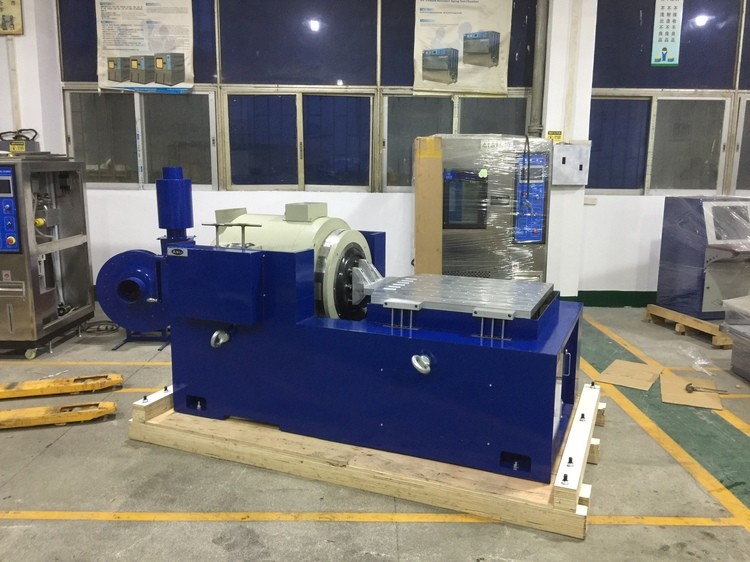

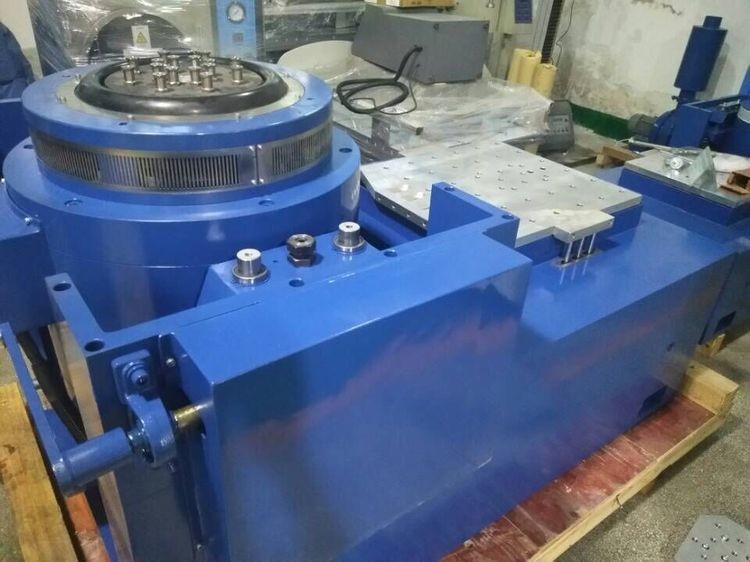

οριζόντια χαρακτηριστικά του σταθμού:
1Μέσα σε μικρό πάγκο φόρτωσης για να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, για να βελτιωθεί η ικανότητα φόρτωσης και η απόδοση ολόκληρου του πάγκου μηχανής.
2Το οριζόντιο πάγκο και το πάγκο δονήσεων είναι ενιαίου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και ρύθμισης.
3. Στατική γραμμή πίεσης, σχήμα V, με ικανότητα αντοχής σε κλίση και αντοχή σε φόρτωση προκατάληψης.
Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
τεχνικές παραμέτρους οριζόντιου επεκτατήρα:
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
Πέντε χιλιάδες 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

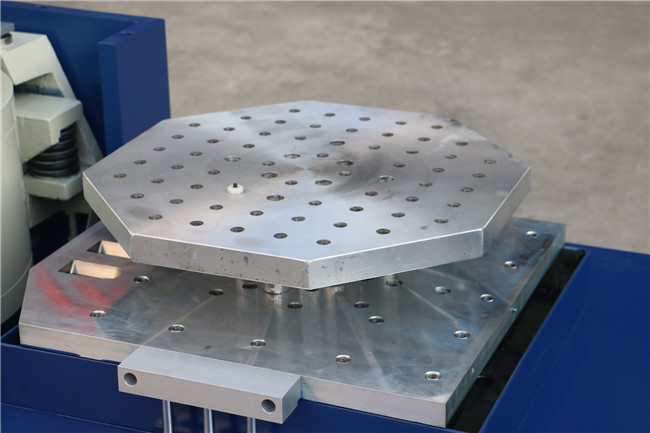

χαρακτηριστικά κάθετου παρατεταμένου πάγκου:
VT κατακόρυφοι παρατεταμένοι πάγκοι και καθορισμένοι σφιγκτήρες, υπολογισμένοι με ακρίβεια, περίτεχνος σχεδιασμός, για να διασφαλιστεί ότι ο πελάτης απέκτησε την καλύτερη απόδοση σύμφωνα με την τέλεια δομή, υλικό υψηλής ποιότητας
και την εξειδίκευση.
τεχνικές παραμέτρους κάθετου διευρυτήρα:
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επενδύσεις | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Για περισσότερες πληροφορίες σχετικά μεMIL-STD-810G Υψηλής Συχνότητας Σύστημα Vibration Shaker για Sinusoidal Δοκιμή Vibration, Καλώς ήρθατε να επικοινωνήσετε μαζί μας!
