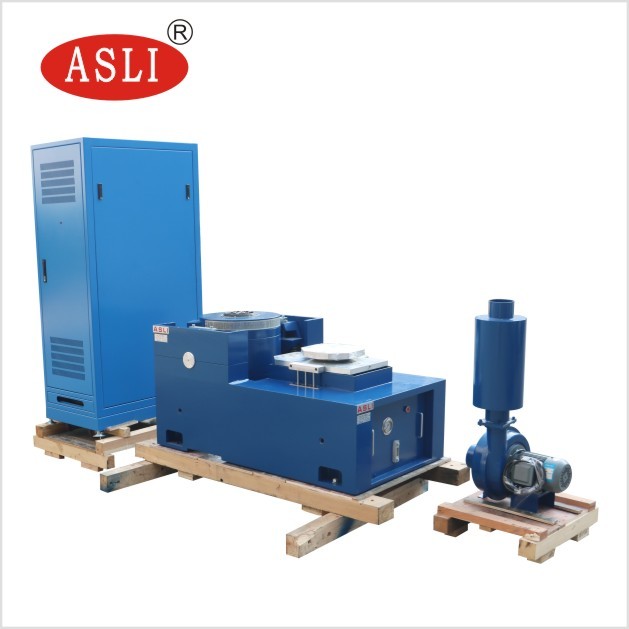

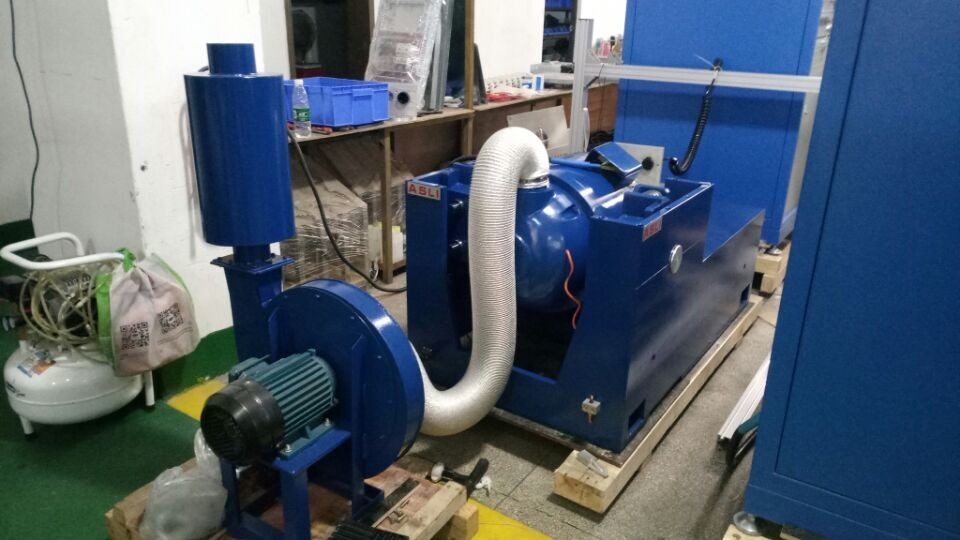

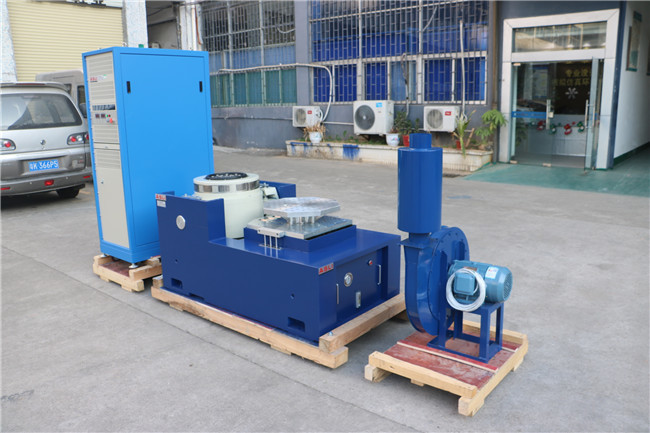

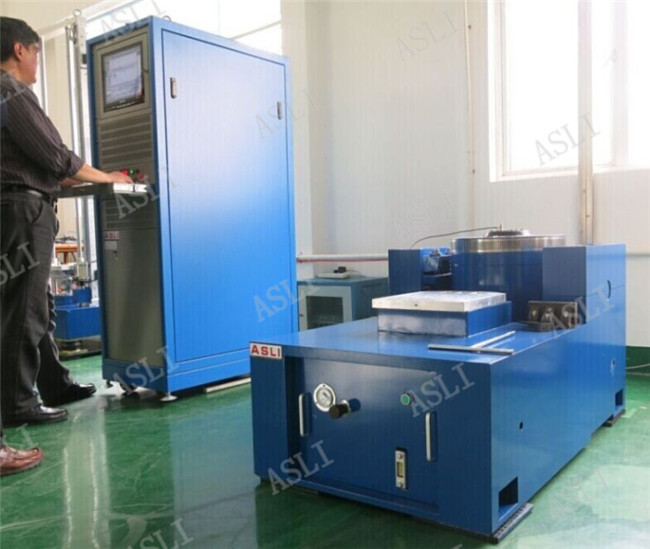

Εργαστηριακό ηλεκτροδυναμικό συσσωρευτή δονήσεων με οριζόντιο πάγκο για δοκιμή PCB
Ποιες είναι οι λειτουργίες των ASLI shakers;
* Σινουσοειδείς δονήσεις σταθερής συχνότητας
* Σκαρφάλωση
* Τυχαία δονήσεις
* Κλασικό σοκ
* RSTD
* φάσμα ανταπόκρισης σε σοκ
* Σίνος στο τυχαίο
* τυχαίασε τυχαία
- Ναι.
Τεχνικές παραμέτρους ολόκληρου του συστήματος
1Πρότυπο: ES-1 ES-2 ES-3...ES-350
2Ονομαστική δυναμική (N): 1000 έως 3500000
3. Αριθ. τυχαίας δύναμης (N): 1000 έως 3500000
4Περιοχή συχνοτήτων (HZ): 3 έως 3500
5- Αναμενόμενη επιτάχυνση (m/s2): 400 έως 1000
6- Καθορισμένη ταχύτητα (m/s): 1,2 προς 1.8
7Ονομαστική μετατόπιση (π-π, mm) 25 έως 51
8. Μέγιστο φορτίο ((kg): 70 έως 4500
9. Κινδυνευτική τροχιά (kg): 2,5 έως 300
10Μέγεθος κινητής τροχιάς (mm): 150 έως 870

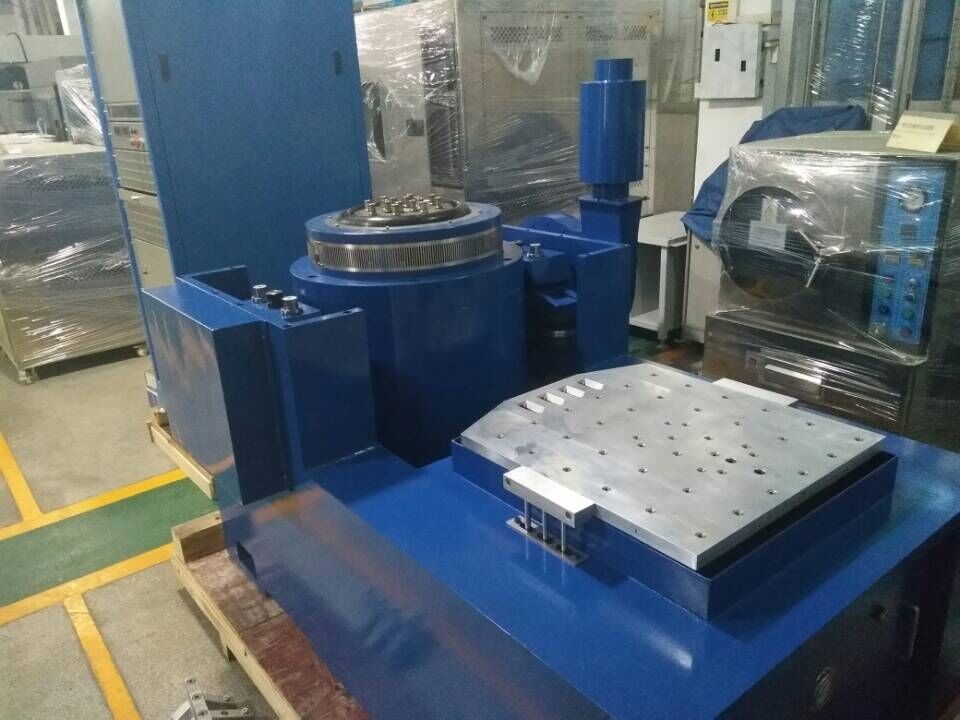

Χαρακτηριστικά οριζόντιας στάθμης:
Μέσα σε μικρό πάγκο φόρτωσης για να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, για να βελτιωθεί η ικανότητα φόρτωσης και η απόδοση ολόκληρου του πάγκου μηχανής.
Το οριζόντιο πάγκο και το πάγκο δονήσεων είναι ολοκληρωμένου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και ρύθμισης.
Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση προκατάληψης.
Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
Πέντε χιλιάδες 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Πιο συγκεκριμένα χαρακτηριστικά του παρατεταμένου πάγκου:
VT κατακόρυφοι επεκταθείσα-πακέτο και καθορισμένα σφραγίδες, ακριβή υπολογισμένη, επεξεργασμένο σχεδιασμό, για να εξασφαλίσει ότι ο πελάτης απέκτησε την καλύτερη απόδοση σύμφωνα με τέλεια
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επενδύσεις | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
