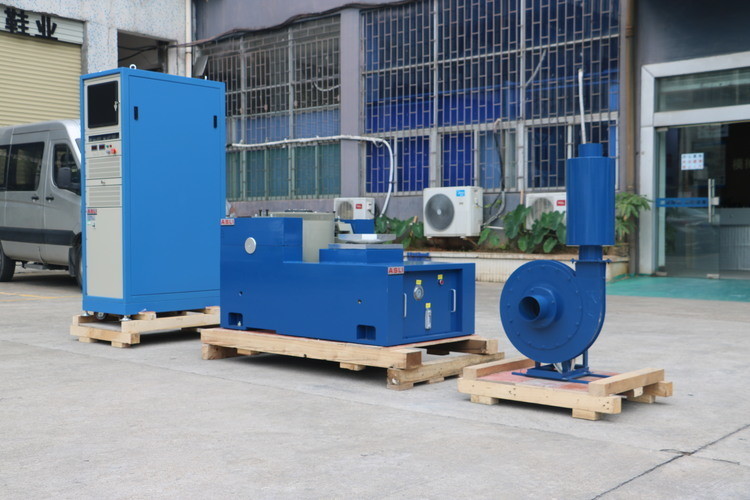

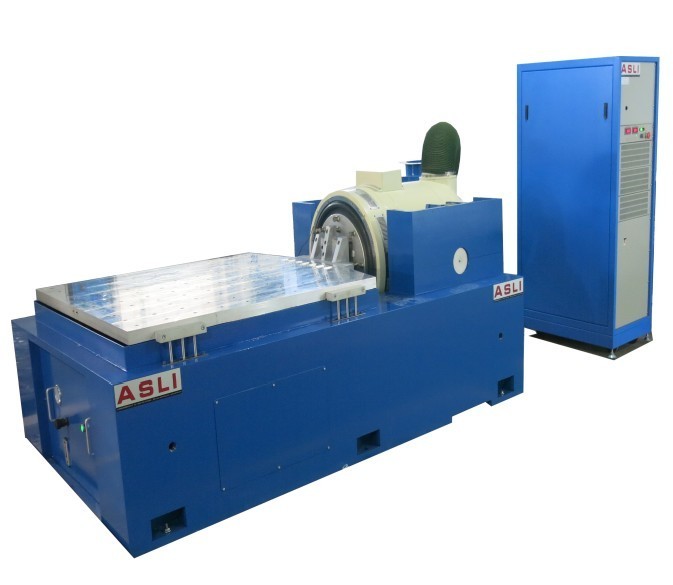

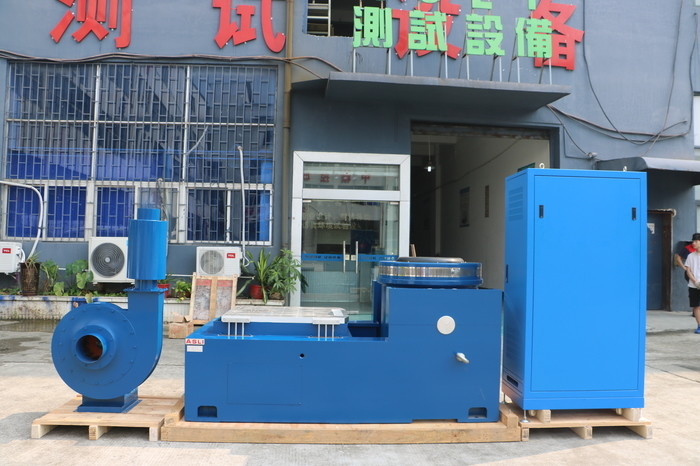

Η ηλεκτροδυναμική μηχανή δοκιμής δόνησης συναντά MIL STD 810G και MIL STD 202H
Product Details
| ημιτονοειδής δύναμη: | 30000N | Ταχύτητα: | 1.8m/s |
|---|---|---|---|
| Εκτόπισμα: | 100mm | Επιτάχυνση: | 100G |
| Συχνότητα: | 3 ~ 3500Hz | Εξουσία: | 380V 3 φάση |
| πληρούν τα πρότυπα: | MIL STD 810G και MIL STD 202H | ||
| Επισημαίνω |
380v μηχανή δοκιμής δόνησης,Ηλεκτροδυναμική μηχανή δοκιμής δόνησης,STD 810G δόνησης MIL εξοπλισμού δοκιμής |
||
Product Description
Η ASLI είναι κατασκευαστής ηλεκτροδυναμικών μηχανών δοκιμής υψηλής συχνότητας.αυτοσυσταθέντες κύκλοι δράσης σκελετούΤα μηχανήματα αυτά μπορούν να εκτελέσουν δοκιμές τριών αξόνων X, Y και Z, δοκιμές ευρυζωνικών τυχαίων δονήσεων, δοκιμές ακινητοποίησης, δοκιμές ακινητοποίησης, δοκιμές ακινητοποίησης, δοκιμές ακινητοποίησης και δοκιμές ακινητοποίησης.και κλασικές δοκιμές παλμού (half- sine), τραπεζοειδές, κύμα πριονιδιού) καθώς και δοκιμές φάσματος απόκρισης σε κρούση.
Τα προϊόντα αυτά χρησιμοποιούνται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστήματος, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.
Κατεβάστε το ES-3A Vibration Tester PDFΕίτε δοκιμάζετε γυμνά προϊόντα, μεμονωμένες συσκευασίες, πλήρη φορτία παλέτας, είτε πολύ μεγαλύτερα συστήματα κιβωτίων, η ASLI έχει ένα μοντέλο συστήματος δονήσεων κατάλληλο για τις απαιτήσεις δοκιμών σας.Τα συστήματα οριζόντιων δονήσεων της ASLI εκτελούν ένα ευρύ φάσμα δοκιμών οριζόντιων δονήσεων.
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ΕΣ-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Καλό σχεδιασμένο σκελετό με κύκλο με υψηλότερη συχνότητα αξιακού συντονισμού.

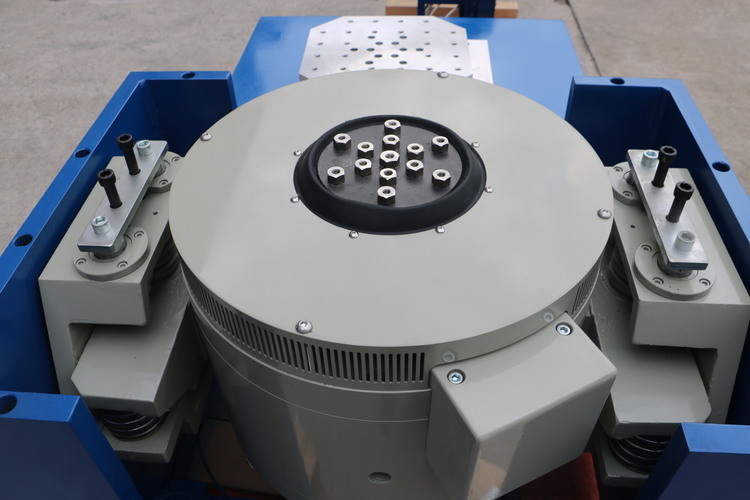

- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρολ ελαστικά με άμεση και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας εξαιρετική εκκεντρική ικανότητα φόρτωσης.
- Τρίγωνο απομονωτικό θεμέλιο αφιερωμένο στην απομόνωση από δονήσεις, με βολική κινητή εγκατάσταση.
- Προηγμένη τεχνολογία ενσωματωμένη σε όλο το σύστημα για να εξασφαλιστεί υψηλή αξιοπιστία του δυναμικού κύκλου.
- Νέος σχεδιασμός αγωγού που ενισχύει την επίδραση ψύξης.
- Στατική και δυναμική δυσκαμψία του ρυμουλκούμενου με μικρό φαινόμενο αερόστατου, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
- Μέσα σε ένα μικρό πάγκο φόρτωσης, επιτυγχάνεται υψηλότερη επιτάχυνση και συχνότητα εργασίας, βελτιώνοντας την ικανότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανών.
- Ο οριζόντιος πάγκος και ο πάγκος δονήσεων αποτελούν ολοκληρωμένο τύπο με τέλεια δομή, προσφέροντας ευκολία εγκατάστασης και ρύθμισης.
- Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση με παρεκκλίσεις.
- Ενσωματωμένη αντλία πετρελαίου με καλή δομή και εύκολη λειτουργία.
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5·1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5'1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 51300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢ 800 51100 5·1400 | 126 168 210 |
Οι κατακόρυφες επεκταμένες βάρκες VT και οι καθορισμένες σφραγίδες υπολογίζονται με ακρίβεια και σχεδιάζονται με λεπτομέρεια, ώστε να εξασφαλίζεται ότι ο πελάτης αποκτά τις καλύτερες επιδόσεις με βάση μια τέλεια δομή,υλικό υψηλής ποιότητας, και ανώτερη κατασκευή.
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επικαιροποίηση | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με την ηλεκτροδυναμική μηχανή δοκιμής δονήσεων (συμμορφούμενη με το MIL-STD-810G και το MIL-STD-202H), παρακαλούμε επικοινωνήστε μαζί μας.
