αίθουσα ES-6.pdf δοκιμής δόνησης

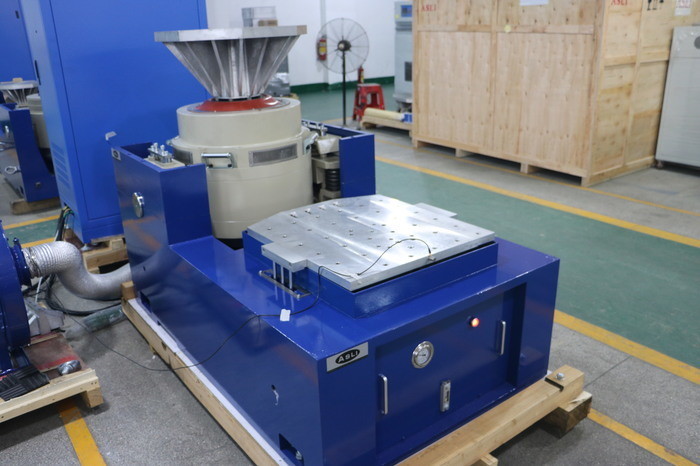

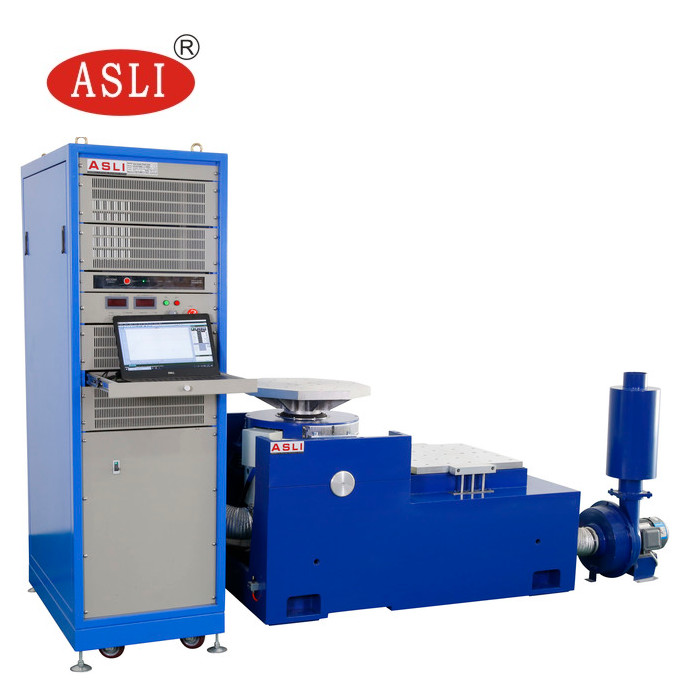

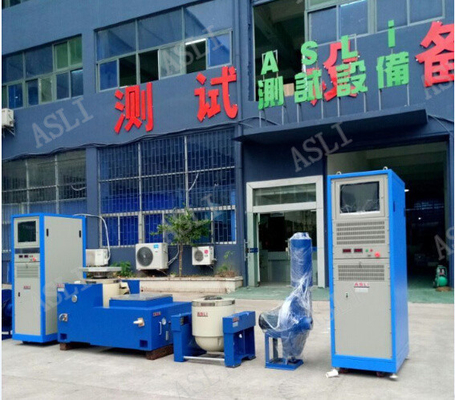

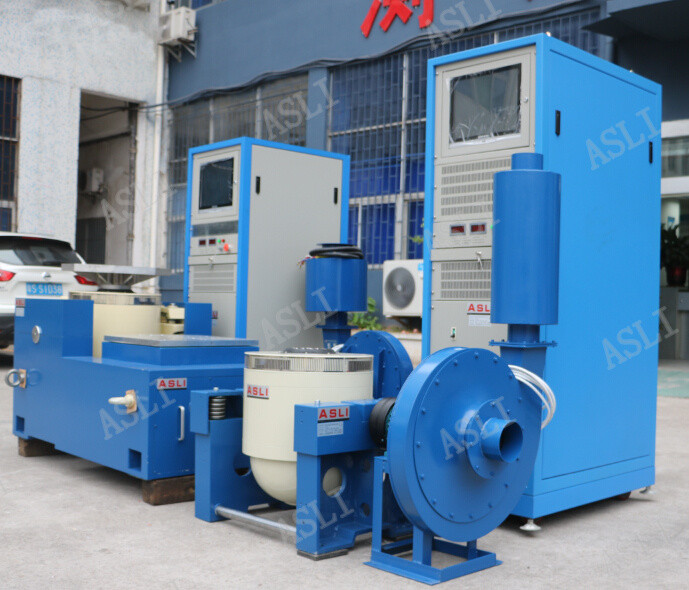

Ημίτονο και τυχαία μηχανή δοκιμής δόνησης με τον ελεγκτή δόνησης και τον ενισχυτή δύναμης
Πρότυπα: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, ΜΒ, GJB, JIS, BS Κ.ΛΠ.
Εφαρμογή

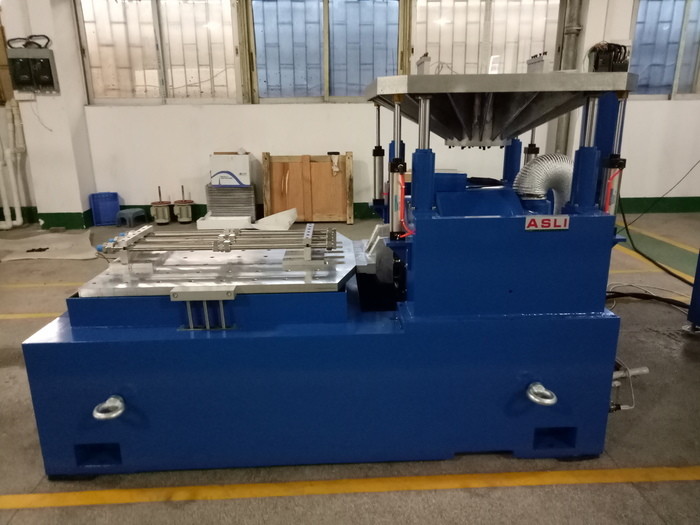

Ο δονητής δόνησης υψηλής συχνότητας υιοθέτησε τη “διπλός-μαγνητική δομή κυκλωμάτων”, “μόνος-παραγμένοι κύκλοι δράσης σκελετών”, “αερομεταφερόμενη υποστήριξη” και “ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση”, “trunnion προηγμένη σύγχρονη τεχνολογία απομόνωσης” και η ειδική τεχνολογία, μπορεί να ολοκληρωθεί στο Χ, το Υ, την τριαξωνικός ημιτονοειδή δοκιμή δόνησης Ζ και τις ευρυζωνικές τυχαίες δοκιμές δόνησης, που ολοκληρώνονται από την κλασσική (μισό - ημίτονο) δοκιμή φάσματος απάντησης σφυγμού και κλονισμού.
Βιομηχανίες εφαρμογής: Αυτοκίνητος, ηλεκτρονική, αεροδιάστημα, σκάφος, τηλεπικοινωνίες, Photoelectronics, όργανο κ.λπ.
(1) εκτιμημένη δύναμη: δύναμη 6000N ημιτόνου τυχαία δύναμη 6000N δύναμη 12000N κλονισμού
(2) φάσμα συχνότητας: 5Hz σε 3500Hz, η σταθερή συχνότητα, σκουπίζει μπρος-πίσω, ημίτονο, τυχαίο, κλονισμός
(3) τρόπος σκούπισμα-συχνότητας: γραμμικός, λογαριθμικός, σκούπισμα μπρος-πίσω, σταθερή συχνότητα
(4) σκούπισμα-συχνότητα φορές: 1 έως 32767
(5) χρόνος σκούπισμα-συχνότητας: η σταθερή συχνότητα/ενιαίο 1-3600mins, καμπύλες σκούπισμα-συχνότητας μπορεί να επιδειχθεί.
(6) μέγιστη επιτάχυνση 1000m/s2 (μη φορτίο)
(7) ανώτατο φορτίο 180Kg
(8) μέγιστη μετατόπιση: 25mm PP (μη φορτίο), διπλή αιχμή
(9) μετατόπιση αντίκτυπου: 25 χιλ.
(10) βάρος της κίνησης της σπείρας: 6.5kg
(11) κατευθύνσεις δόνησης: κάθετος
(12) κύμα δόνησης: ημίτονο, τυχαίο, κλονισμός
(13) διάμετρος της κινούμενης σπείρας: Φ230 χιλ.
(14) διάσταση συστημάτων δόνησης (χιλ.): W850xH750xD550mm
(15) βάρος συστημάτων δόνησης: 590kg

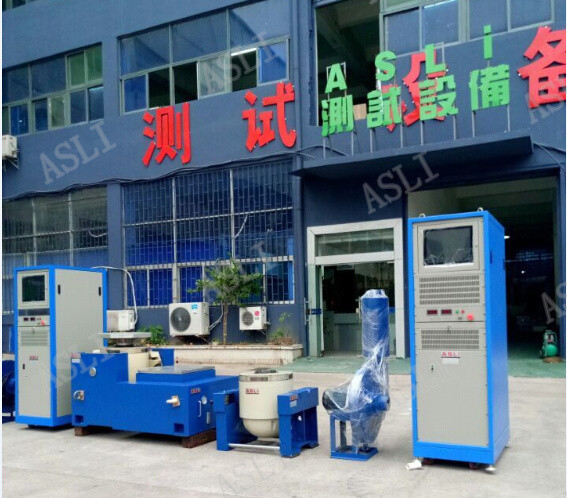

2-2 λεπτομέρειες τμημάτων δόνησης
(1) γεννήτρια δόνησης 1 σύνολο
(2) ελεγκτής δόνησης 1 σύνολο
(3) αίθουσα σύνδεσης επικοινωνίας 1 σύνολο
(4) ενισχυτής DA-6 δύναμης 1 σύνολο
(5) δύναμη 1 PC διέγερσης
(7) λογισμικό οδηγών 1 σύνολο
(8) σύστημα ψύξης 1 σύνολο
(9) βιομηχανικός υπολογιστής 1 σύνολο
Τεχνικές παράμετροι:
| Όνομα | Ελεγκτής πινάκων δόνησης συσκευασίας/πινάκων δόνησης για τα μέρη αυτοκινήτου | ||||||||
| Πρότυπο | Εκτιμημένη δύναμη ημιτόνου (ν) | Εκτιμημένη τυχαία δύναμη (ν) | Φάσμα συχνότητας (Hz) | Εκτιμημένη επιτάχυνση (m/s2) | Εκτιμημένη ταχύτητα (m/s) | Εκτιμημένη μετατόπιση (PP) χιλ. | Μέγιστη φόρτωση (κλ) | κινούμενη σπείρα (κλ) | Διάσταση της κίνησης της σπείρας (χιλ.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
