εξοπλισμός ES-20.pdf δοκιμής δόνησης

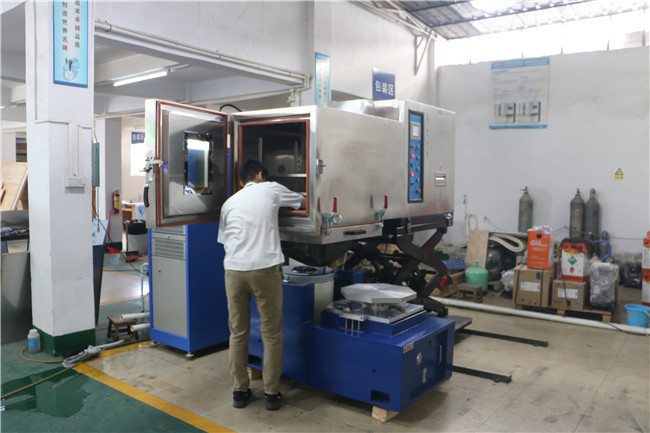

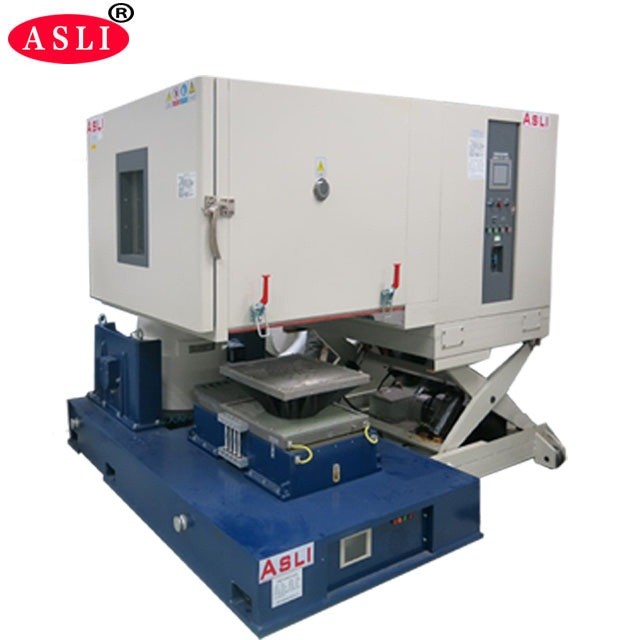

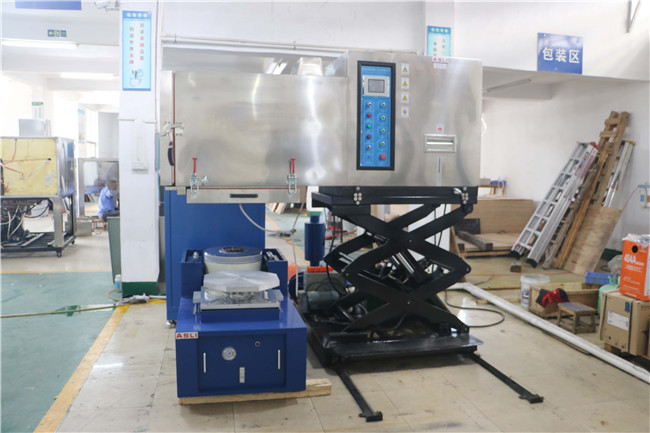

Η υγρασία θερμοκρασίας συνδύασε το ηλεκτροδυναμικό σύστημα δονητών δόνησης για το PCB ηλεκτρονικής
Υψηλής συχνότητας ο κάθετος & οριζόντιος δονητής δόνησης γεννητριών ηλεκτρομαγνητικός για το PCB χρησιμοποιείται για να αξιολογήσει τις ηχηρές συχνότητες των σχεδίων προϊόντων και συσκευασίας και να μιμηθεί την τυχαία δόνηση που εμφανίζεται στο disribution ή το σε χρήση περιβάλλον. Η μηχανή είναι απλή να χρησιμοποιηθεί μπορεί να εκτελέσει ένα ευρύ φάσμα της δοκιμής δόνησης σύμφωνα με την κυβέρνηση, βιομηχανία και οι προδιαγραφές.
1. Μια συνδυασμένη δομή της αίθουσας δοκιμής και του καταψύχοντας συστήματος που καυχώνται το συμπαγές και χαριτωμένο σχέδιο ανεξάρτητη κονσόλα
2. Για να το καταστήσει κατάλληλο για τη λειτουργία αρχική καταψύχοντας μονάδα συμπιεστών και τα κύρια εξαρτήματά του εισαγόμενες από το εξωτερικό
3. Εισαγόμενος ελεγκτής οθόνης αφής χρώματος LCD ικανός του αυτοκινητικού ελέγχου των προγραμμάτων υγρασίας θερμοκρασίας
4. Με τη διεπαφή τηλεπικοινωνιών R232. Για να ικανοποιήσουν τις μοναδικές απαιτήσεις του πελάτη, οι χρήστες μπορούν να επιλέξουν από τα διαφορετικά πρότυπα του πεδίου δοκιμών δόνησης να εξασφαλίσουν αυτού εκτός από καλό δροσερό
5. Η θερμότητα και το σύστημα αεροφρακτών, αυτός ο πάγκος δόνησης καυχώνται επίσης την αξιοπρόσεκτη επίδραση της μηχανικής δόνησης
εξοπλισμός δοκιμής αξιοπιστίας, δόνηση κλονισμού
Τεχνικές παράμετροι:
| Πρότυπο | THV-408 (A~F) |
| Εσωτερική διάσταση | W600×H850×D800 (χιλ.) |
| Εξωτερική διάσταση | W850×H1950×D2100 (χιλ.) |
| Σειρά θερμοκρασίας | Χαμηλή θερμοκρασία: (Α: 25ºC Β: 0ºC Γ: - 20ºC Δ: -40ºC Ε: -60ºC Φ: -70ºC) Υψηλής θερμοκρασίας: 100ºC (150ºC) |
| Σειρά υγρασίας | 20%~98%R.H. (η ΔΕΞΙΆ/5%-98% ΔΕΞΙΆ 10%-98% είναι ένας ειδικοί προαιρετικοί όρος, ένας αποξηραντής ανάγκης) |
|
Αναλυτική ακρίβεια/ Διανομή θερμοκρασία και υγρασία |
0.1ºC 0,1% R.H/±2.0ºC ΔΕΞΙΆ ±3.0%. |
|
Ακρίβεια ελέγχου από τη θερμοκρασία και υγρασία |
±0.5ºC ΔΕΞΙΆ ±2.5%. |
|
Θερμοκρασία Αύξηση/πτώση Ποσοστό ταχύτητας |
Θερμοκρασία που αυξάνεται περ. 0.1~3.0ºC/min/θερμοκρασία που πέφτει περ. 0.1~1.5ºC/min (Το μειωμένο ποσοστό ταχύτητας Min.1.5ºC/λ. είναι ένας ειδικός προαιρετικός όρος) |
|
Εσωτερικός και Εξωτερικό υλικό |
Το υλικό του εσωτερικού κιβωτίου είναι ανοξείδωτο SUS 304#, του εξωτερικού κιβωτίου είναι το ανοξείδωτο ή ΔΕΊΤΕ τον ελασματοποιημένο εν ψυχρώ χάλυβα με το χρώμα που ντύνεται. |
| Υλικό μόνωσης | Ανθεκτικός σε υψηλής θερμοκρασίας, υψηλή πυκνότητα, χλώριο μυρμηκικού άλατος, αιθυλικά υλικά μόνωσης αφρού acetum |
| Σύστημα ψύξης | Ψύξη αέρα ή υδρόψυξη/ενιαίος συμπιεστής τμήματος (- 40ºC, διπλός συμπιεστής -70ºC τμήματος) |
| Συσκευές προστασίας |
Θρυαλλίδα-ελεύθερος διακόπτης, υπερφορτώνοντας διακόπτης προστασίας για το ψυκτικό μέσο συμπιεστών, υψηλής και χαμηλής τάσης ο διακόπτης προστασίας, πέρα υγρασία και προστασία πέρα-θερμοκρασίας μεταστρέφει, θρυαλλίδες, σύστημα προειδοποίησης ελαττωμάτων, σύντομη προστασία προειδοποίησης αποθήκευσης νερού |
| Προαιρετικά εξαρτήματα | Εσωτερική πόρτα με την τρύπα λειτουργίας (προαιρετική), όργανο καταγραφής (προαιρετικό), εξαγνιστής νερού, αποξηραντής |
|

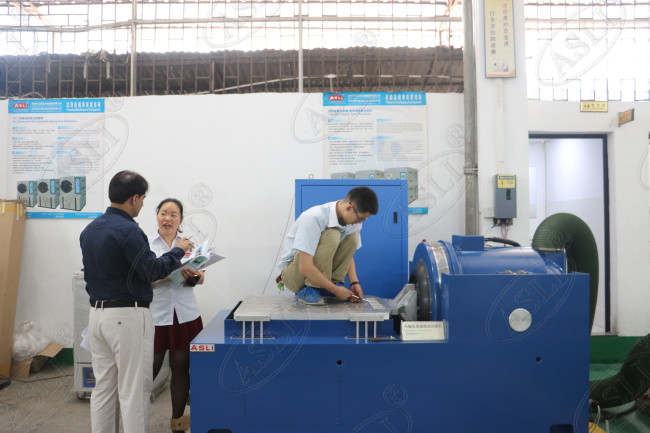

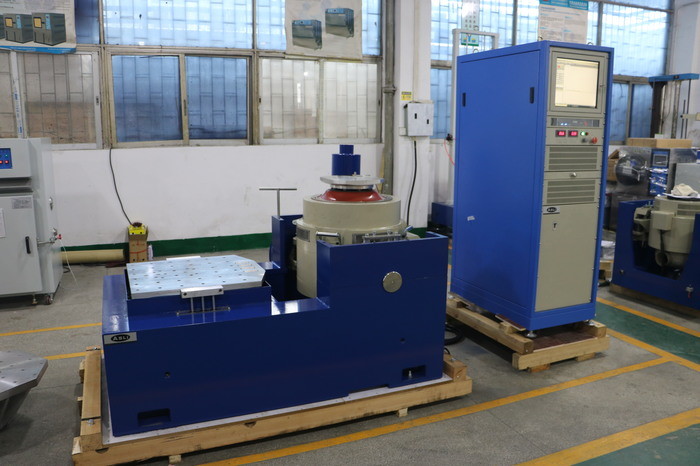

Δόνηση Εξοπλισμός δοκιμής |
Επιλέξτε το κατάλληλο πεδίο δοκιμών δόνησης σύμφωνα με τον όρο δοκιμής του πελάτη, οι τεχνικές παράμετροι παρακαλώ πάρτε την ηλεκτροδυναμική |
| Δύναμη | AC380V 3 φράση 5 γραμμές, 50/60HZ |
| Όνομα | Ελεγκτής πινάκων δόνησης συσκευασίας/πινάκων δόνησης για τα μέρη αυτοκινήτου | ||||||||
| Πρότυπο | Εκτιμημένη δύναμη ημιτόνου (ν) | Εκτιμημένη τυχαία δύναμη (ν) | Φάσμα συχνότητας (Hz) | Εκτιμημένη επιτάχυνση (m/s2) | Εκτιμημένη ταχύτητα (m/s) | Εκτιμημένη μετατόπιση (PP) χιλ. | Μέγιστη φόρτωση (κλ) | κινούμενη σπείρα (κλ) | Διάσταση της κίνησης της σπείρας (χιλ.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Εάν χρειάζεστε περισσότερες πληροφορίες για την υγρασία θερμοκρασίας συνδύασαν το ηλεκτροδυναμικό σύστημα δονητών δόνησης για το PCB ηλεκτρονικής, παρακαλώ αισθανθείτε ελεύθερος να με έρθει σε επαφή με.
