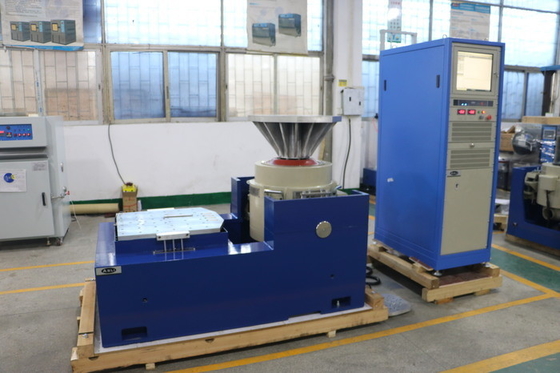

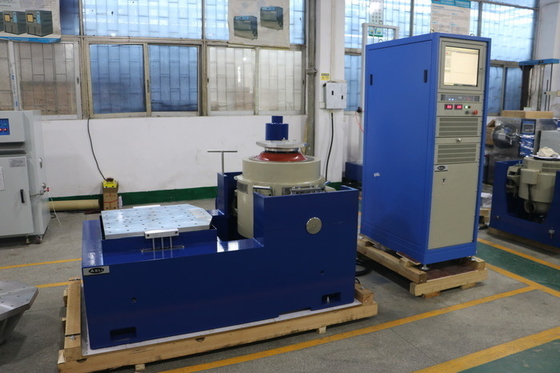

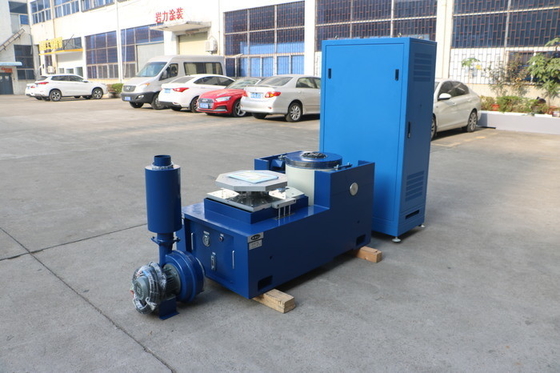

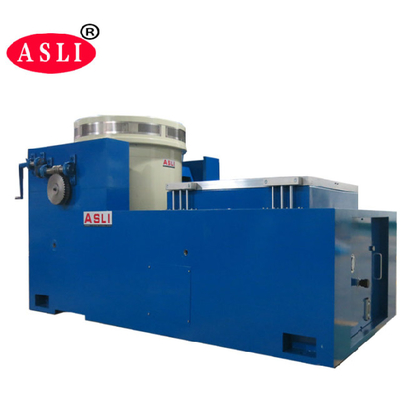

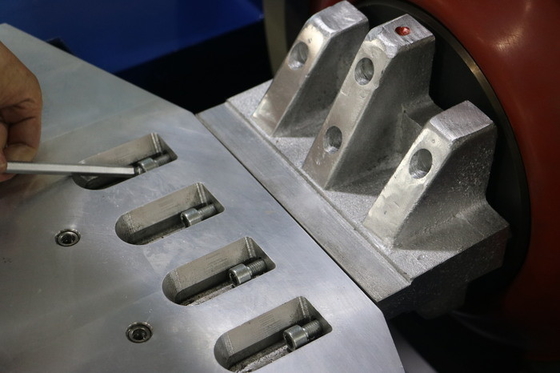

Μηχανή δοκιμής τυχαίων δονήσεων για αεροδιαστημική χρήση
Το σύστημα δοκιμής δονήσεων μπορεί να πληροί τα ακόλουθα πρότυπα δοκιμής:
Ειδικότερα, η παραγωγή του προϊόντος δεν πρέπει να υπερβαίνει το 50% του συνολικού ορίου παραγωγής.
Εφαρμογή

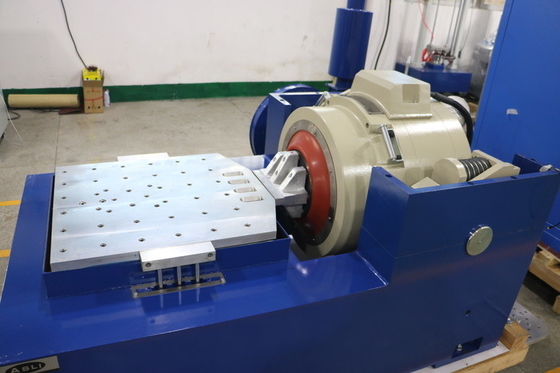

Μηχανή δοκιμής δονήσεων υψηλής συχνότητας / σύστημα κατακόρυφου σάκερ Εφαρμόστε για το πρότυπο δοκιμής IEC ISTA MIL STD υιοθέτησε τη "διπλή μαγνητική δομή κυκλώματος", "αυτογενεζόμενους κύκλους δράσης σκελετού","Αεροπορική υποστήριξη" και "κουρέματα κυλίνδρων και γραμμική καθοδήγηση""απομόνωση τρυνιόν" προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε δοκιμές τριών αξόνων X, Y και Z με σινουσοειδή δονήσεις και δοκιμές τυχαίων δονήσεων ευρυζωνικής ζώνης,να συμπληρώνεται με την κλασική (μισό-σινο) δοκιμή φάσματος απόκρισης παλμού και κρούσηςΧρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Τεχνικές παραμέτρους:
| Προδιαγραφή συστήματος | |||
| Σχήμα συστήματος: | ΕΣ- 60 | ||
| Περιοχή συχνοτήτων: | 3~3500 | ||
| Κατηγορία ισχύος | Σίνος N | 60000 | |
| Τυχαίο N | 60000 | ||
| Σοκ N | 120000 | ||
| Μέγιστο ΑΚ. | Σίνος (m/s2) | 1000 | |
| Τυχαίος (m/s2 rms) | 1000 | ||
| Σοκ ((m/s2) | 2000 | ||
| Μέγιστο Βελ. | Σίνος (m/s2) | 1.8 | |
| Σοκ ((m/s2) | 1.8 | ||
| Μέγιστη διάταξη. | Μέγιστο ταξίδι mm (p-p) |
51 | |
| Μετακινούμενη τροχιά | 60 κιλά | ||
| Μέγεθος κινητής τροχιάς | Διάμετρο 40 mm | ||
| Σημερινός πίνακας Μέγεθος προσαρμοσμένο | επιλέξτε σύμφωνα με τη δοκιμή | ||
| Οριζόντιο μέγεθος τραπεζιού | διακρίνεται σύμφωνα με τη δοκιμή | ||
| Μέγιστο φορτίο: | 800 κιλά. | ||
| Ονομασία | Πίνακας δονήσεων συσκευασίας/Δοκιμαστής δονήσεων για ανταλλακτικά αυτοκινήτων | ||||||||
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Διορισμένη ταχύτητα ((m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
