ISTA / ASTM Δοκιμαστής στερεότητας συσκευασίας ακεραιότητας τυχαίας δονήσεως προσαρμοσμένος
Δουλεύεις για τις δοκιμές του πακέτου σου που θα...
Πιστοποίηση της καταλληλότητας για τελική χρήση
Βοηθά στην επίλυση προβλημάτων με τις τρέχουσες συσκευασίες
Προσδιορισμός δυνητικών εξοικονόμησης κόστους στις συσκευασίες
Παροχή τεχνικού μέσου σύγκρισης των επιλογών πακέτου
Καθορίζει ή επαληθεύει ότι πληρούνται οι απαιτήσεις μιας προδιαγραφής, κανονισμού ή σύμβασης
Παροχή τυποποιημένων δεδομένων για την εξασφάλιση της ποιότητας
Παροχή αποδεικτικών στοιχείων για την ευθύνη του προϊόντος, τα διπλώματα ευρεσιτεχνίας ή τις αξιώσεις του προϊόντος
Προβλέψτε την απόδοση ενός πακέτου κατά τη διάρκεια της διανομής και της χρήσης από τους πελάτες σας
Για το σύστημα δοκιμής δονήσεων, παρακαλούμε ετοιμαστείτε για το παρακάτω και στείλτε την έρευνα σας, θα σας βοηθήσουμε να σας συστήσουμε το κατάλληλο μοντέλο
Περιγραφή του δείγματος
Μάζα δοκιμής δείγματος
Μέγεθος δείγματος
Προφίλ δοκιμής, εάν υπάρχει
Μέγιστη επιτάχυνση της δοκιμής
Δοκιμή X,Y,Z κατεύθυνση ή μόνο δοκιμή Z κατεύθυνση
Δοκιμαστικό σταθμό δονήσεων υψηλής συχνότητας ES-30.pdf
Προδιαγραφή του μοντέλου στην προβολή
| Προδιαγραφή συστήματος | |||
| Σχήμα συστήματος: | ΕΣ- 60 | ||
| Περιοχή συχνοτήτων: | 3 ~ 2800 | ||
| Κατηγορία ισχύος | Σίνος N | 60000 | |
| Τυχαίο N | 60000 | ||
| Σοκ N | 120000 | ||
| Μέγιστο ΑΚ. | Σίνος (m/s2) | 1000 | |
| Τυχαίος (m/s2 rms) | 1000 | ||
| Σοκ ((m/s2) | 2000 | ||
| Μέγιστο Βελ. | Σίνος (m/s2) | 1.8 | |
| Σοκ ((m/s2) | 1.8 | ||
| Μέγιστη διάταξη. | Μέγιστο ταξίδι mm (p-p) |
51 | |
| Μετακινούμενη τροχιά | 50 κιλά | ||
| Μέγεθος κινητής τροχιάς | Διάμετρο 450 mm | ||
| Μέγιστο φορτίο: | 750 κιλά | ||
Άλλες διαθέσιμες επιλογές δονητών
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Παράδειγμα δονήσεων για τυχαία δοκιμή
Χαρακτηριστικά:
1- Καλό σχεδιασμένο σκελετό δυναμικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3. Ροκρ Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.

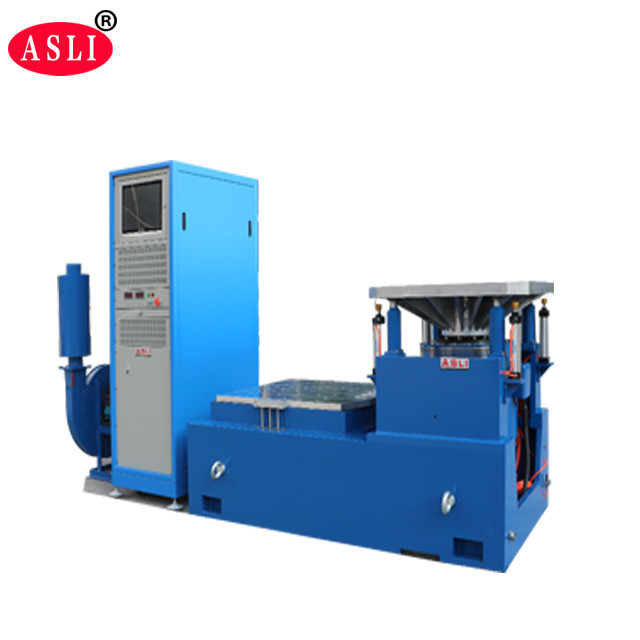

7Η στατική και δυναμική δυσκαμψία του μικρού μπαλονιού, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων, βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.Τεχνικές παραμέτρους οριζόντιου πίνακα δονήσεων (δοκιμή στον άξονα X, Y)

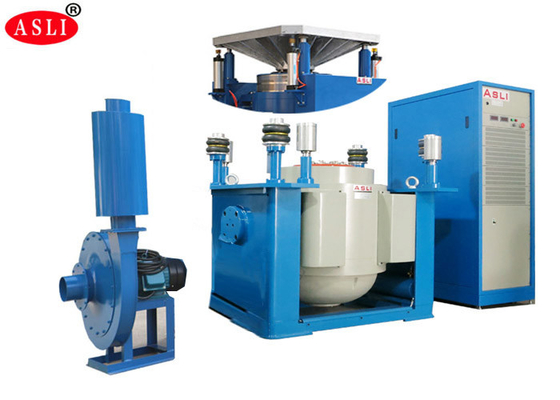

Τεχνικές παραμέτρους κατακόρυφου πίνακα δονήσεων ((Z, δοκιμή άξονα):

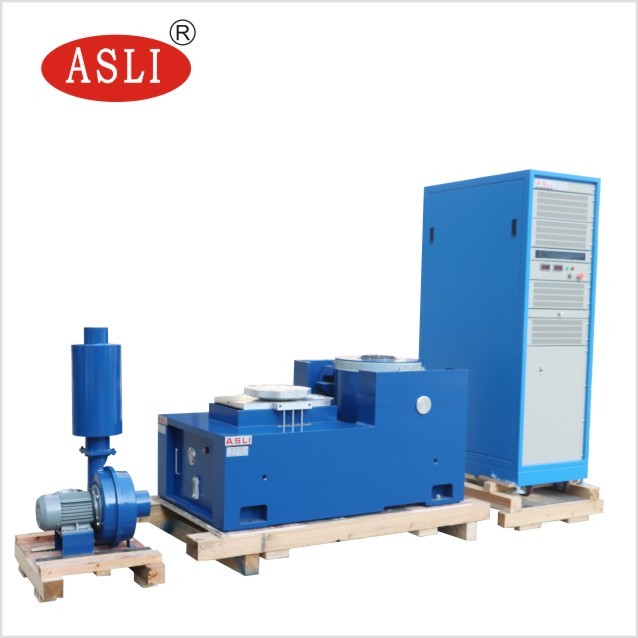

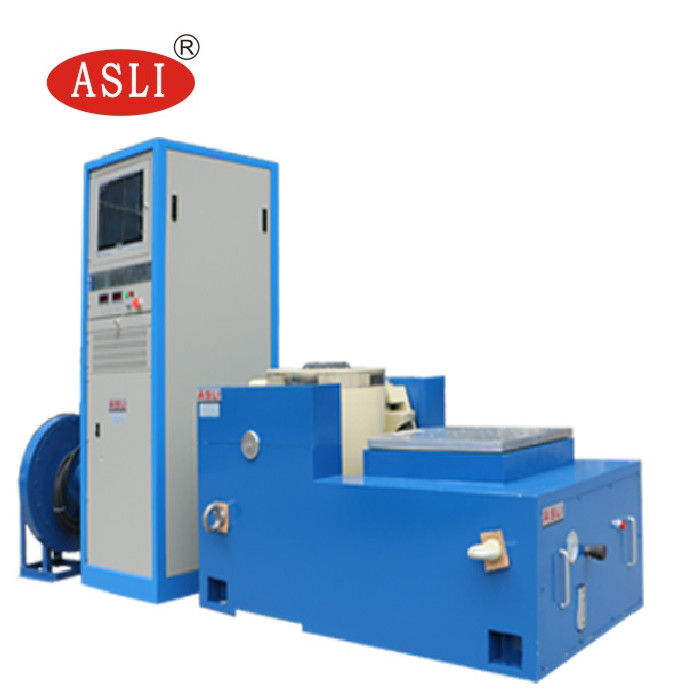

Εικόνες για αναφορά:
