3 μηχανικός ελεγκτής ηλεκτροδυναμικής μηχανών επιτραπέζιας δόνησης δονητών άξονα
Product Details
| Δύναμη του αέρα: | 6000N | Ταχύτητα: | 10,6m/s |
|---|---|---|---|
| Μετατόπιση: | 25 χιλιοστά | Συχνότητα: | 3~3500HZ |
| φόρτωση: | 180 κιλά | Επιτάχυνση: | 100g |
| Εφοδιασμός: | 230 χιλιοστά | ||
| Επισημαίνω |
6000N μηχανικός πίνακας δονητών,Ηλεκτροδυναμικός μηχανικός πίνακας δονητών,Μηχανικός ηλεκτροδυναμικός δονητής δόνησης |
||
Product Description

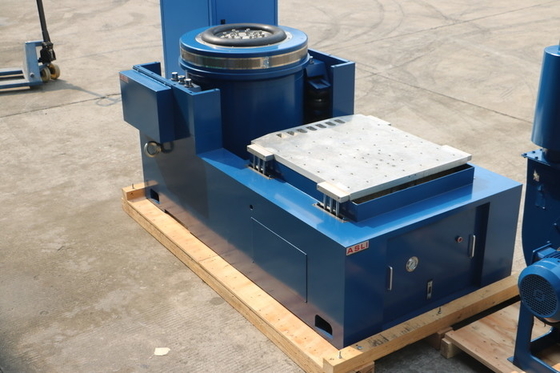

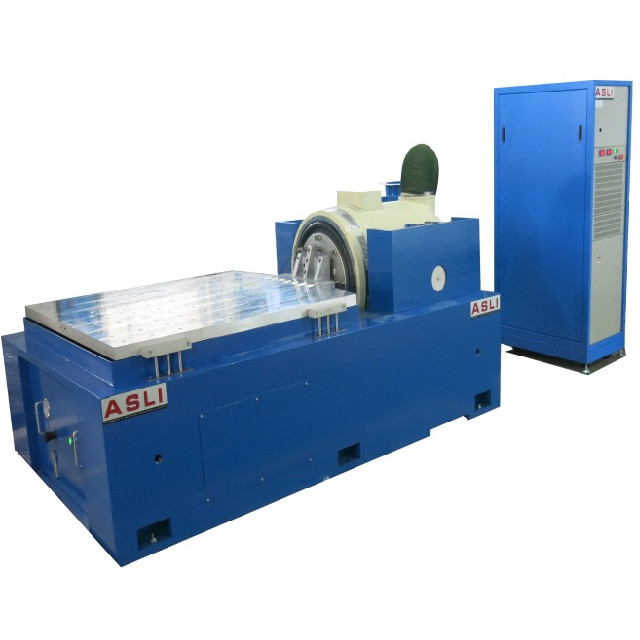

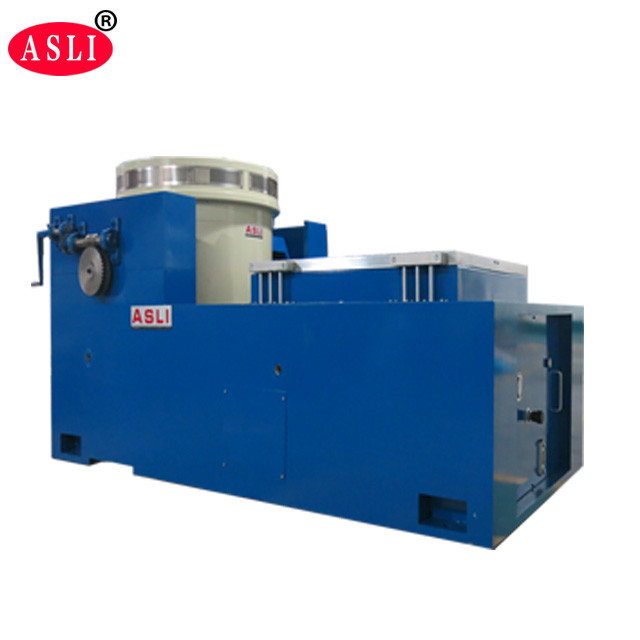

Ο Δοκιμαστής Δονήσεων Υψηλής Συχνότητας υιοθετεί προηγμένες σύγχρονες τεχνολογίες, όπως δομή διπλού μαγνητικού κυκλώματος, αυτο-παραγόμενους δακτυλίους σκελετού, αερομεταφερόμενη υποστήριξη, ρουλεμάν και γραμμική καθοδήγηση, και απομόνωση άξονα. Είναι ικανός να εκτελεί δοκιμές δονήσεων ημιτονοειδούς τριών αξόνων X, Y και Z και δοκιμές τυχαίων δονήσεων ευρέος φάσματος, καθώς και κλασικές δοκιμές παλμών (ημι-ημίτονο) και δοκιμές φάσματος απόκρισης κραδασμών. Αυτός ο εξοπλισμός χρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές και τις βιομηχανίες οικιακών συσκευών.
- Ονομαστική Δύναμη: Δύναμη ημιτόνου 6000N; Δύναμη τυχαίας δόνησης 6000N; Δύναμη κρούσης 12000N
- Εύρος Συχνότητας: 5Hz έως 3500Hz – υποστηρίζει σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημιτονοειδείς, τυχαίες και λειτουργίες κρούσης
- Λειτουργία Σάρωσης Συχνότητας: Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
- Αριθμός Σαρώσεων Συχνότητας: 1 έως 32767
- Χρόνος Σάρωσης Συχνότητας: Σταθερή συχνότητα/μονή 1–3600 λεπτά; μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας
- Μέγιστη Επιτάχυνση: 1000 m/s² (χωρίς φορτίο)
- Μέγιστο Φορτίο: 180 kg
- Μέγιστη Μετατόπιση: 25 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση Κρούσης: 25 mm
- Βάρος Κινητού Πηνίου: 6.5 kg
- Κατευθύνσεις Δόνησης: Κάθετη
- Κυματομορφή Δόνησης: Ημίτονο, τυχαία, κρούση
- Διάμετρος Κινητού Πηνίου: Φ230 mm
- Διάσταση Συστήματος Δόνησης (mm): Π850 × Υ750 × Β550 mm
- Βάρος Συστήματος Δόνησης: 590 kg

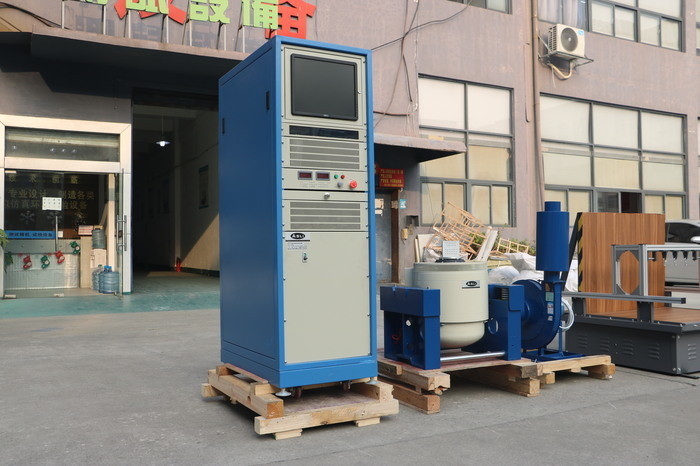

- Γεννήτρια Δόνησης – 1 σετ
- Ελεγκτής Δόνησης – 1 σετ
- Θάλαμος Σύνδεσης Επικοινωνίας – 1 σετ
- Ενισχυτής Ισχύος DA-6 – 1 σετ
- Τροφοδοσία Διέγερσης – 1 τεμ.
- Λογισμικό Οδήγησης – 1 σετ
- Σύστημα Ψύξης – 1 σετ
- Βιομηχανικός Υπολογιστής – 1 σετ
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Δύναμη Τυχαίας Δόνησης (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Σημείωση: Το μοντέλο ES-6 επισημαίνεται ως η κύρια διαμόρφωση. Άλλα μοντέλα είναι διαθέσιμα για απαιτήσεις υψηλότερης δύναμης και φορτίου.
- Καλοσχεδιασμένος σκελετός δυναμικού δακτυλίου, με υψηλότερη συχνότητα συντονισμού στον άξονα.
- Ο σχεδιασμός διπλού μαγνητικού κυκλώματος εξασφαλίζει χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν rocker rod με ευθεία και προσανατολισμένη εισαγωγή ακαμψίας σύνθετου σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο θεμέλιο άξονα ειδικά για χρήση ορμόνης, προσφέροντας βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης τεχνολογίας διασφαλίζει υψηλή αξιοπιστία του δυναμικού δακτυλίου.
- Ο νέος σχεδιασμός αγωγών βελτιώνει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία της μικρής μπάλας ρουλεμάν αυξάνουν την ικανότητα φόρτισης του τραπεζιού δόνησης και βελτιώνουν την απόδοση χαμηλής συχνότητας.
Product Highlights
Τραπέζι μηχανικού αναδευτήρα 3 αξόνων με ημιτονοειδή δύναμη 6000N, συχνότητα 3-3500Hz, φορτίο 180kg και επιτάχυνση 100g. Διαθέτει διπλό μαγνητικό κύκλωμα, ανάρτηση αέρα και απομόνωση κορμού για αξιόπιστη ημιτονοειδή, τυχαία και κρουστική δοκιμή X, Y, Z. Ιδανικό για αεροδιαστημική, άμυνα και ηλεκτρονικά. Προσαρμοσμένες επιλογές διαθέσιμες.
