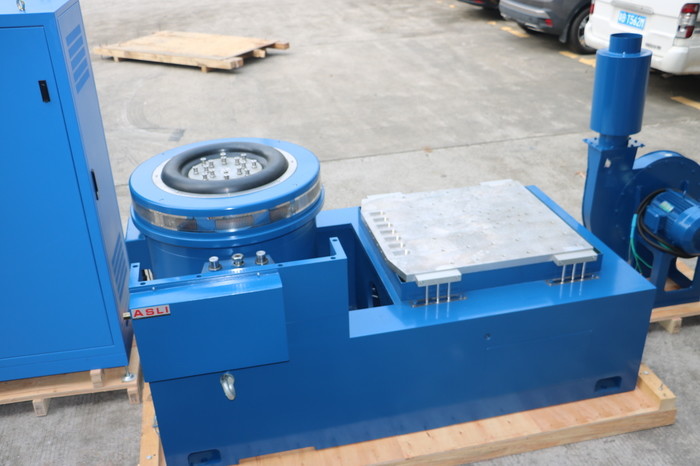

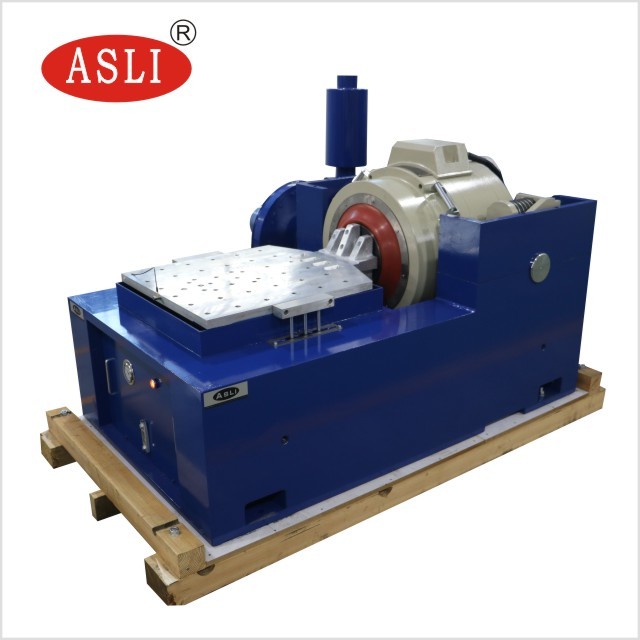

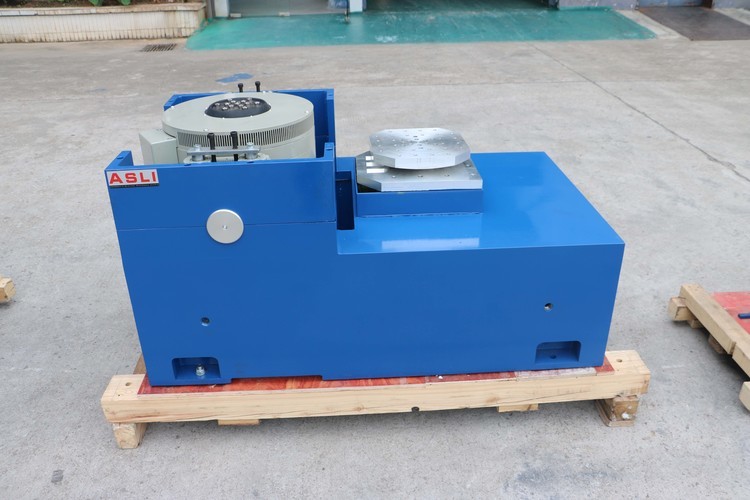

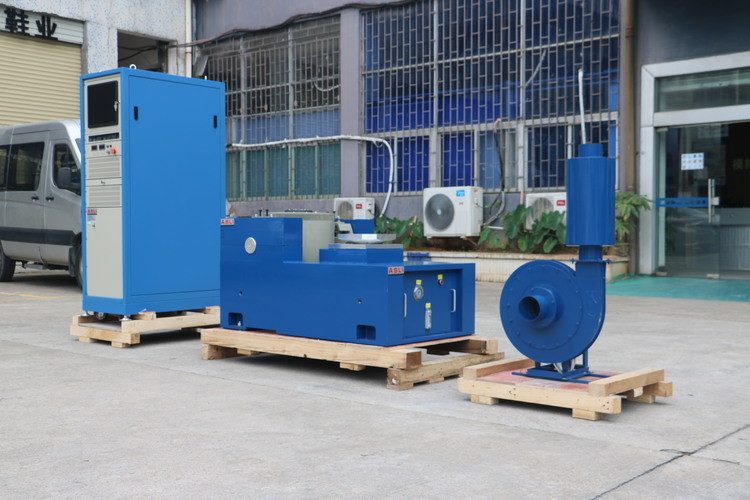

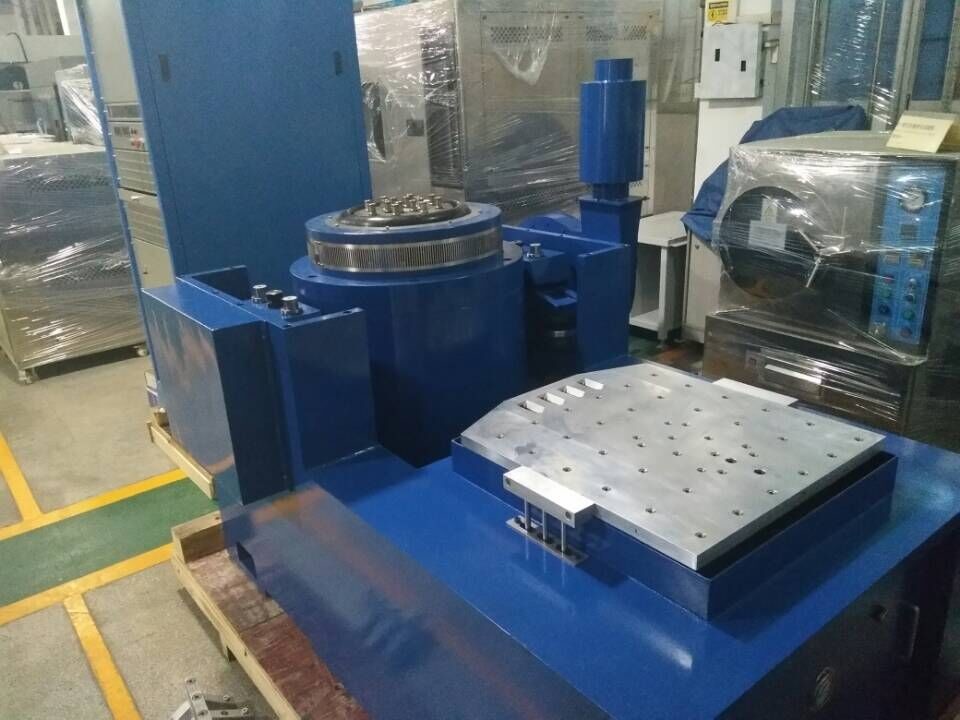

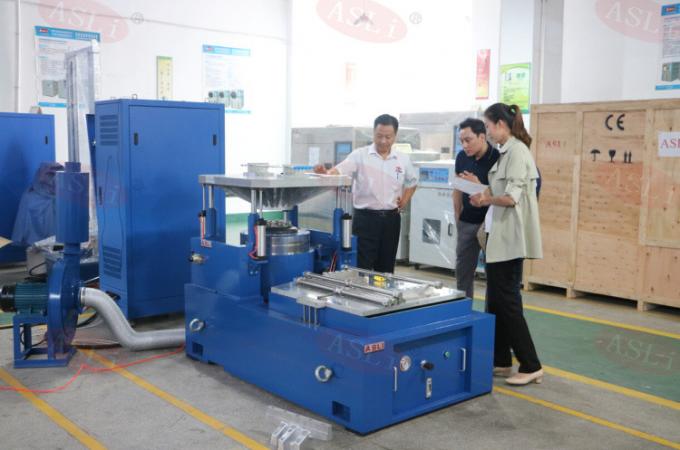

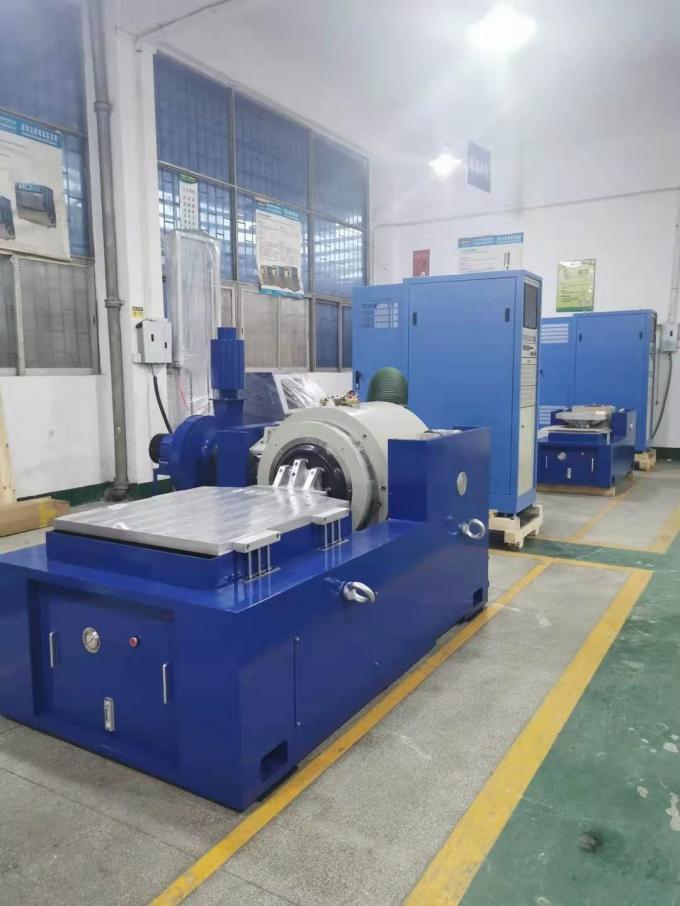

Ηλεκτρονικός πάγκος δοκιμών δόνησης IEC62133 Συμμορφώνεται με το πρότυπο Ista για μπαταρία λιθίου
Ψηφιακός μεταγωγικός ενισχυτής ισχύος
Το σύστημα χρησιμοποιεί έναν ψηφιακό ενισχυτή ισχύος με διαμόρφωση πλάτους παλμού ημιτονοειδούς κύματος. Η αρχή λειτουργίας είναι: χρησιμοποιώντας την ικανότητα μεταγωγής υψηλής συχνότητας του IGBT FET, το σήμα χαμηλής τάσης που εισάγεται από τον ελεγκτή ενισχύεται από το ψηφιακό κύκλωμα και αποκαθίσταται στο αρχικό σήμα και στη συνέχεια εξάγεται στο κινούμενο πηνίο του τραπεζιού δόνησης για την προώθηση της ηλεκτρικής δόνησης. Κίνηση από την Ταϊβάν.
Τα κύρια εξαρτήματα του έξυπνου ενισχυτή ισχύος υψηλής τάσης είναι: μπροστινός έλεγχος, μονάδα ενισχυτή ισχύος, κύκλωμα προστασίας, τμήμα τροφοδοσίας και ηλεκτρικό ντουλάπι. Το σύστημα υιοθετεί έξοδο υψηλής τάσης και μικρού ρεύματος, η οποία μειώνει την απώλεια ισχύος κατά τη διάρκεια της μετάδοσης και επιτυγχάνει αποτελεσματική και λογική αντιστοίχιση σύνθετης αντίστασης.
Παράμετροι:
| Ημιτονοειδής ώθηση | 300kgf |
| Τυχαία ώθηση | 300kgf rms |
| Ώθηση κρούσης | 600kgf |
| Εύρος συχνοτήτων | 5~2800Hz |
| Συνεχής μετατόπιση | 25.4mm |
| Μέγιστη ταχύτητα | 1.8m/s |
| Μεταγωγικός ενισχυτής ισχύος | |
| Έξοδος ενισχυτή | 3.5kVA |
| Λόγος σήματος προς θόρυβο | >65dB |
| Κέρδος IF | ≥80 |
| Συνολική αρμονική παραμόρφωση (στην ονομαστική έξοδο) | Λιγότερο από 0.5% όταν DC (0.1Hz) έως 500Hz; λιγότερο από 1.0% όταν 500Hz έως 5000Hz |
| Ενισχυτής ισχύοςαπόκριση συχνότητας | DC (0.1Hz) έως 4500Hz: ±3dB; |
| Μέσος χρόνος μεταξύΑποτυχία (MTBF) | >35.000 ώρες |
| Κάθετη επέκταση πάγκου | |
| Μέγεθος τραπεζιού | 600mm×600mm |
| Άνω όριο λειτουργίαςσυχνότητα λειτουργίας | Ημίτονο 2200Hz, τυχαίο 3500Hz |
| Αντίβαρο | 30kg |
| Υλικό πάγκου | Κράμα αλουμινίου |
| Ελεγκτής δόνησης | |
| λειτουργικό σύστημα | Windows 7 |
| Διεπαφή λειτουργίας | Κινεζική και αγγλική διεπαφή |
| Λειτουργία λογισμικού | Ημίτονο, τυχαίο, κλασικό σοκ, συντονιστική αναζήτηση και μόνιμη |
Χαρακτηριστικό:
1. Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη αξονική συχνότητα συντονισμού σταδίου.
2. Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και λογική.
3. Ρουλεμάν κυλίνδρων Rocker Rod ευθεία και σύνθετη σώμα κατεύθυνσης προσανατολισμού, ικανότητα έκκεντρου φορτίου.
4. Βάση απομόνωσης Trunnion αφιερωμένη στη χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5. Προηγμένη τεχνολογία κίνησης γύρω από το σύστημα για να διασφαλιστεί η υψηλή αξιοπιστία του δυναμικού κύκλου.
6. Νέος σχεδιασμός αγωγού και ενίσχυση του ψυκτικού αποτελέσματος.
7. Στατική ακαμψία, δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν, αυξάνοντας την ικανότητα φόρτωσης του τραπεζιού δόνησης, βελτιώνοντας την απόδοση χαμηλής συχνότητας.
Μη διστάσετε να επικοινωνήσετε μαζί μου εάν έχετε οποιαδήποτε αμφιβολία ή ανάγκη σχετικά με Ηλεκτρονικός πάγκος δοκιμών δόνησης IEC62133 Συμμορφώνεται με το πρότυπο Ista για μπαταρία λιθίου
