εξοπλισμός δοκιμής δονήσεων ES-20.pdf

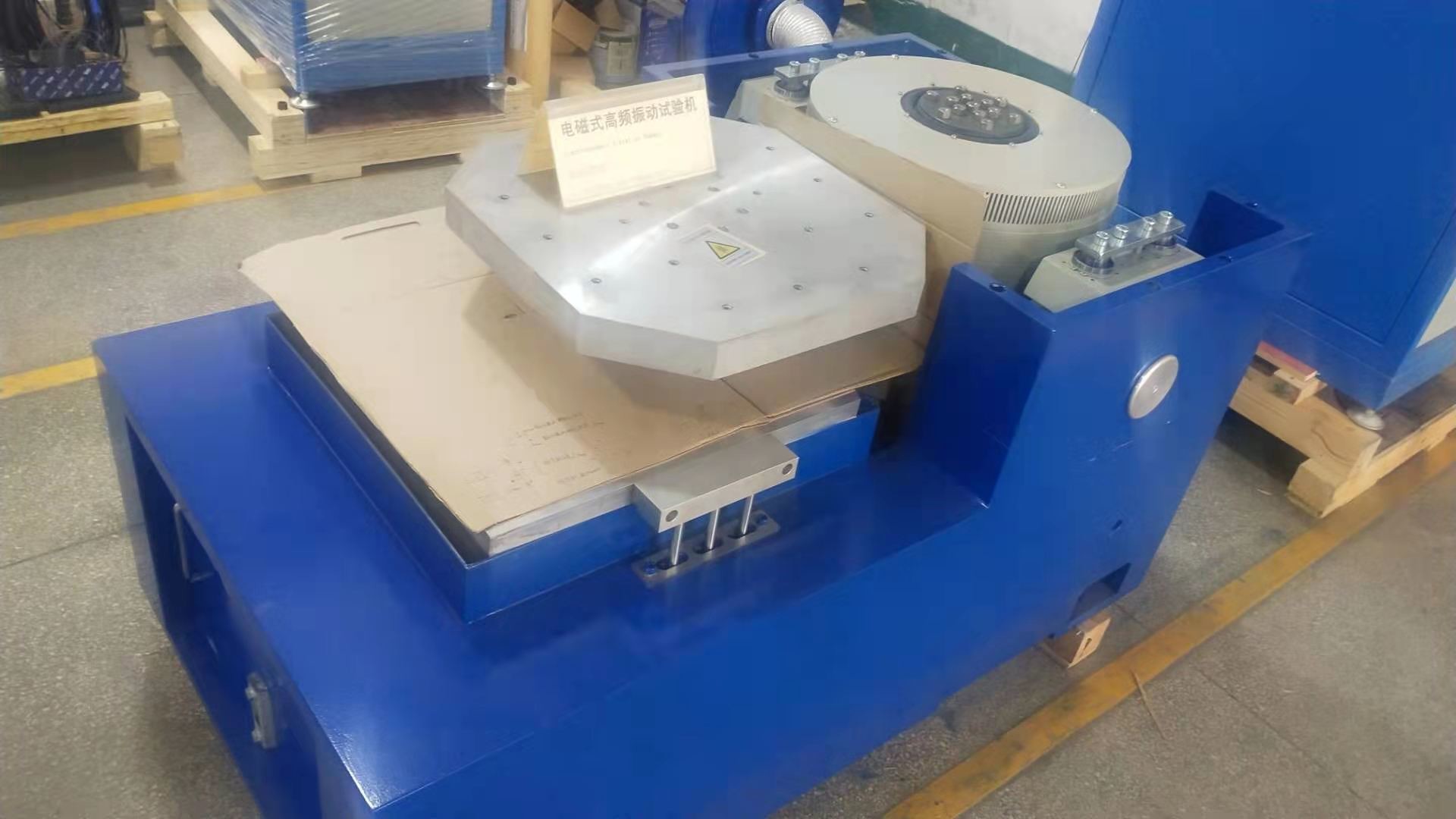

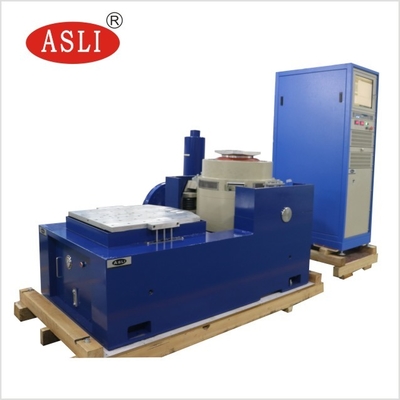

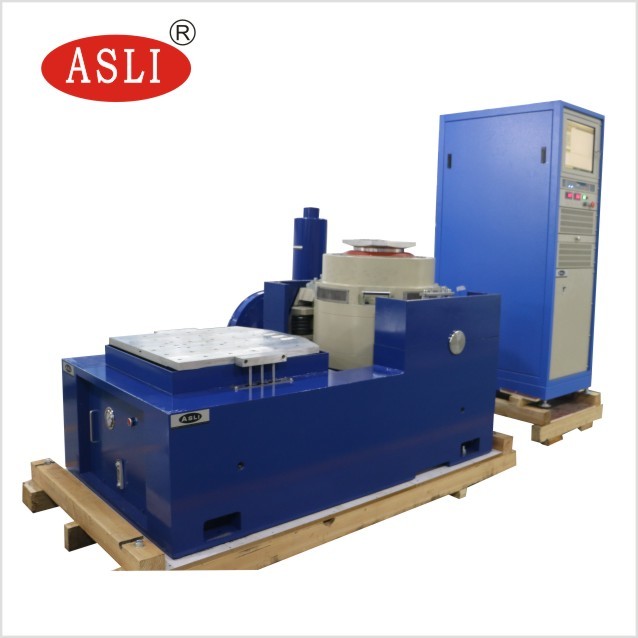

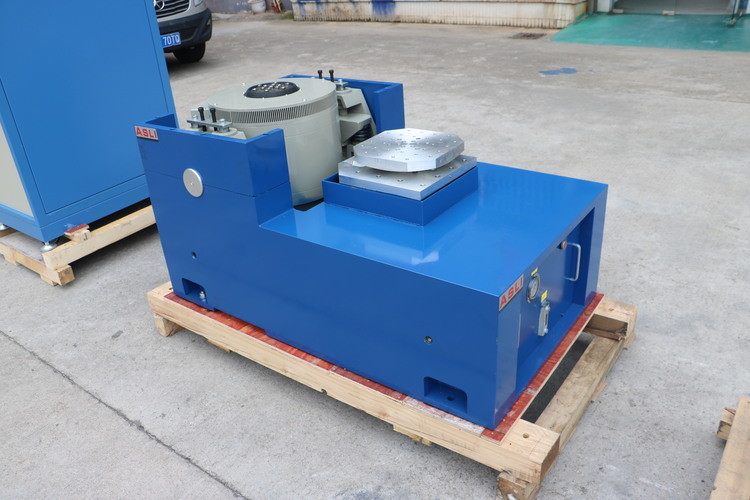

Υψηλή ΣυχνότηταΕργαστηριακή προσομοίωση μεταφοράς ηλεκτροδυναμικήςΔονήσειςΧειροκρότημα
Υψηλής συχνότητας εργαστηριακός αναπηρητής Συγκρότημα μεταφοράς Ηλεκτροδυναμικός αναπηρητής δονήσεωνχρησιμοποιείται ευρέως στον τομέα της άμυνας, της αεροπορίας, του αεροδιαστήματος, των επικοινωνιών, της ηλεκτρονικής, των αυτοκινήτων, των οικιακών συσκευών και άλλων βιομηχανιών.προσομοίωση της πραγματικής συνθήκης εργασίας και δοκιμή αντοχής της δομής, η εφαρμογή του προϊόντος είναι ευρεία, το πλάτος εφαρμογής είναι προφανές, το αποτέλεσμα της δοκιμής είναι αξιοσημείωτο και αξιόπιστο.μέγιστη επιτάχυνση, διαμόρφωση πλάτους, έλεγχος χρόνου, πλήρης λειτουργίας έλεγχος υπολογιστή, απλή σταθερή επιτάχυνση / σταθερή πλάτος.
Τεχνικές παραμέτρους μηχανής δοκιμής δονήσεων:
| Σχήμα |
Ονομαστικός σινός Δύναμη(Ν) |
Διάταξη τυχαία Δύναμη(Ν) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Αξιολογημένη Δύοτοποθέτηση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Τεχνικές παραμέτρους οριζόντιωνΕπεκτάτης:
Τεχνικές παραμέτρους κάθετηςΕπεκτάτης:
Εφαρμογή ηλεκτροδυναμικών συσσωρευτών δονήσεων:
Είμαστε κατασκευαστής της σειράς προϊόντων High Frequency Vibration Test Machine, υιοθέτησε την "διπλή-μαγνητική δομή κυκλώματος", "αυτογενεζόμενα κύκλους δράσης σκελετού","Αερομεταφερόμενη υποστήριξη" και "κουρέματα κυλίνδρων και γραμμική καθοδήγηση", "απομόνωση trunnion" προηγμένης σύγχρονης τεχνολογίας και ειδικής τεχνολογίας, μπορεί να ολοκληρωθεί σε δοκιμές τρίαξονικών σινουσοειδών δονήσεων X, Y, Z και δοκιμές τυχαίων δονήσεων ευρυζωνικής,να συμπληρωθεί από το κλασικό (μισό - sinusΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στον τομέα της εθνικής άμυνας, των όπλων, της αεροπορίας, του αεροδιαστημικού τομέα, των επικοινωνιών, της ηλεκτρονικής,ηλεκτρικές συσκευές, επικοινωνιών, οικιακών συσκευών και άλλων τομέων.
Δυναμικές δοκιμής ηλεκτροδυναμικού συσσωρευτή δονήσεων:
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3- Ροκ-Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
7Η στατική και δυναμική δυσκαμψία του μικρού μπαλονιού, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων, βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.
Εάν χρειάζεστε περισσότερες πληροφορίες σχετικά με το High Frequency Laboratory Shaker Transport Simulation Electrodynamic Vibration Shaker, παρακαλούμε μην διστάσετε να στείλετε τις ερωτήσεις σας.
